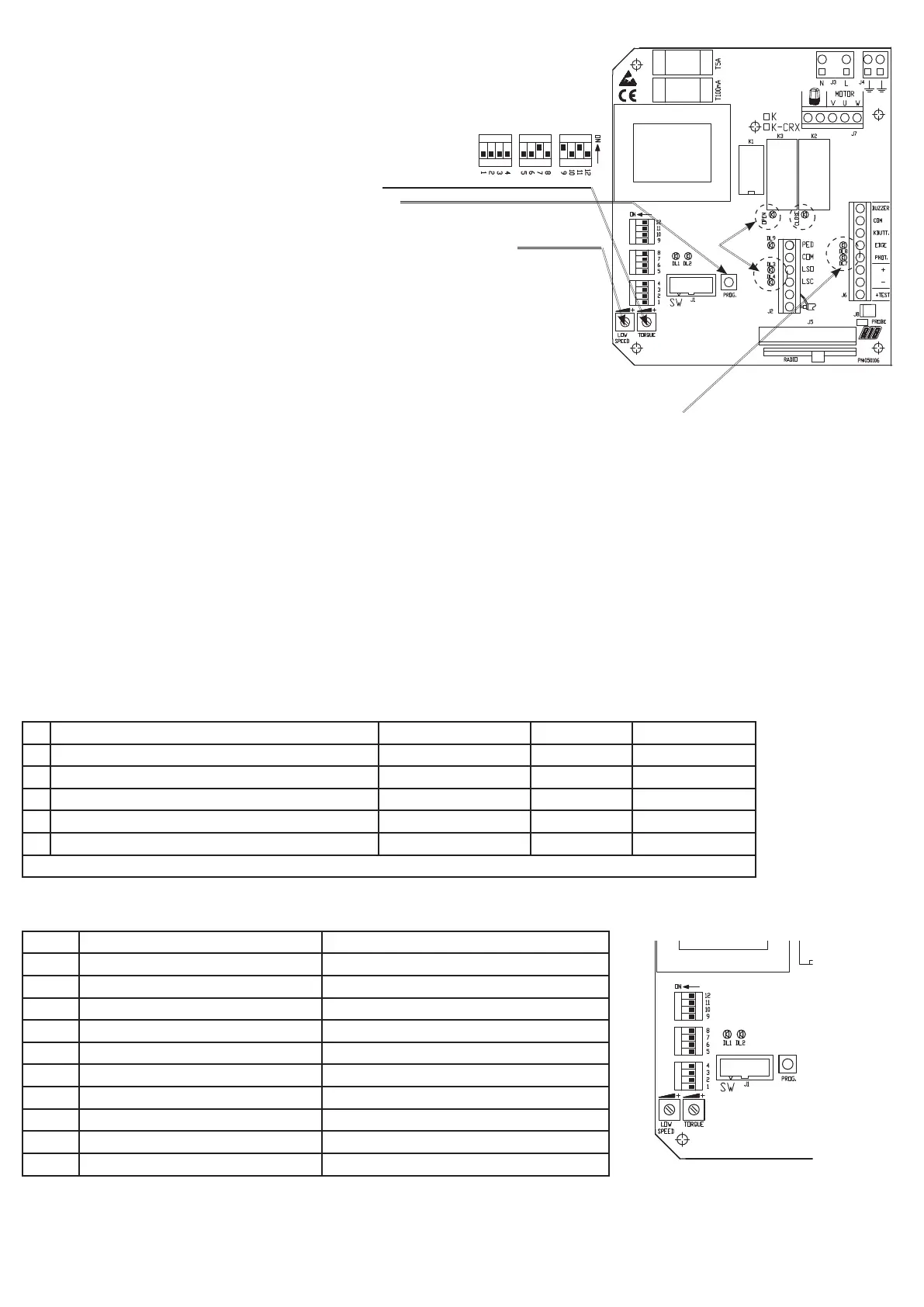

4° Следене на посоката на движение, на регулирането на силата и на забавянето при приближаване
ДА ПОВТОРИМ: Объръщат се V и W така като са LSO с LSC , когато вратата е с отваряне на ляво.
Важно: По време на тази фаза, движението се извършва едиствено с постоянно натискане на бутона PROG и начинът на
задействане е стъпка-по-стъпка така, че при всяко натискане на бутона PROG да се получи отваряне-спиране-
затваряне-спиране-отваряне....
Потвърждение на правилно извършена конфигурация се получава с помощта на следене на светодиоди както е описано
по-долу.
a) Задайте микропрекъсвачите DIP 1-2-3-4-5-6-8-10-12 на OFF и DIP 7-9-11 на ON.
b) Задайте DIP 1 на ON (светодиода DL1 мига ускорено)
c) Задайте потенциометъра за регулиране на сила “TORQUE” на минимум
d) Натиснете бутона PROG (червеният светодиод светва и вратата се отваря)
e) Постепенно увеличавайте силата “TORQUE”, само ако се налага (ВНИМАНИЕ: прекаленото увеличаване на силата
може да се окаже опасно за потребителите)
f) След 10 секунди двигателят забавя скороста, която се регулира от потенциометъра “LOW SPEED”.
g) На края на отварянето крайниятизключвател се натиска от планката и спира двигателя (светодиодите DL3 и “OPEN”
угасват).
h) Отпуснете бутона PROG.
i) Натиснете отново бутона PROG (червеният светодиод “CLOSE” светва и се задейства затваряне на вратата)
j) След 10 секунди двигателят намалява скороста. крайният изключвател спира двигателя когато вратата се затвори
напълно (DL4 и “CLOSE” угасват)
k) Отпуснете бутона PROG и натиснете PROG за да отворите леко вратата и освободите крайният изключвател.
l) Позиционирайте отново DIP 1 на OFF и преминете към точка 5°
5° Програмиране на времената за работа и изчакване преди автоматично затваряне.
ВАЖНО: Направете мост между COM-PHOT и COM-EDGE ако защитите не са инсталирани. Светодиодите DL7 и DL8 трябва да светят.
Ако някой светодиод не свети, това указва повреда на защитата или липса на връзка, при което се извършва блокиране на движението на вратата.
a) Задайте DIP 2 на ON (светодиода DL1 мига забавено)
b) Натиснете за миг бутона PROG (вратата се затваря, спира на крайниятизключвател, изчаква 2 секунди след което се отваря автоматично до спиране от крайният изключвател за
отваряне). След , като вратата се отвори, контролера започва да отброява времето за изчакване преди извършване на автоматично затваряне.
Важно: Дори когато функцията за автоматично затваряне не е активирана (DIP 3 на OFF), възприемането и трябва да бъде изпълнено.
c) Изчакайте желаното време, след което подайте импулс на бутона PROG за да запаметите времето за изчакване и за да задействате отново вратата към затваряне.
d) Вратата е затворена. DL1 спира да мига. Времената са запаметени. Позиционирайте отново DIP 2 на OFF.
6a° Програмиране на дистанционното (за K-CRX)
1 - Позиционирайте DIP 1 на ON и след това DIP 2 на ON => светодиода DL1 започва да мига в продължение на 10 секунди.
2 - Натиснете бутона на дистанционното (обикновенно канала A) в рамките на 10 секунди. Ако дистанционното запамети правилно, светодиода DL2 (зелен) мига.
3 - Времето за програмиране на кодовете се задава повторно автоматично за да може да се извърши следващо запаметяване от дистанционното.
4 - За приключване на програмирането изчакайте 10 секунди, или натиснете за малко бутона PROG. => светодиода DL1 да спре да мига.
5 - Позиционирайте отново DIP 1 на OFF и DIP 2 на OFF.
6b° Програмиране на дистанционното (per K)
Поставете радиоприемника ACG5051 на съединението J5 (Това позволява директно управление на контролера от първи канал на дистанционното).
Свържете второто реле R2 на радиоприемника към COM/PED за извършване на управление на отваряне при преминаване през радиото, или на друго устройство.
Действие Потвърждение светодиод Реакция Коментар
DL1 и DL2 мигат
1° Натиснете за миг бутончето P на приемника DL1 мига отпуснете P
преминете към точка 2°
2° Натиснете бутона A на дистанционното за около 1,5 секунди DL2 подава мигане не предавайте
преминете към точка
3°
3° Натиснете за миг бутончето P на приемника DL2 мига отпуснете P
преминете към точка
4°
4° Натиснете бутона В на дистанционното за около 1,5 секунди DL1 мига не предавайте Приключване
Оставете да мига DL2 10 пъти или натиснете P на ПРИЕМНИКА за излизане от програмиране
7° Персонализиране на конфигурацията
Може да се променя конфигурацията с преместване на различните микропрекъсвачи
Микропрекъсвачи на ON Микропрекъсвачи на OFF
DIP3 Активиране на автоматично затваряне Не е активно автоматично затваряне
DIP4 Фотоклетки активни само при затваряне Постоянно активни фотоклетки
DIP5 Предварително мигане от 3 секунди Двигателя и мигането задействат едновременно
DIP6 Команда стъпка-по-стъпка Командата не е изправна при отваряне
DIP7 Активирано електронно спиране Не е активирано електронно спиране
DIP8 Забавянето не е активирано Забавянето е активирано
DIP9 Активирано постепенно задействане Не е активирано постепенно задействане
DIP10 TEST наблюдение наоколо активно TEST наблюдение наоколо не е активно
DIP11 K500 -
DIP12 - K500
ВАЖНО: Инсталацията трябва да отговаря на всички действащи в момента нормативи и Директиви.
