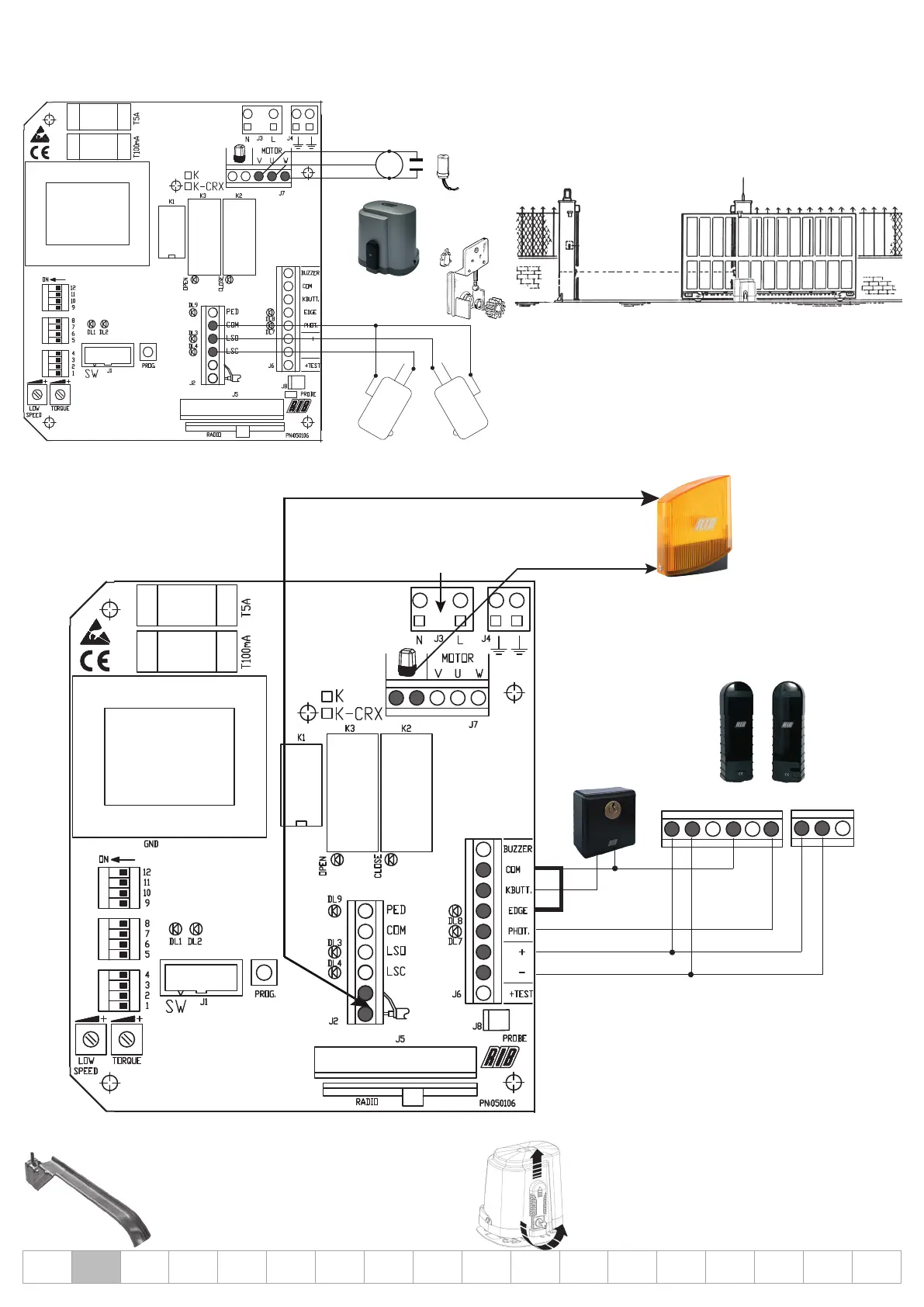

INSTRUCCIONES SIMPLIFICADAS PARA K500 CON K-CRX
1° Conexión del motor y del final de carrera (realizado en fábrica)
M
MARRÓN
AZUL
NEGRO
C C
NO NO
NC NC
MOTOR
CONDENSADOR
AZUL
A
A
A
El motor está predispuesto para una apertura hacia la derecha.
Si la apertura es hacia la izquierda se deben invertir los cables LSO y LSC de la
regleta de bornes J2 y los cables V y W de la regleta de bornes J7.
2° Conexión de los accesorios
A*
A
S C
NC
NO
A*
A
S
A
A
A
ALIMENTACIÓN
conector rápido.
Presionar, introducir el cable
y soltar para bloquearlo.
ANTENA - Utilizar un cable coaxial RG58
Puentear COM-EDGE
A*A => A+A- Respetar las polaridades
de alimentación de las fotocélulas
3° Instalación y regulación de las levas de final de carrera
Posicionar la leva sobre la cremallera
Atornillar los dos tornillos para bloquearlos. A continuación se
describe el procedimiento para regular mejor la intervención de
las levas.
Desbloquear el motor (girar la llave en sentido antihorario hasta el final
de carrera sin forzarla) y mover la cancela manualmente.
Controlar el punto de intervención de las levas.
Nota: Las levas deben presionar los microinterruptores eléctricos antes
de que la parte móvil toque las detenciones mecánicas.
IMPORTANTE
