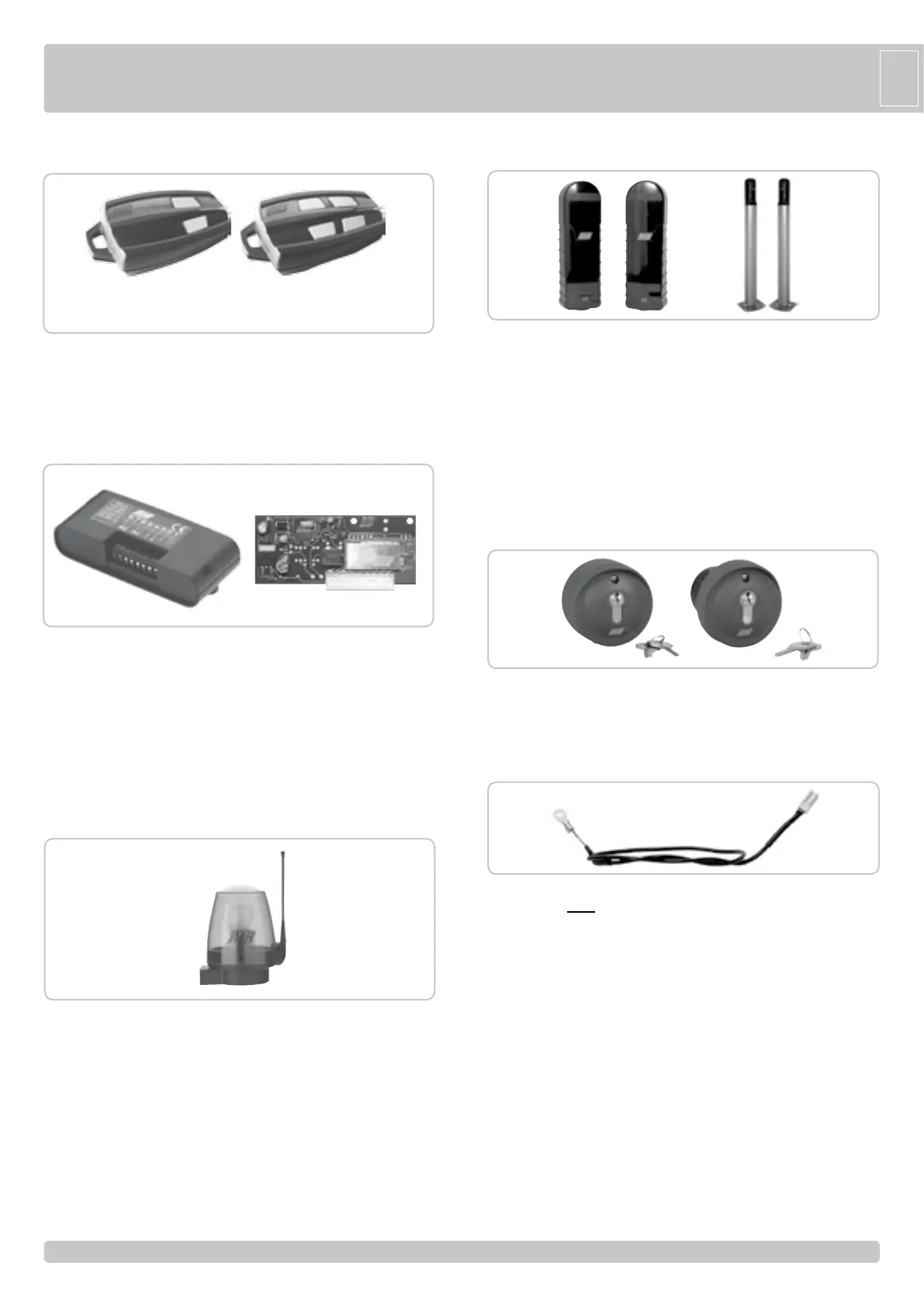

OPTIONS - Pour les branchements et les données techniques des accessoires, se conformer aux livrets d’instruction correspondants.
RECHAUFFAGE UNIQUEMENT POUR KING ICE ET KING EVO ICE
Par le biais du connecteur J7, il est possible de raccorder une sonde déjà présente dans
le moteur KING ICE. Pour les raccordements, vous reporter aux instructions de montage
du moteur KING ICE.
La sonde pour le réchauffement moteur est un dispositif utilisé en climats particulièrement
rigoureux (jusqu’à -30°C) pour éviter le blocage du moteur à cause du gel. Ce dispositif
s’active automatiquement lorsque le portail est à l’arrêt (la position n’a pas d’importance,
il suffit qu’il soit à l’arrêt) à une température ambiante moteur inférieure à 10°C (relevée
par le détecteur de température PROBE).
L’état de la phase de réchauffage du/des moteur (s) est signalé par l’allumage des led
DL6-DL7 pour le moteur 1, et DL4-DL5 pour le moteur 2.
Quand le moteur est en mouvement, le réchauffeur est désactivé.
Seulement 10 secondes après que le portail soit à l’arrêt, le réchauffeur se met en
action (à condition que la température ambiante moteur soit inférieure à 10°C). Lorsque
les 20°C sont atteints, le réchauffeur s’éteint, en maintenant les conditions ambiantes à
température constante.
CARACTERISTIQUES TECHNIQUES
Tension de fonctionnement 5Vdc
Résistance 10K ±2% (a 25°C)
Temperature de travail -30 ÷ +55°C
RADIORÉCEPTEURS AUTO-APPRENDISSAGE
S433 1CH à un canal avec connecteur code ACG5081
S433 1CH à un canal avec bornier code ACG5082
S433 2CH à deux canaux avec connecteur code ACG5083
S433 2CH à deux canaux avec bornier code ACG5084
S433 4CH à quatre canaux avec connecteur code ACG5085
S433 4CH à quatre canaux avec bornier code ACG5086
POUSSOIR FLAT
Pour raccorder un moteur en direct code ACG2012
Pour raccorder à une carte électronique code ACG2013
SPARK
Afin d’optimaliser les performances des appareils suscités, il est indispensable d’installer
une antenne accordée sur la fréquence du radiorécepteur installé.
N.B. Veiller à ce que le fil central du câble n’entre pas en contact avec
l’enveloppe extérieure en cuivre; dans le cas contraire, le fonctionnement
de l’antenne serait nul.
L’antenne doit être installée de façon perpendiculaire et être en vue de la télécommande.
FEU CLIGNOTANT SPARK avec carte intermittente incorporée code ACG7059
SUPPORT LATERAL code ACG7042
ANTENNE SPARK 433 code ACG5452
SUN 2CH code ACG6052 SUN 4CH code ACG6054
SUN CLONE 2CH code ACG6056 SUN CLONE 4CH code ACG6058
EMETTEUR RADIO SUN
BLOCK
BLOCK - SÉLECTEUR À CLÉ MURAL code ACG1053
BLOCK - SÉLECTEUR À CLÉ ENCASTRER code ACG1048
FIT SLIM
PHOTOCELLULES MURALES code ACG8032
PAIRE DE POTEAUX POUR FIT SLIM code ACG8065
Les photocellules FIT SLIM ont la fonction de synchronisme dans le courant à C.A. et les
gammes de 20 m.
Plusieurs paires sont appliqués, rapprochés les uns des autres grâce au circuit
synchronisé.
Ajouter le TRANSMETTEUR TX SLIM SYNCRO code ACG8029
s’il existe plus de deux paires de photocellules (jusqu’à 4).
