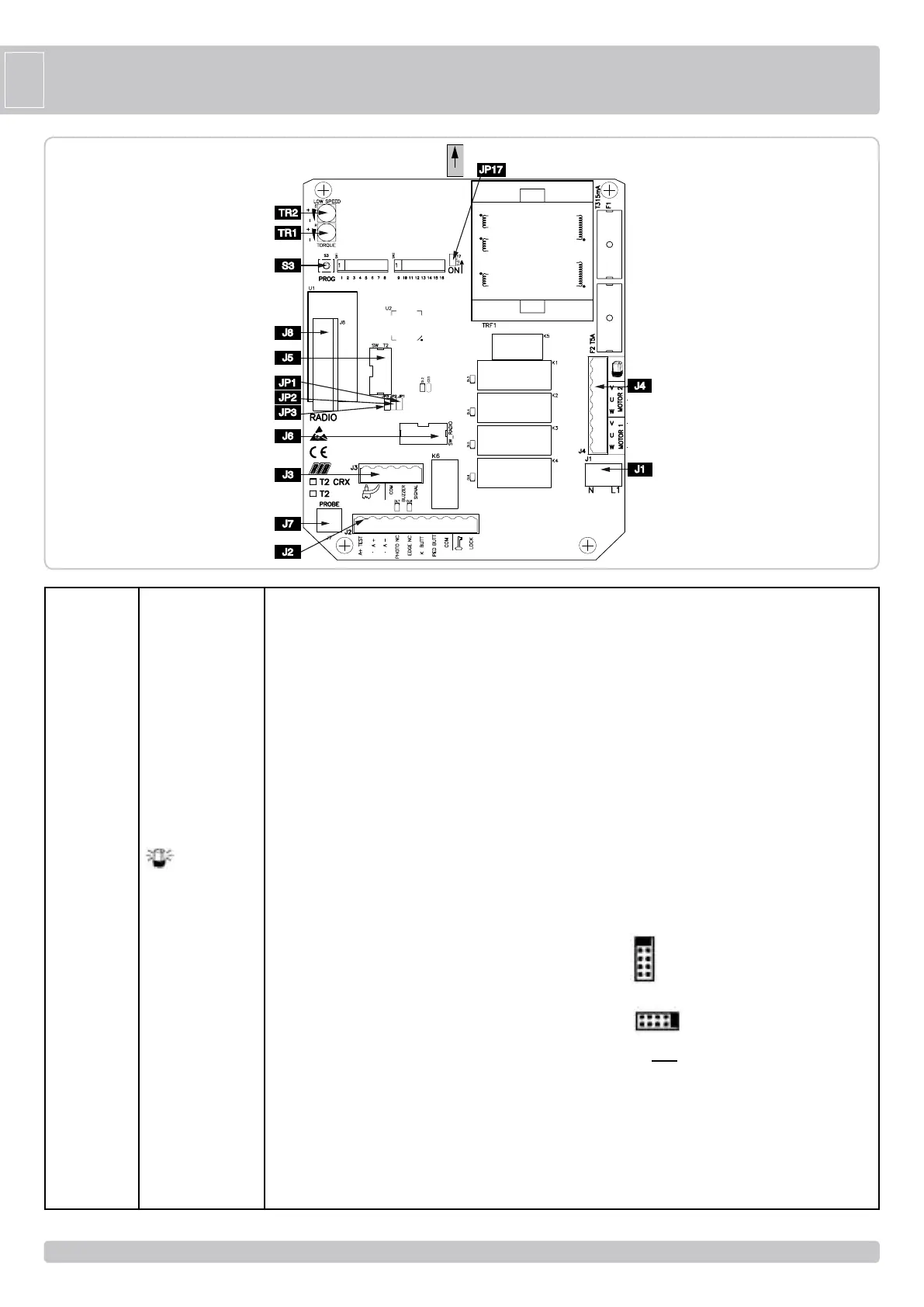

A - CONEXIÓN
B - MICROINTERRUPTORES DE GESTIÓN
DIP 1 (ON) CONTROL SENTIDO DE ROTACIÓN DEL / DE LOS MOTOR/ES
(PUNTO C)
DIP 2 (ON) PROGRAMACIÓN DE TIEMPOS (PUNTO D)
DIP 1-2 MEMORIZACIÓN/CANCELACIÓN CÓDIGOS DE RADIO MANDO APERTURA TOTAL
(DIP 1 ON seguido de DIP 2 ON) (PUNTO E) SÓLO PARA MODELOS CR
DIP 1-3 MEMORIZACIÓN/CANCELACIÓN CÓDIGOS DE RADIO MANDO APERTURA
PEATONAL (DIP 1 ON seguido de DIP 3 ON) (PUNTO F) SÓLO PARA MODELOS CRX
DIP 2-1 PROGRAMACIÓN DE LOS TIEMPOS DE APERTURA PEATONAL (PUNTO D)
DIP 3 Tiempo de espera antes del cierre automático total o peatonal (ON)
DIP 4 Fotocélulas siempre activas (OFF) - Fotocélulas activas sólo en cierre (ON)
DIP 5 Pre-intermitente (ON) - Centelleo normal (OFF)
DIP 6 Mando de impulso único (K BUTT) y Receptor radio paso a paso (OFF) automático
(ON)
DIP 7 Desaceleración
DIP 8 Habilitación de cerradura eléctrica (ON-activado)
DIP 9 Habilitación golpe de desenganche de cerradura eléctrica y facilitación de
desbloqueo (ON-activada)
DIP 10 Habilitación golpe de enganche de cerradura eléctrica (ON-activado)
DIP 11 En OFF la función black out no está activa
En ON la función black out está activa (ver tabla 2 pág. 38)
DIP 12 Gestión de cierre inmediato después del tránsito por las fotocélulas
ON - Habilitada
OFF - Deshabilitada
DIP 13 Habilitación TEST monitoreo costa (ON habilitado, OFF deshabilitado)
DIP 14 Selección tipología de motor conectado (ver tabla 1)
DIP 15 Selección tipología de motor conectado (ver tabla 1)
DIP 16 Selección tipología de motor conectado (ver tabla 1)
JP 17 Selección funcionamiento con 1 o 2 motores (como predeterminado jumper cerrado
2 motores)
JP1 => ¡Controlar que el puente esté introducido!
JP2 => ¡Controlar que el puente esté introducido!
JP3 => ¡Controlar que el puente esté introducido!
TABLA 1
TIPOLOGÍA DEL MOTOR CÓDIGO DIP 14 DIP 15 DIP 16
1 KING 230/50 AA14001 OFF OFF OFF
KING L 230/50 AA14010
KING 220/60 AA14002
KING L 220/60 AA14011
KING ICE 230/50 AA14019
2 MAGIC IRR. 105° AA10960 ON OFF OFF
MAGIC IRR. 180° AA10965
MAGIC REV. 105° AA10920
MAGIC REV. 180° AA10930
DUKE 110° AA10975
DUKE 180° AA10985
PRATIC AA18001
3 KING EVO AA14050 OFF ON OFF
KING EVO L
AA14070
KING EVO ICE AA14060
KING EVO L ICE AA14075
4 IDRO DUE 27/R AA10843 ON ON OFF
IDRO DUE 27/1B AA10844
IDRO DUE 27 SUPER/R AA10809
IDRO DUE 27 SUPER/1B AA10804
J1 N -L1 Alimentación 230 Vac 50/60 HZ (120 V/ 60 Hz a pedido)
J2 A+ TEST Positivo para alimentación autotest costa de 24 Vdc
A + Positivo para alimentación de accesorios de 24 Vdc
A - Negativo para alimentación de accesorios de 24 Vdc
PHOT. NC Contacto fotocélulas (NC)
EDGE NC Contacto Costa (NC)
K BUTT. Contacto impulso único (NA)
PED. BUTT. Contacto del mando de apertura peatonal (NA)
COM Común de los contactos
LOCK Conexión de cerradura eléctrica (MÁX. 15W 12V)
AERIAL Antena radio
J3 COM Común de los contactos
BUZZER Conexión indicador sonoro (24 Vdc máx. 200 mA)
SIGNAL Indicador cancela abierta 24 Vdc
J4
Intermitente (máx. 40W)
U - MOTOR 2 CONEXIÓN COMÚN DEL MOTOR 2
V-W - MOTOR 2 CONEXIÓN INVERSORES Y CONDENSADOR DEL MOTOR 2
U - MOTOR 1 CONEXIÓN COMÚN DEL MOTOR 1
V-W - MOTOR 1 CONEXIÓN INVERSORES Y CONDENSADOR DEL MOTOR 1
J5
SW T2
¡NO TOCAR EL PUENTE! ¡SI ES REMOVIDO EL OPERADOR NO
FUNCIONA!
J6 SW RADIO
(sólo para los modelos CRX) ¡NO TOCAR EL PUENTE! ¡SI ES
REMOVIDO EL SISTEMA DE RADIO NO FUNCIONA!
J7 PROBE Bornera para enlace con sonda de calentamiento incorporada, sòlo
para operador KING ICE (còd. AA14019)
J8 RADIO Módulo radio incorporado (modelo CRX) o conector para radio
receptor RIB de encaje con alimentación de 24 Vdc.
JP17 Selección funcionamiento con 1 o 2 motores
S3 PROG Botón para la programación
TR1 TORQUE Regulador electrónico de fuerza
TR2 LOW SPEED Regulador electrónico de velocidad lenta en acercamiento con DIP
7 ON (ver tabla 1)
TR2
TR1
S3
J8
J5
J3
J7
J2
J4
J1
J6
JP1
JP2
JP3
JP17
