6
I

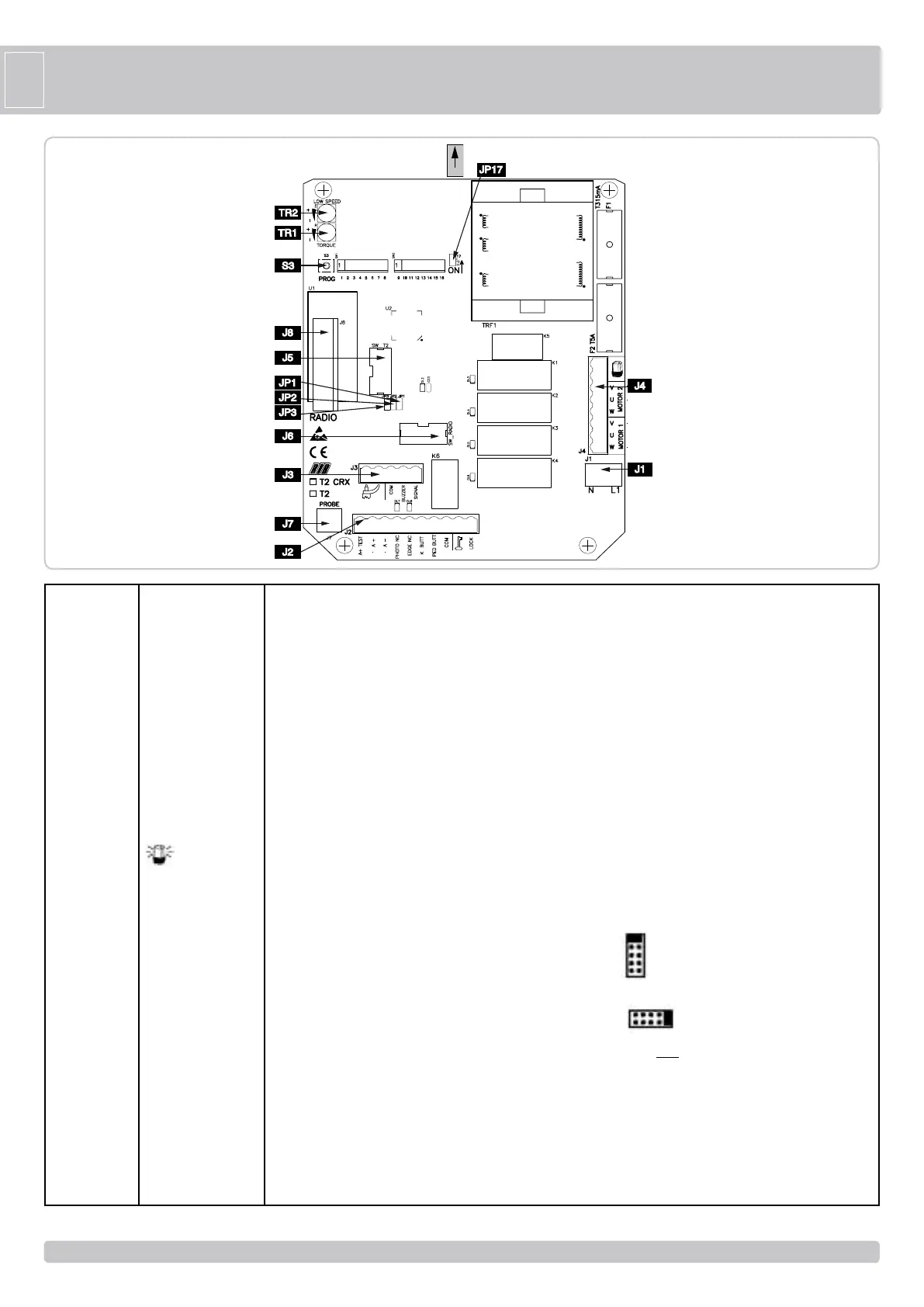

A - CONNESSIONI
B - MICROINTERRUTTORI DI GESTIONE
DIP 1 ON) - CONTROLLO SENSO DI ROTAZIONE DEL/DEI MOTORE/I
(PUNTO C)
DIP 2 (ON) - PROGRAMMAZIONE TEMPI (PUNTO D)
DIP 1-2 MEMORIZZAZIONE/CANCELLAZIONE CODICI RADIO COMANDO APERTURA
TOTALE (DIP 1 ON seguito da DIP 2 ON) (PUNTO E) SOLO PER MODELLI CRX
DIP 1-3 MEMORIZZAZIONE/CANCELLAZIONE CODICI RADIO COMANDO APERTURA
PEDONALE (DIP 1 ON seguito da DIP 3 ON) (PUNTO F) SOLO PER MODELLI CRX
DIP 2-1 PROGRAMMAZIONE TEMPI APERTURA PEDONALE (PUNTO D)
DIP 3 Tempo di attesa prima della chiusura automatica totale e pedonale(ON)
DIP 4 Fotocellule sempre attive (OFF) - Fotocellule attive solo in chiusura (ON)
DIP 5 Prelampeggio (ON) - Lampeggio normale (OFF)
DIP 6 Comando impulso singolo (K BUTT) e Ricevitore radio passo passo (OFF) -
automatico (ON)
DIP 7 Rallentamento (ON - attivato)
DIP 8 Abilitazione serratura elettrica (ON-attivato)
DIP 9 Abilitazione colpo di sgancio serratura elettrica e facilitazione sblocco (ON - attivata)
DIP 10 Abilitazione colpo di aggancio serratura elettrica (ON - attivato)
DIP 11 Se OFF la funzione black out non é attiva
Se ON la funzione black out é attiva (vedi TAB 2 pag. 10)
DIP 12 Gestione richiusura immediata dopo il transito da fotocellule
ON - Abilitata
OFF - Disabilitata
DIP 13 Abilitazione TEST monitoraggio costa (ON abilitato, OFF disabilitato)
DIP 14 Selezione tipologia di motore collegato (vedi tabella 1)
DIP 15 Selezione tipologia di motore collegato (vedi tabella 1)
DIP 16 Selezione tipologia di motore collegato (vedi tabella 1)
JP 17 Selezione funzionamento con 1 o 2 motori (di default jumper chiuso 2 motori)
JP1 => Verificare che il ponticello sia inserito!
JP2 => Verificare che il ponticello sia inserito!
JP3 => Verificare che il ponticello sia inserito!
TABELLA 1
TIPOLOGIA DI MOTORE CODICE DIP 14 DIP 15 DIP 16
1 KING 230/50 AA14001 OFF OFF OFF
KING L 230/50 AA14010
KING 220/60 AA14002
KING L 220/60 AA14011
KING ICE 230/50 AA14019
2 MAGIC IRR. 105° AA10960 ON OFF OFF
MAGIC IRR. 180° AA10965
MAGIC REV. 105° AA10920
MAGIC REV. 180° AA10930
DUKE 110° AA10975
DUKE 180° AA10985
PRATIC AA18001
3 KING EVO AA14050 OFF ON OFF
KING EVO L AA14070
KING EVO ICE AA14060
KING EVO L ICE AA14075
4 IDRO DUE 27/R AA10843 ON ON OFF
IDRO DUE 27/1B AA10844
IDRO DUE 27 SUPER/R AA10809
IDRO DUE 27 SUPER/1B AA10804
J1 N -L1 Alimentazione 230 Vac 50/60 Hz (120V/60Hz a richiesta)
J2 A+ TEST Positivo per alimentazione autotest costa a 24 Vdc
A + Positivo per alimentazione accessori a 24 Vdc
A - Negativo per alimentazione accessori a 24 Vdc
PHOT. NC Contatto fotocellule (NC)
EDGE NC Contatto Costa (NC)
K BUTT. Contatto impulso singolo (NA)
PED. BUTT. Contatto comando apertura pedonale (NA)
COM Comune dei contatti
LOCK Collegamento elettroserratura (MAX 15W 12V)
AERIAL Antenna radio
J3 COM Comune dei contatti
BUZZER Collegamento segnalatore sonoro (24 Vdc max 200 mA)
SIGNAL Spia cancello aperto 24 Vdc
J4
Lampeggiatore (max 40W )
U - MOTOR 2 COLLEGAMENTO COMUNE MOTORE 2
V-W - MOTOR 2 COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE
2
U - MOTOR 1 COLLEGAMENTO COMUNE MOTORE 1
V-W - MOTOR 1 COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE
1
J5
SW T2
NON TOCCARE IL PONTICELLO ! SE VIENE RIMOSSO
L’OPERATORE NON FUNZIONA!
J6 SW RADIO
(solo per modelli CRX) NON TOCCARE IL PONTICELLO ! SE
VIENE RIMOSSO IL SISTEMA RADIO NON FUNZIONA!
J7 PROBE Morsettiera per il collegamento alla sonda riscaldatore
incorporata solo per motoriduttore King Ice (cod. AA14019)
J8 RADIO Modulo radio incorporato (modello CRX), o connettore per
radio ricevitore RIB ad innesto con alimentazione a 24 Vdc.
JP17 Selezione funzionamento con 1 o 2 motori
S3 PROG Pulsante per la programmazione
TR1 TORQUE Regolatore elettronico della forza
TR2 LOW SPEED Regolatore elettronico della velocità lenta in accostamento
con DIP 7 ON (vedi tab. 1)
TR2
TR1
S3
J8
J5
J3
J7
J2
J4
J1
J6
JP1
JP2
JP3
JP17
