RIB B2 24V - Page 42

42
A - CONEXIÓN
E
S
J1 N F Alimentación 230 Vac 50/60 Hz - externa a la tarjeta
(120 Vca 60 Hz a solicitud)
J2 A+TEST Positivo 24Vdc para alimentación autotest fotocélulas
A- Negativo 24Vdc para alimentación accesorios
A+ COM Positivo 24Vdc para alimentación accesorios
J3 COM A+ Común de los contactos / Positivo 24 Vdc
B.I.O. Contacto dedicado a un reloj (NA)
PED. Contacto del mando abertura peatonal (NA)
START Contacto para impulsos individuales (NA)
CLOSE Contacto para impulsos de cierre (NA)
OPEN Contacto para impulsos de apertura (NA)
J4 COM A+ Común de los contactos / Positivo 24 Vdc
STOP Contacto para impulsos de stop (NC)
PHOTO 1 Contacto de las fotocélulas 1 (NC)
PHOTO 2 Contacto de las fotocélulas 2 (NC)
EDGE 1 Contacto banda de seguridad 1 (NC)
EDGE 2 Contacto banda de seguridad 2 (NC)
J5
Antena radio 433 MHz
R-AUX Contacto de relé auxiliar (NA) Max 700 W
SIGNAL - Indicador luminoso de cancela abierta y señal del estado de
funcionamiento con batería y baterías descargadas (24Vdc
3W máx)
LOCK - Conexión cerradura eléctrica (MAX 15W 12V)
Conexión fase negativa del intermitente de 24Vdc (cód.
ACG7061) Cuidado con la polaridad
COM A+ Común de los contactos / Positivo 24 Vdc
J6 RADIO Conector para módulo radio ACG8069
J7 RADIO Conector para radio receptor RIB con alimentación de 24Vdc
J8 BATTERY
CHARGER (24 V
DC SOLAR)
Conector para tarjeta para la recarga de batería de 24Vdc
(cód. ACG4773)
J9 SERIAL COM /
SYNC
Conector para conexión en serie
J10 APP+ Conector de tarjeta APP +
J11 APP Conector de tarjeta APP
J12 Terminación RS485 de J10
J13 MOTOR 2 Conexión MOTOR 2 (sin polaridad)
J14 MOTOR 1 Conexión MOTOR 1 (sin polaridad)
J15 SECONDARY
TRANSFORMER
Conector para transformador secundario 18 Vac
SENS Trimmer de reglamento de la sensibilidad al impacto contra
un obstáculo
TCA Trimmer de reglamento del tiempo de esperada antes de
tener del cierre automático (por defecto NO HABILITADO y
LED DL11 APAGADO)
RUN Trimmer de reglamento de la alta velocidad
LOW SP Trimmer de reglamento de la velocidad lenta
PROG Pulsador para la programación
F1 T 2 A Fusible para la protección del transformador (externo a la
tarjeta B2 24V)
F2 T 8 A Fusible para la protección de los motores
F
N

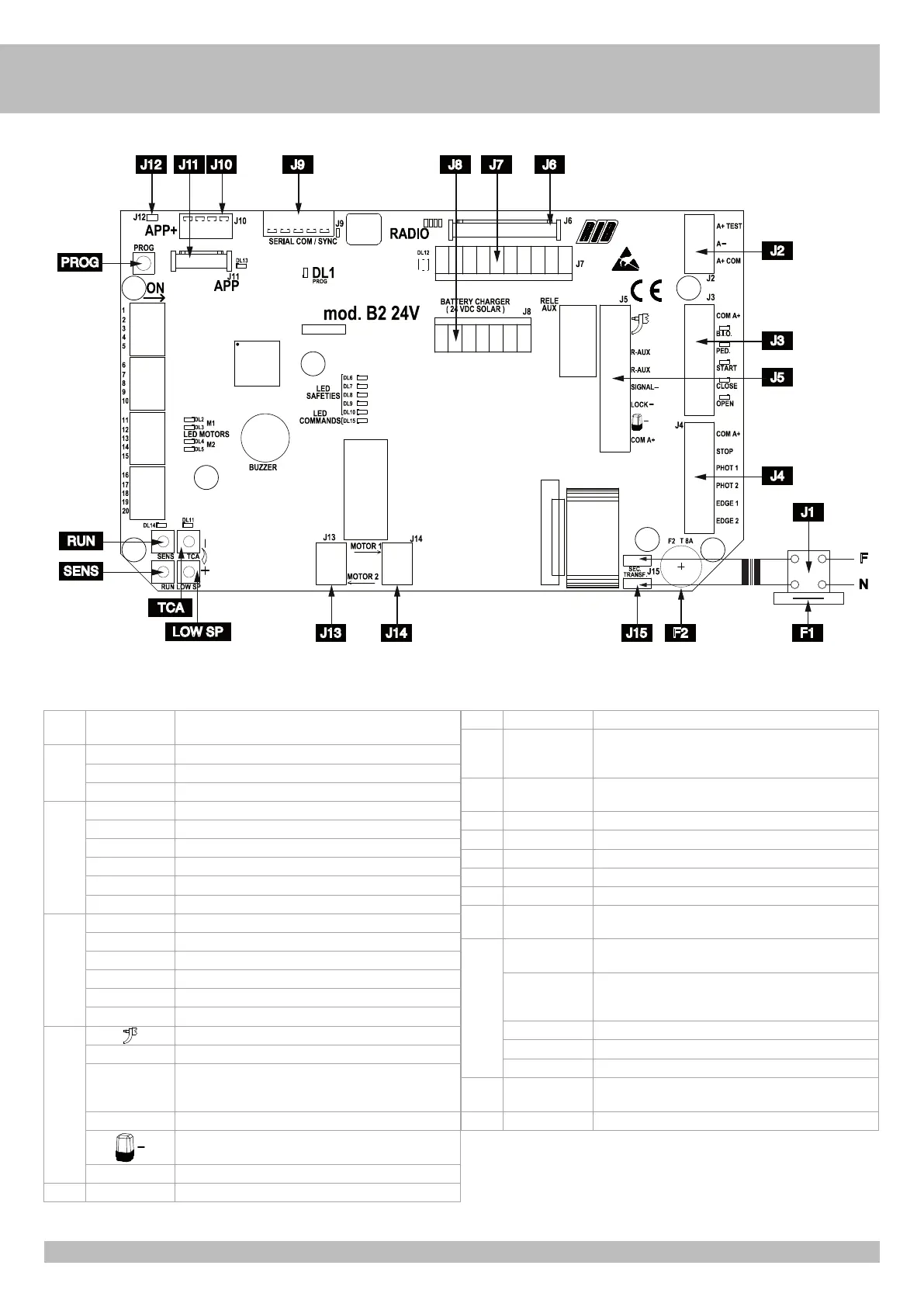

J15 F1F2J14J13
J12 J11 J10 J9 J8 J7 J6
J1
J4
J3
J2
PROG
RUN
TCA
SENS
LOW SP
J5
