F

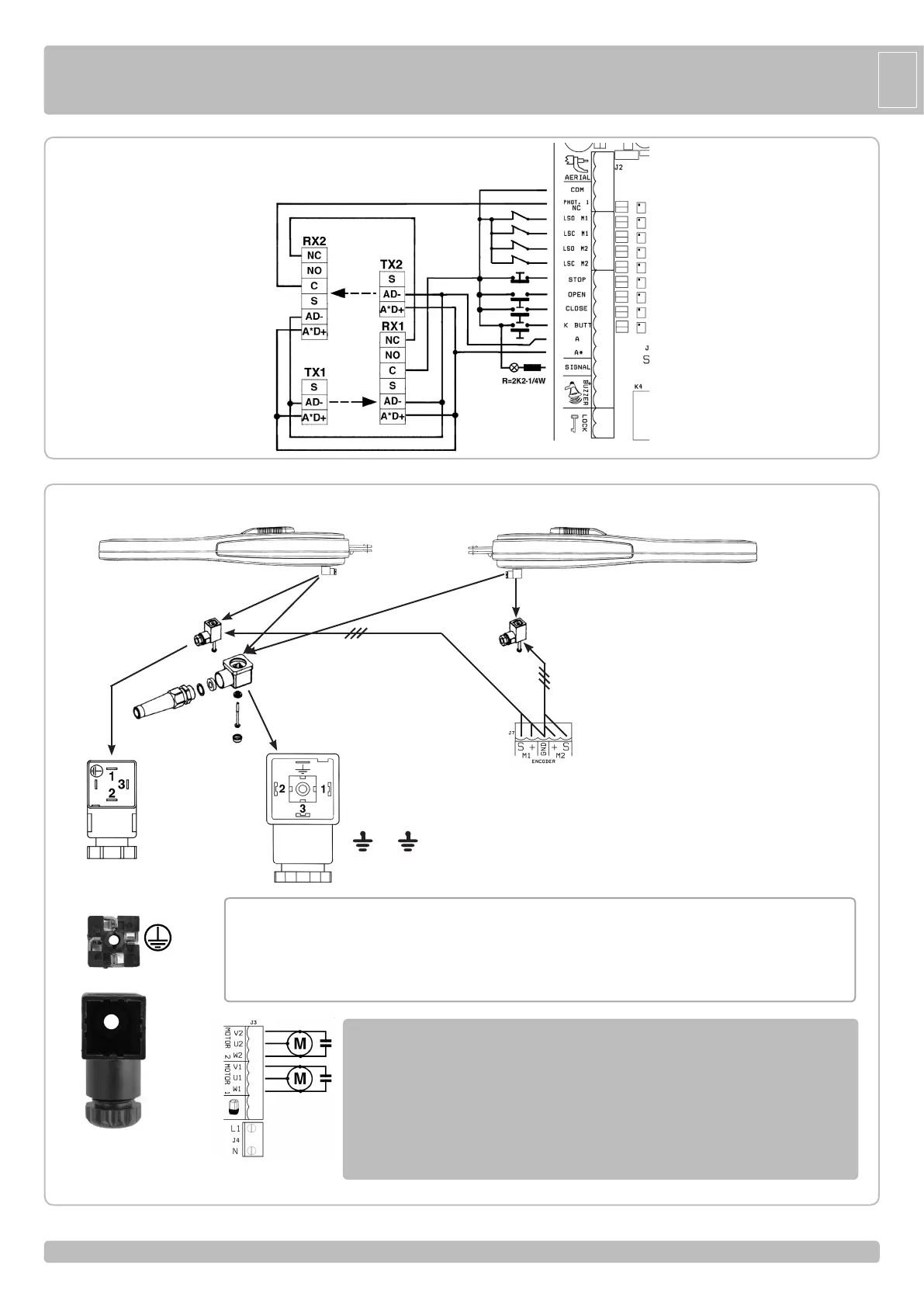

BRANCHEMENTS ÉLECTRIQUES
ATTENTION!
Les câbles de raccordement des moteurs et encoders doivent être séparés et la
longueur jusqu’à la centrale ne doit pas dépasser 15 m.
La section du câble d’alimentation moteur doit être de 1,5 mm
2
.
Pour l’encoder, utiliser une câble blindé de section 0,75 mm
2
(Ex: ÖLFLEX-110 CH
- code ACG2133). Il est impératif d’employer un câble blindé pour l’encoder afin de
garantir le bon fonctionnement du coffret de commande.
Pour les accessoires utiliser une section de câble de 0,75 mm
2
.
M1 M2
1 -> V
2 -> W
3 -> U
->
*
Là où:
=> 1-2-3 sont les bornes du connecteur dans lequel il faut brancher un bout de chacun des trois fils (il ne faut
pas brancher le blindage).
=> S, +, GND sont les bornes du tableau électronique dans lequel l’autre bout de chaque fil doit être banché.
Le blindage doit être branché avec le fil introduit dans la borne de terre (pas à la carte GND).
VUE EXTÉRIEURE
CONNECTEUR ENCODER
VUE INTERNE
CÂBLAGE CONNECTEUR
ENCODER
1 -> S
2 -> +
3 -> GND
*
3
2
1
KS2 code BC07048
