RIB KS2 User Manual

5
5

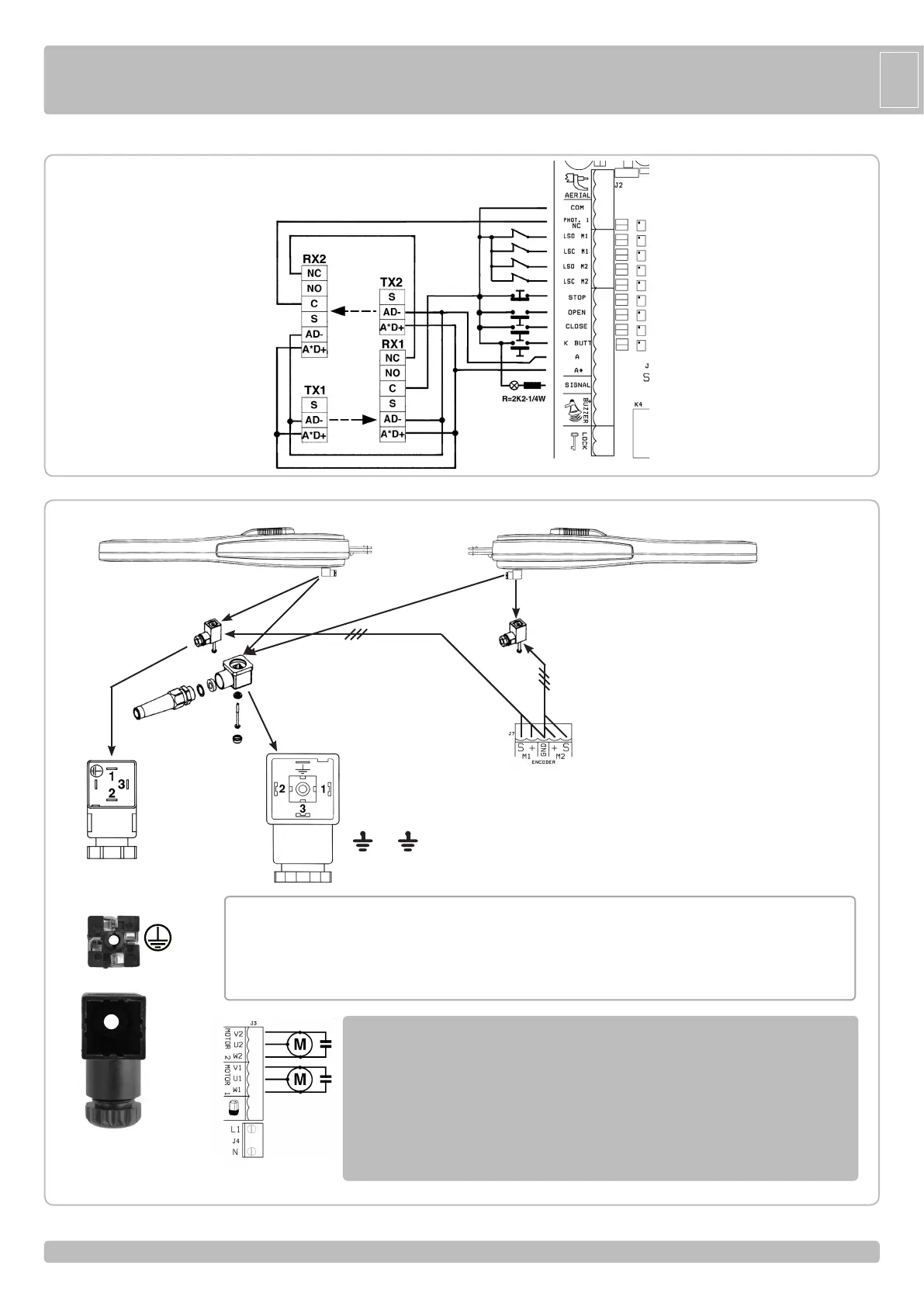

COLLEGAMENTI ELETTRICI
I
KS2 cod. BC07048
ATTENZIONE!
La lunghezza max dei cavi di collegamento dai motori alla centralina deve essere
di 15 m max con sezione filo per alimentazione motore di 1,5 mm
2
, per gli accessori
utilizzare una sezione di filo di 0,75 mm
2
e per l’encoder utilizzare un cavo schermato
3x0,75 mm
2
(ad esempio tipo ÖLFLEX-110 CH - cod. ACG2133).
Il cavo schermato per l’encoder è da utilizzare obbligatoriamente per garantire il
corretto funzionamento dell’apparecchiatura.
Per garantire il corretto funzionamento dell’impianto si consiglia di eseguire i
collegamenti dell’encoder e del motore installando cavi separati.
1 -> V
2 -> W
3 -> U
->
M1 M2
*
Dove:
=> 1-2-3 sono i morsetti del connettore ai quali deve essere collegato un lato di ognuno dei tre fili (non collegare
la schermatura).
=> S, +, GND sono i morsetti del quadro elettronico ai quali deve essere collegato l’altro lato di ognuno dei
tre fili. La schermatura deve essere collegata insieme con il filo inserito nel morsetto di terra (non a GND).
VISTA ESTERNA
CONNETTORE ENCODER
VISTA INTERNA
CABLAGGIO
CONNETTORE ENCODER
1 -> S
2 -> +
3 -> GND
*
3
2
1
