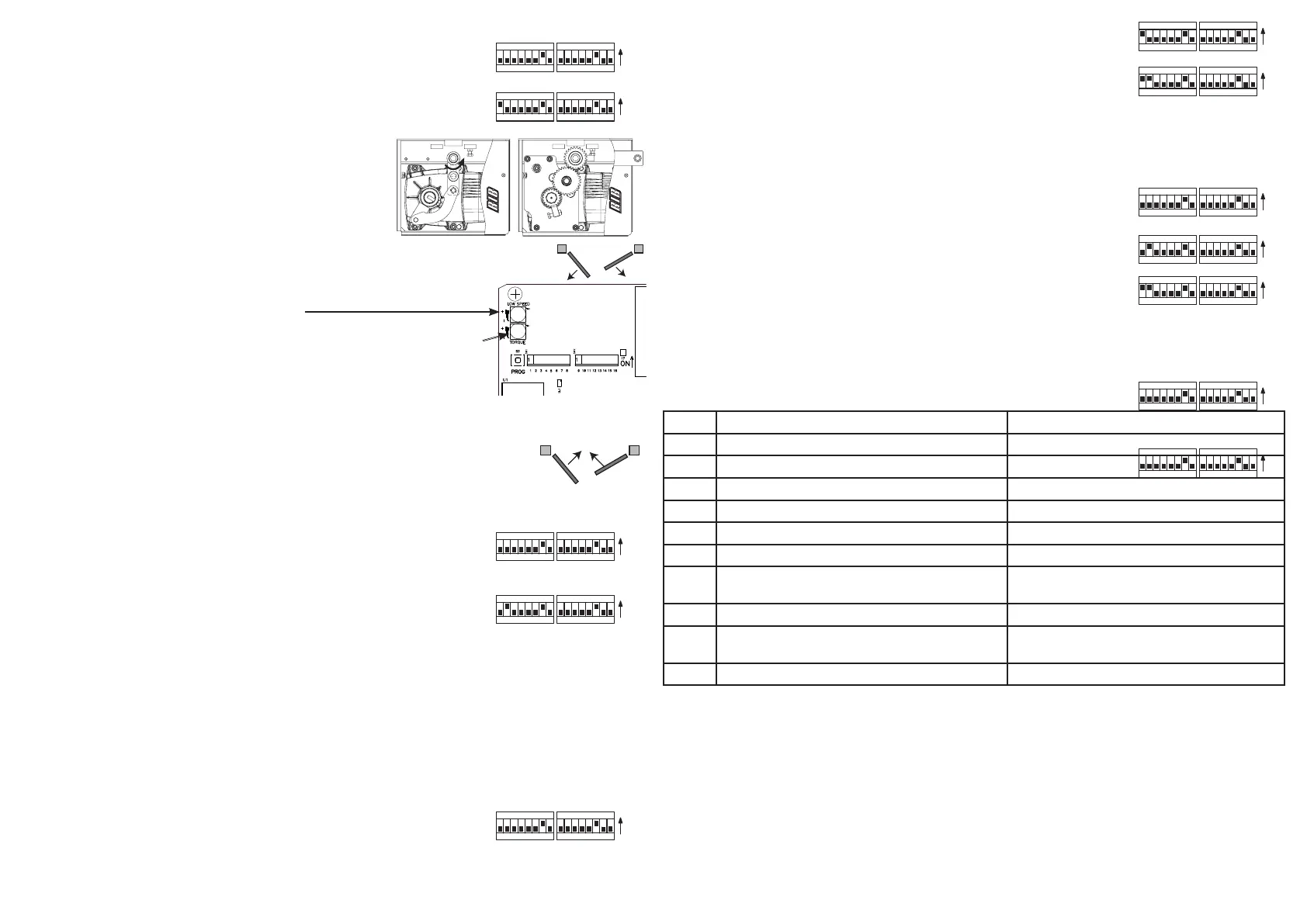

1° FASE (Regulaciones y controles)
1 - Posicionar todos los micro-interruptores de SW1 y SW2 en OFF y los dip 7 y 14 en ON (con
electrocerradura poner también dip 8-9-10 en ON)
2 - Dar tensión al cuadro. Poner el DIP 1 en ON. El Led DL1 parpadea.
3 - Mover eléctricamente las hojas en posición de apertura y cierre completo
para regular los topes mecánicos. Para hacerlo presionar PROG y mantenerlo
presionado. Los led DL5 y DL3 colocados al lado de los relé se encienden.
M1 y luego M2 deben abrir hasta que PROG permanece presionado.
Después de 10 segundos la velocidad lenta entra en funcionamiento.
Actuar en el trimmer LOW SPEED para regularla.
Girar el trimmer TORQUE (par de torsión) en sentido horario para aumentar la fuerza (de ser necesario).
5 - Al final de la apertura regular los topes mecánicos correspondientes
6 - Soltar PROG. De ser necesario, invertir V con W del/de los motor/es que cierra/n para restablecer el
sentido de movimiento correcto.
7 - Presionar PROG y mantenerlo presionado. Los led DL4 y DL6 situados al lado de los relé se encienden. M2 y luego M1 se deben cerrar.
Mantener presionado PROG hasta que el cierre se haya completado.
Al final del cierre regular los topes mecánicos correspondientes.
8 - Poner el DIP1 en OFF. El led DL1 deja de parpadear.
2° FASE (Programación de los tiempos de apertura total)
1 - Las dos puertas están cerradas. Colocar el DIP2 en posición ON. El led DL1 parpadea.
2 - Presionar PROG. La primera puerta se abre registrando los tiempos (M2 permanece detenida en
cierre)
3 - Cuando M1 ha finalizado la apertura, aguardar 2 segundos y presionar PROG (los tiempos de M1 son
memorizados)
4 - La segunda puerta arranca en apertura registrando los tiempos.
5 - Cuando M2 ha finalizado la apertura, aguardar 2 segundos y presionar PROG (los tiempos de M2 son memorizados)
6 - Aguardar el tiempo de espera deseado antes de obtener el cierre automático y después presionar el pulsador PROG.
7 - M2 cierra. Cuando el desfase entre las puertas es tan grande que no se superpondrán una vez cerradas, presionar PROG para cerrar
M1.
8 - M1 cierra sin riesgo de superposición con M2. DL1 deja de parpadear.
9 - Los dos motores se han detenido. Los tiempos han sido memorizados.
10 - Colocar DIP2 en posición OFF.
3° FASE Programación del mando a distancia
1 - Colocar DIP 1 en posición ON y sucesivamente DIP 2 de SW1 en ON => el led DL1 parpadeará
durante 10 segundos.
2 - Pulsar la tecla del mando a distancia (normalmente el canal A) dentro de los 10 segundos. Si el
mando a distancia ha sido memorizado correctamente, el led DL2 (verde) emite un parpadeo.
3 - El tiempo de programación de los códigos se renueva automáticamente para poder memorizar la
orden siguiente.
4 - Para finalizar la programación, dejar pasar 10 segundos o bien presionar por un segundo el pulsador
PROG => el led DL1 dejará de parpadear.
5 - Volver a colocar DIP 1 y DIP 2 en posición OFF.
4° FASE (Programación de los tiempos de apertura peatonal)
1 - Las dos puertas están cerradas. Colocar DIP2 en posición ON. El led DL1 parpadea rápidamente.
2 - Colocar DIP1 en posición ON. El led DL1 ahora parpadea lentamente.
3 - Hacer contacto entre los bornes COM y Ped Butt. El led DL1 parpadea.
4 - Cuando la puerta está suficientemente abierta, volver a hacer contacto entre los bornes COM y Ped
Butt. Esto detendrá M1.
5 - Aguardar el tiempo de espera deseado antes de obtener el cierre automático y luego volver a hacer
contacto entre los bornes COM y Ped Butt.
6 - M1 cierra. Los tiempos han sido memorizados.
7 - Colocar DIP 1 y DIP2 de SW1 en posición OFF.
5° FASE Personalizar la configuración
Es posible modificar la configuración cambiando la posición de los distintos microinterruptores.
Microinterruptores su ON Microinterruptores su OFF
DIP 3 Cierre automático activado Cierre automático desactivado
DIP 4 Fotocélulas activas sólo en cierre Fotocélulas siempre activas
DIP 5 Preparpadeo de 3 segundos Motor e intermitente arrancan juntos
DIP 6 Mando K butt y RADIO ineficientes en apertura Mando K butt y RADIO paso-paso
DIP 7 Desaceleración activada Desaceleración no activada
DIP 8 Cerradura eléctrica activada Cerradura eléctrica no activada
DIP 9 Golpe de desenganche de cerradura eléctrica y facilitación
de desbloqueo activados
Golpe de desenganche de cerradura eléctrica y facilitación
de desbloqueo desactivados
DIP 10 Golpe de desenganche de cerradura eléctrica activado Golpe de desenganche de cerradura eléctrica desactivado
DIP 11 Función black out activada
(leer el manual para más información)
Función black out desactivada
DIP 13 AUTOTEST monitoreo costa activado AUTOTEST monitoreo costa desactivado
El DIP 14 debe permanecer en ON y los DIP 15 y 16 deben permanecer en OFF para DUKE 230V
JP 17 Cerrado para dos motores. Abierto para un motor.
JP1, JP2 y JP3 deben estar cerrados.
