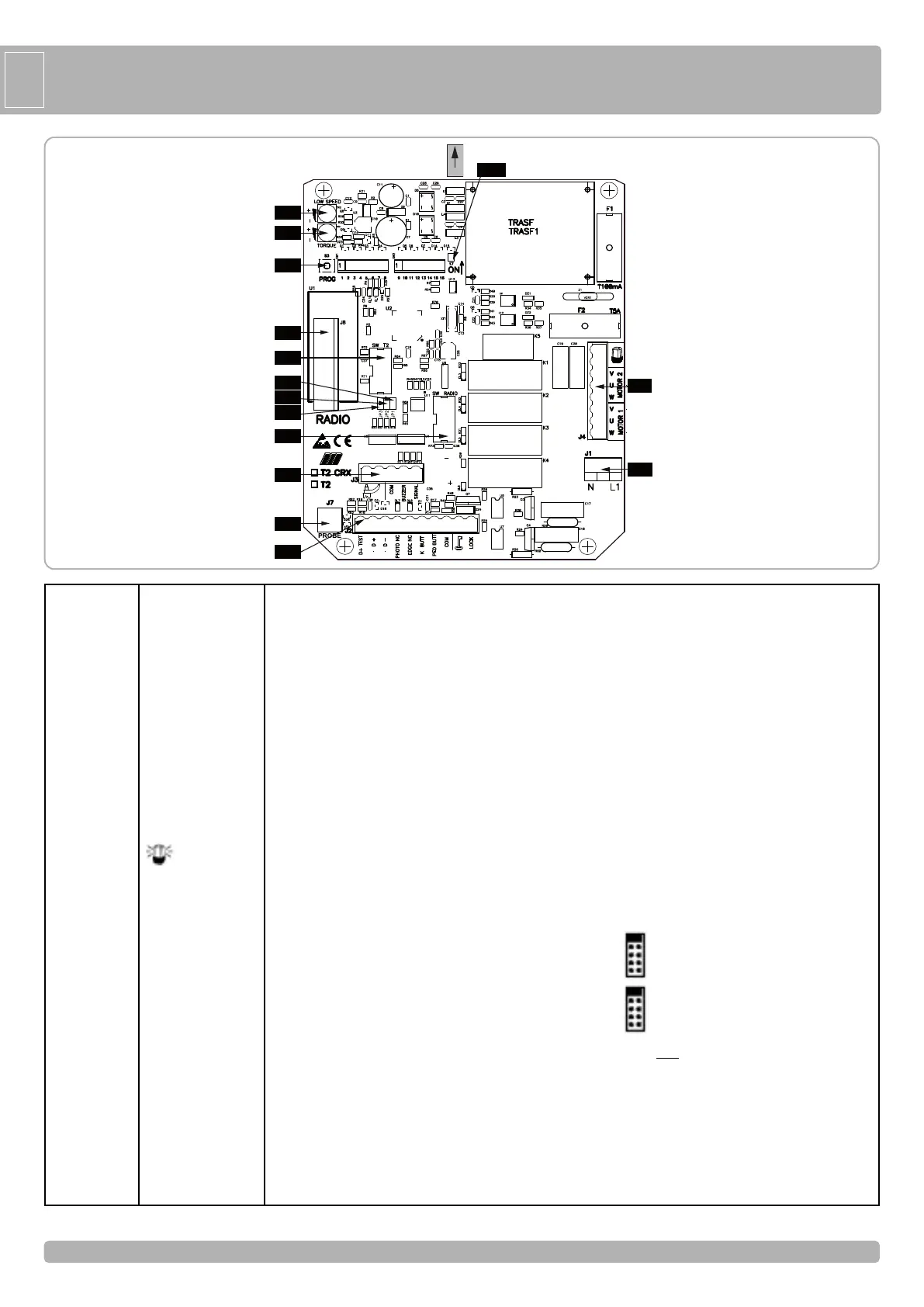

A - CONNESSIONI
Alimentazione 230 Vac 50/60 Hz (120V/60Hz a richiesta)
Positivo per alimentazione autotest costa a 12Vdc
Positivo per alimentazione accessori a 12Vdc
Negativo per alimentazione accessori a 12Vdc
Contatto fotocellule (NC)
Contatto Costa (NC)
Contatto impulso singolo (NA)
Contatto comando apertura pedonale (NA)
Comune dei contatti
Collegamento elettroserratura (MAX 15W 12V)
Antenna radio
Comune dei contatti
Collegamento segnalatore sonoro (12Vdc max 200 mA)
Spia cancello aperto 12Vdc
Lampeggiatore (max 40W )
COLLEGAMENT
O COMUNE MOTORE 2
COLLEGAMENT
O INVER
TITORI E CONDENSATORE MOTORE 2
COLLEGAMENTO COMUNE MOTORE 1
COLLEGAMENTO INVERTITORI E CONDENSATORE MOTORE 1
NON T
OCCARE IL PONTICELLO !
SE VIENE RIMOSSO L
’OPERA
T
ORE NON FUNZIONA!
(solo per modelli CRX)
NON TOCCARE IL PONTICELLO !
SE VIENE RIMOSSO IL
SISTEMA
RADIO NON FUNZIONA!
Morsettiera per il collegamento alla sonda riscaldatore incorporata
solo
per motoriduttore King Ice (cod.
AA14019)
Modulo radio incorporato (modello CRX), o connettore per radio ricevitore RIB ad innesto con alimentazione a 12 Vdc.
Selezione funzionamento con 1 o 2 motori
Pulsante per la programmazione
Regolatore elettronico della forza
Regolatore elettronico della velocità lenta in accostamento con DIP 7 ON (vedi tab. 1)
J1
J2
J3
J4
J5
J6
J7
J8
JP17
S3
TR1
TR2
N -L1
D+ TEST
D +
D -
PHOT. NC
EDGE NC
K BUTT.
PED. BUTT.
COM
LOCK
AERIAL
COM
BUZZER
SIGNAL
U - MOT
OR 2
V-W - MOTOR 2
U - MOTOR 1
V
-W - MOT
OR 1
SW T2
SW RADIO
PROBE
PROG
T
ORQUE
LOW SPEED
II
TR2TR2
TR1TR1
S3S3
J8J8
J5J5
J3J3
J7J7
J2J2
J4J4
J1J1
J6J6
JP1JP1
JP2JP2
JP3JP3
JP17JP17
ON
