Trou
du Rail
Mousse de
polystyrène
N'UTILISER QUE
CE TYPE ET QUE
CETTE GROSSEUR DE
BOULON
Boulon à rondelle de blocage
de 5/16 po-18 x 1/2 po
Boulon à rondelle de blocage
de 5/16 po-18 x 1/2 po
Pignon de
moteur
Carter du pignon
Plaque
de fixation
Fente de la
patte avant
Fente de la
patte arrière
N'UTILISER QUE
CE TYPE ET QUE CETTE
GROSSEUR DE BOULON

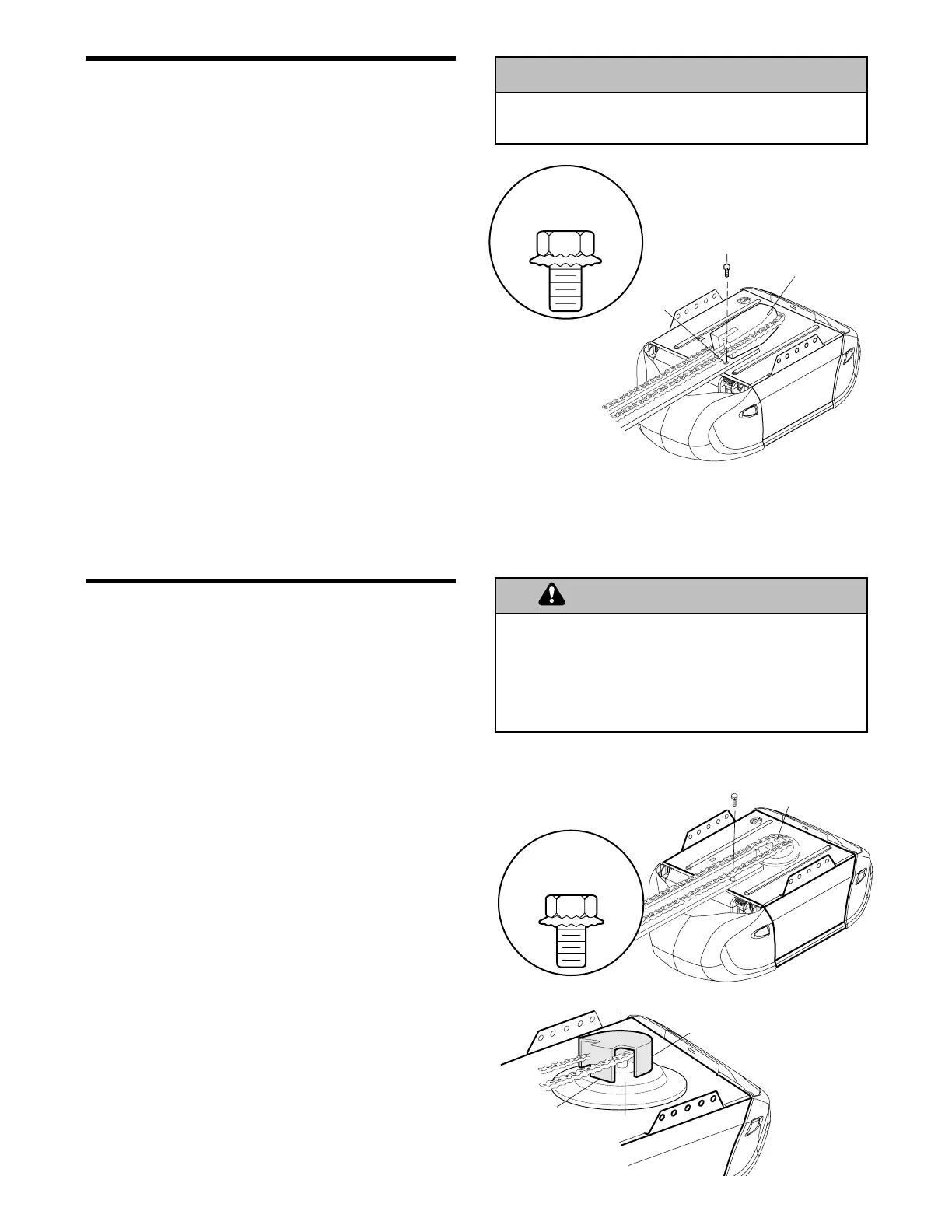

MONTAGE - 1
re
OPÉRATION
Fixation du rail en T au moteur
Pour éviter les difficultés pendant la pose, ne faire
fonctionner l'ouvre-porte de garage que lorsque cela
est expressément indiqué.
• Enlever les deux boulons à rondelles montés sur le
dessus du moteur.
• Placer le rail en T à un angle de 45˚ de l'ouvre-porte de
façon à ce qu’un des trous du rail en T soit aligné sur un
des trous du moteur.
• Visser partiellement l'une des boulons à rondelles.
Il importe de n’utiliser que ces boulons! Tout autre
boulon causera des dommages considérables à
l’ouvre-porte.
• Aligner le rail en T et la mousse de polystyrène
par-dessus le pignon. Couper le ruban adhésif du rail
en T, de la chaîne et de la mousse.
• ENLEVER LA MOUSSE DE POLYSTYRÈNE.
Pour éviter des dommages SÉRIEUX à l’ouvre-porte, utiliser
UNIQUEMENT les boulons montés sur le dessus du moteur.
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
MONTAGE - 2
e
OPÉRATION
Montage de la chaîne au pignon et
installation du carter du pignon
• Placer la chaîne par-dessus le pignon. Si nécessaire,
desserrer l’écrou externe du chariot afin de donner plus
de jeu à la chaîne.
• Insérer le deuxième boulon à rondelle.
ATTENTION : N'utiliser que les boulons auparavant
démontés du moteur!
• Serrer les deux boulons fortement à travers le rail en T
et dans le moteur, comme illustré.
• Pour fixer le carter du pignon : Introduire la patte arrière
dans la fente. Serrer légèrement le carter et introduire la
patte avant dans la fente de la plaque de fixation.
Passer à la 3
e
opération.
Pour éviter d’éventuelles BLESSURES GRAVES aux doigts par
suite du mouvement de l’ouvre-porte :
• TOUJOURS garder la main à l’écart du pignon lorsque
l’ouvre-porte fonctionne.
• Fixer solidement le carter du pignon AVANT de faire
fonctionner l’ouvre-porte.
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
