Richards-Wilcox Security+ 2265RWC - Pièces Dassemblage du Moteur

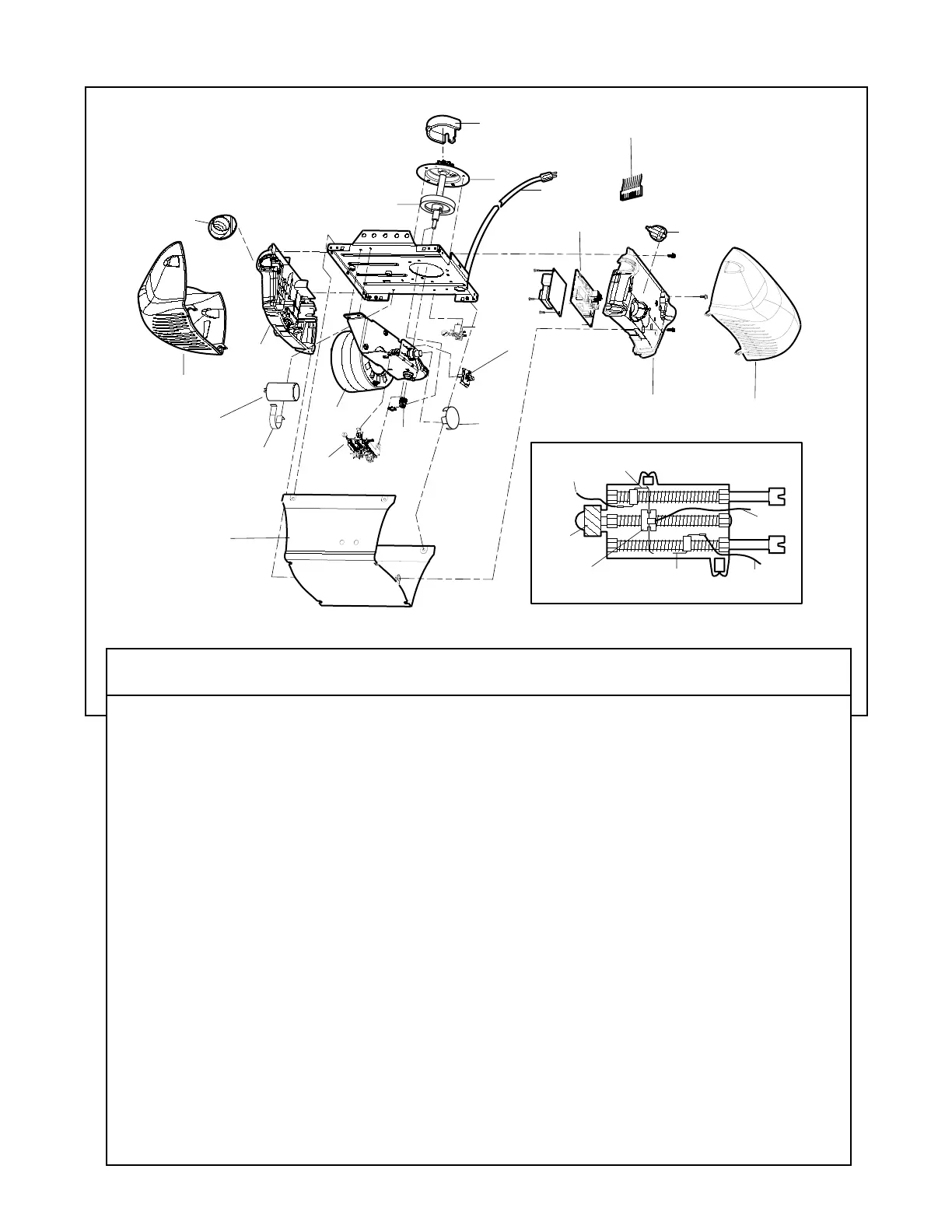

Pièces d’assemblage du moteur
34
2
10
8
13
14
15
5
4
19
3
9
16
12
7
18
11
17
1
6
6
7
DN
UP
Fil
brun
Contact
(fermeture)
INTERRUPTEUR DE FIN
DE COURSE
Fil
gris
Fil
jaune
Contact
(d'ouverture)
Contact de fin
de course central
Pignon
menant
N° DE
RÉF. PIÈCE DÉSIGNATION
1 31D380 Carter du pignon
2 41C4220A Pignon et engrenage.
Comprend : Rondelle de
blocage, rondelle de butée,
jonc d’arrêt, plaque de butée,
goupille cylindrique (2),
pignon menant et vis sans fin,
pignon hélicoïdal avec
flasque et graisse
3 41A2817 Vis sans fin/pignon menant
avec graisse, goupille
cylindrique (2)
4 41B4245 Cordon électrique
5 41A5484-1 Panneau d’extrémité avec
toutes les étiquettes
6 4A1344 Douille d'ampoule
7 108D68 Diffuseur
8 30B363 Condensateur - 1/2HP
9 12A373 Support de condensateur
10 41A3150 Bornier à vis
11 41D3058 Moteur de rechange universel
et support. Comprend :
Moteur, vis sans fin, support,
roulement, capteur de régime
N° DE
RÉF. PIÈCE DÉSIGNATION
12 41A5525-16 Couvercle
13 41A2818 Entraînement et dispositif de
retenue d’interrupteur de fin de
course
14 41D3452 Interrupteur de fin de course
15 41A2822-1 Coupelle d’interrupteur
16 41C4398A Capteur de régime
17 41A5483 Plaque logique du récepteur.
Comprend : Plaque logique,
panneau d'extrémité avec
toutes les étiquettes, douille
18 41C5497 Harnais de fils haute tension
41C5498 Harnais de fils basse tension
19 41D180-1 Panneau d'extrémité avec
toutes les étiquettes
NON ILLUSTRÉ
41A2826 Roulement d’arbre
41A2825 Sachet des fixations de
l’ouvre-porte (comprend les vis
non montrées dans
l’illustration ci-dessus).
