Richards-Wilcox Security+ 2265RWC - Pièces Dassemblage du Rail; Pièces Pour la Pose; Pièces de Réparation Pages 33-34

7
10
11
5
N
O
TIC
E
U
P
C
E
I
L
I
N
G
M
O
U
N
T
O
N
L
Y
8
6
1
4
3
2
LO
C
K
L
IG
H
T
9
12
1
3
4
5
6
2
Pièces pour la pose
33

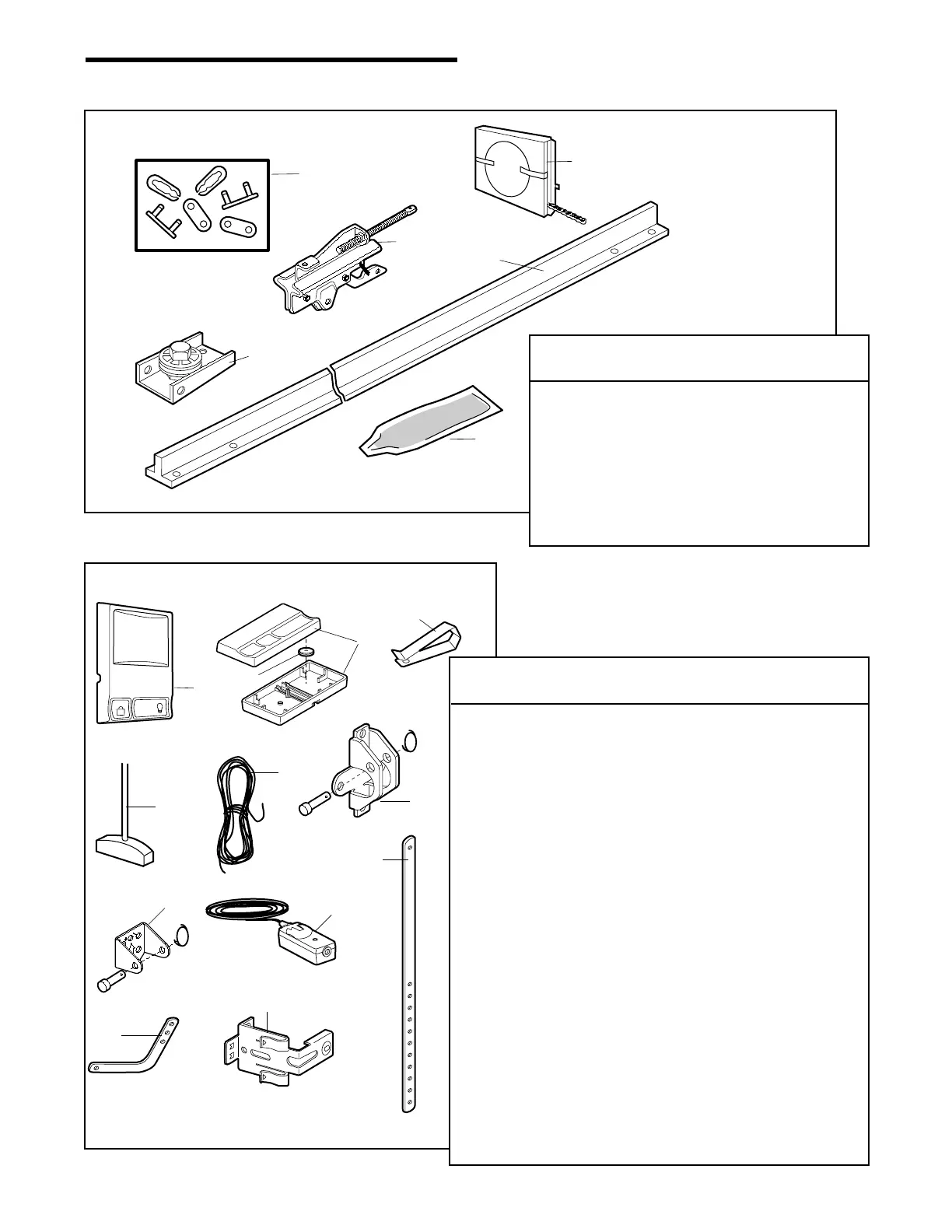

PIÈCES DE RECHANGE
Pièces d’assemblage du rail
N° DE
RÉF. PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41A4813 Support de poulie de
chaîne
3 41A3489 Chariot complet
4 1707LMC Rail rigide
5 41D3484 Chaîne dans un carton
distributeur
6 83A11-2 Graisse à rail
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41A5273-19 Panneau commande de porte
2 41A5056-21 Télécommande à trois boutons
couvercle seulement
3 10A20 Pile au lithium 3V2032
4 29B137 Agrafe de pare-soleil de la télécommande
5 41A2828 Poignée et corde pour fonctionnement
d’urgence
6 217A238 Fil de sonnerie blanc et blanc/rouge à
2 conducteurs
7 41A5047 Support de porte avec axe de chape et
fixation
8 41A4353 Support de linteau avec axe de chape et
fixation
9 41A5034 Nécessaire de capteur de sécurité
(cellules de réception et de transmission)
avec fil de sonnerie à deux conducteurs
de 3 pi
10 178B34 Biellette droite
11 178B35 Biellette courbée
12 41A5266-1 Supports de détecteurs inverseurs de
sécurité (2)
NON ILLUSTRÉS
41A2770-6 Sachet des fixations de pose
(comprend les fixations à la page 5).
114A2550 Manuel d’instructions
