Die Ridder Rohrmotoren.
Der Ridder Rohrmotor ist ein wartungsfreier, geräuscharmer Antrieb für ein Rollschirmsystem
mit einem Wickelrohr ø50mm. Der eingebaute Endschalter hat einen Bereich bis 38 Umdre-
hungen.
Rollschirme werden hauptsächlich verwendet für:
- Dachschirme mit einer Dachneigung von mindestens 20º
- Seitenwandschirme

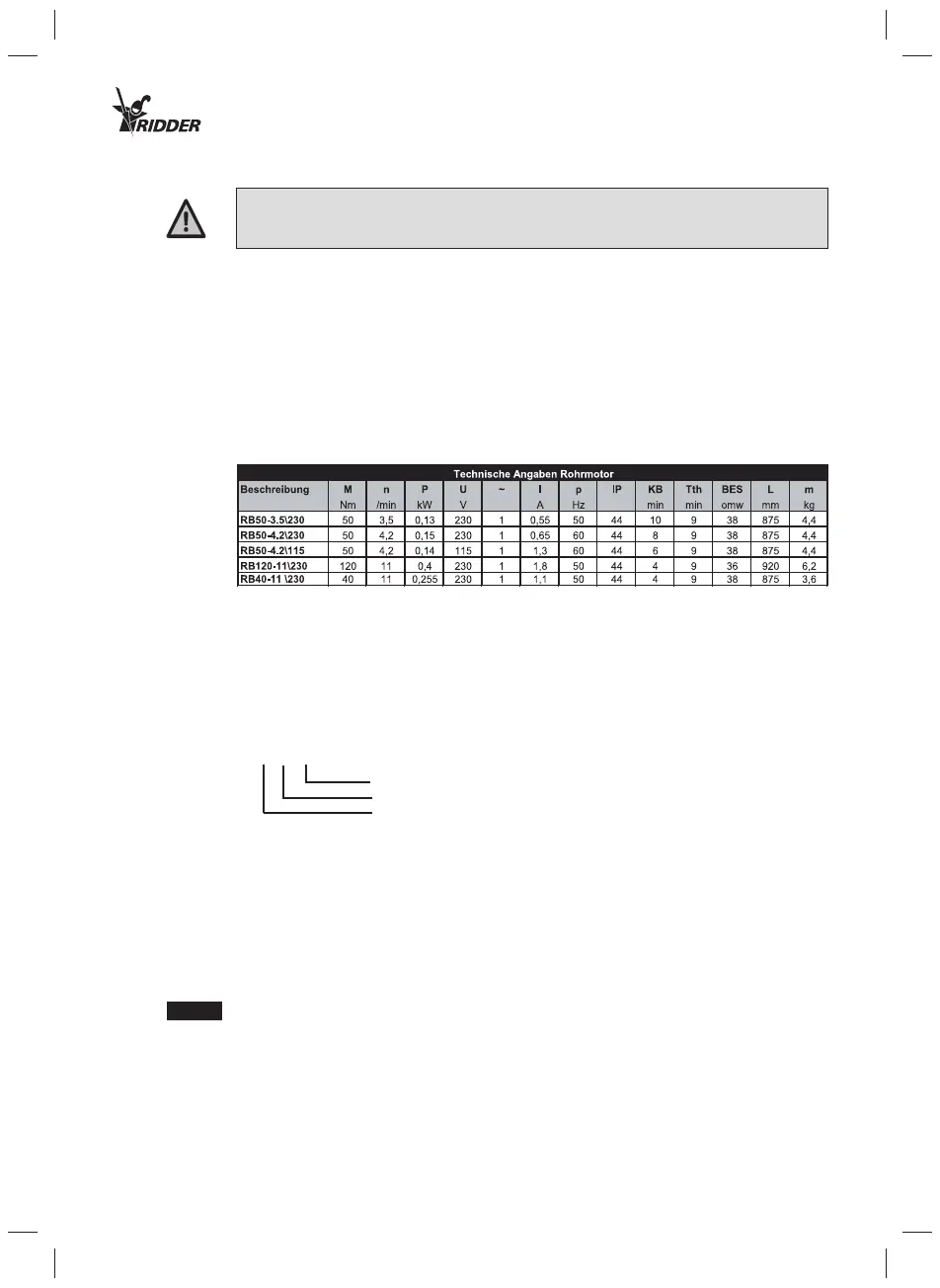

Technische Angaben Rohrmotor.
Zubehör Rohrmotor.
- Führungsgehäuse für den Rohrmotor mit Führungsprofil und zugehörigem Montagebügel
- Kabelschutz mit zugehörigem Montagesatz
- SH40 rechtwinkliges Zahnradgehäuse
- RMC50 Rohrmotorkontrollunit mit Laufzeitsicherung
- Prüfschalter für den Rohrmotor
Erklärung der Hauptgruppenbezeichnungen mit entsprechenden Einzelteilen.
1. [a b c] Rohrmotor 1a. Motor 1b. Splint 1c. Inbusschlüssel
2. Führungsgehäuse des Rohrmotors
3. Führungsprofil
4. Montagebügel für das Führungsprofil
5. Kabelschutz
6. [a b c d e] Montagesatz für den Kabelschutz 6a.rechtwinklige Platte 6b.ty-rap 6c. rechte
Platte 6d. Blindnietnagel 6e. Endschalter
IP Schutzgrad
KB nominale Laufzeit
Tth Laufzeit der thermischen Ausschaltung
BES Bereich des Endschalters
L Gesamtlänge des Rohrmotors
m Masse des Rohrmotors
M Drehmoment ausgehend
n Umdrehungszahl
P Leistung
U Netzspannung
~ Phase
I Strom
p Frequenz
RB50-3.5\230
Spannung
Umdrehungszahl Umd/Min
Nm
DIE RIDDER ROHRMOTOREN WURDEN SPEZIELL FÜR ROLLSCHIRMSYSTEME ENTWICK-
ELT. ANDERE ANWENDUNGEN SIND NUR MIT GENEHMIGUNG DER RIDDER
AANDRIJFSYSTEMEN BV ERLAUBT.
