Motores tubulares Ridder.
El motor tubular de Ridder es un motor poco ruidoso y sin necesidad de mantenimiento, que se
usa para impulsar sistemas de enrollado con un tubo de enrollamiento de ø50 mm. El interruptor
de fin de carrera instalado tiene un máximo de 38 vueltas.
En general, los sistemas enrollables se usan para:
- sistemas enrollables de pantallas termica
- ventinas laterales en rollables

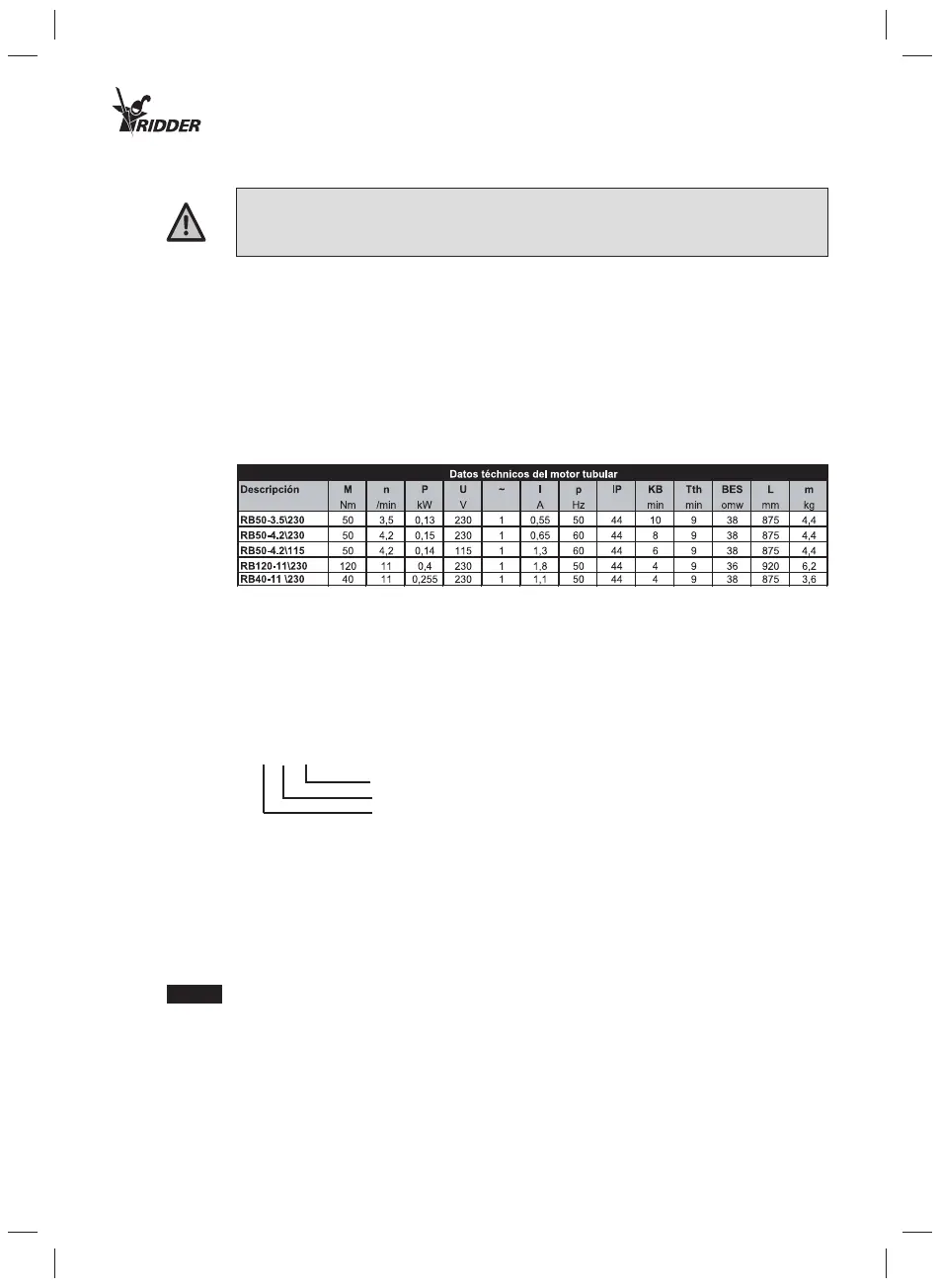

Datos téchnicos del motor tubular.
Accesorios del motor tubular.
- Carro-guía del motor tubular con perfil de guía y brida de fijación del perfil de guía
- Protector de cable y juego de montaje del protector
- Caja de engranajes en ángulo de 90° SH40
- Unidad de control del motor tubular RMC50 con seguro de duración de recorrido
- Interruptor de prueba del motor tubular
Explicación de los nombres de las partes principales y sus componentes.
1. [a b c] Motor tubular 1a.motor 1b. pasador de chaveta 1c. llave hexagonal
2. Carro-guía del motor tubular
3. Perfil de guía
4. Brida de fijación del perfil de guía
5. Protector de cable
6. [a b c d e] Juego de montaje del protector de cable 6a. placa perpendicular 6b. fleje
6c. placa recta 6d. remache ciego
6e. interrruptor de fin de carrera
IP grado de protección
KB duración nominal del recorrido
Tth interruptor térmico de duración de recorrido
BES alcance interruptor de fin de carrera
L longitud total del motor tubular
m masa del motor tubular
M par de salida
n número de revoluciones
P potencia suministrada
U tensión de alimentación
~ fase
I corriente
p frecuencia
RB50-3.5\230
voltaje
revoluciones r.p.m.
Nm
LOS MOTORES TUBULARES RIDDER HAN SIDO DISEÑADOS ESPECIALMENTE PARA SU
USO EN SISTEMAS DE PROTECCIÓN SOLAR ENROLLABLES. SU USO EN OTRAS APLICA-
CIONES SÓLO ESTÁ PERMITIDO TRAS LA APROBACIÓN DE
RIDDER AANDRIJFSYSTEMEN BV.
Fig. 1
