18 - Français
ASSEMBLAGE
 Déserrer les vis du guide 2 à 3 fois tourner vers la gauche
pour dégager et glisser les guides longitudinaux vers le bras
de la scie jusqu’à ce que ces derniers affleurent la table à
onglets.
 Retirer les guides d’onglet coulissants en les soulevant et
en les éloignant de la table à onglets.

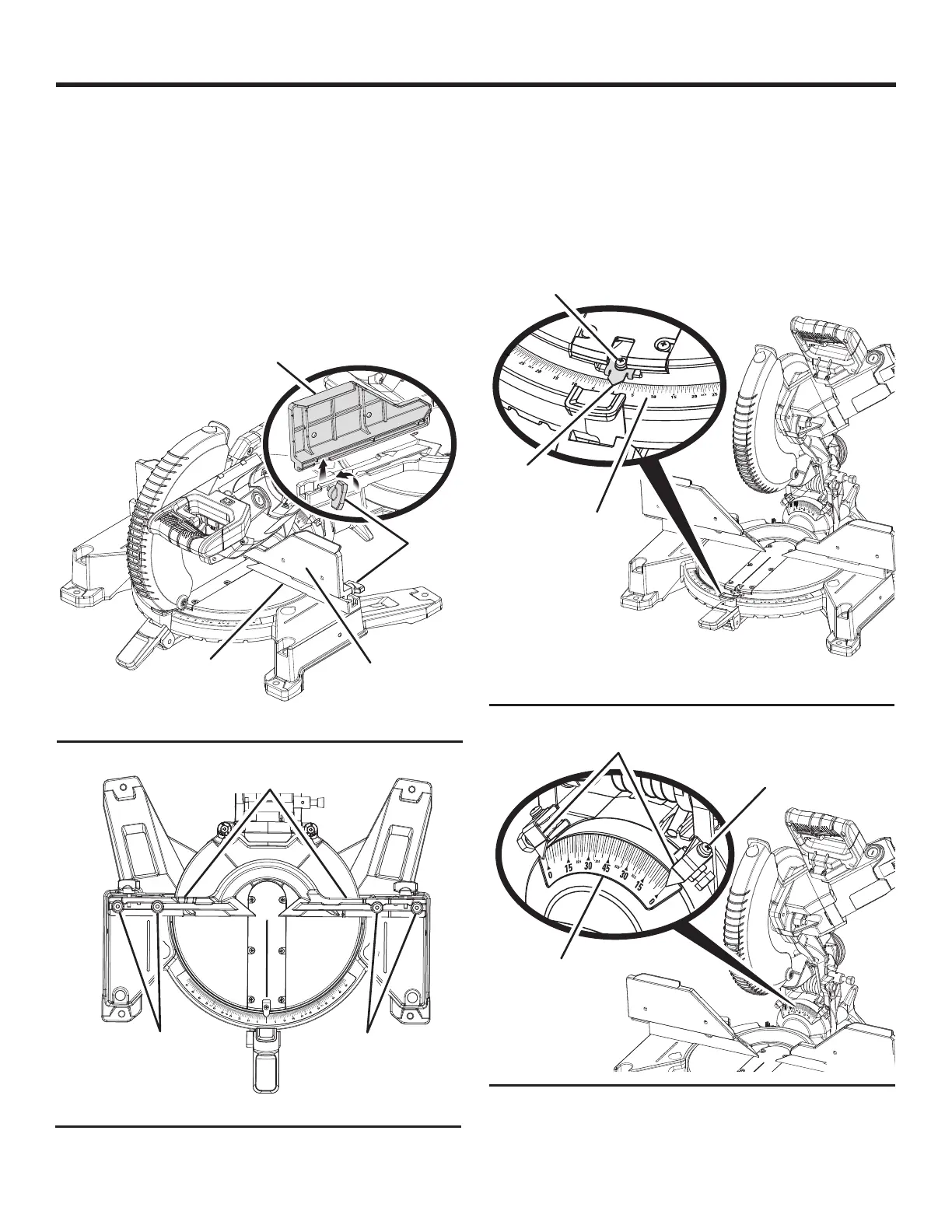

 À l’aide de la clé hex. de 5 mm fournie, dévisser les vis à
tête creuses du guide d’onglet fixant le guide longitudinal à
la table à onglets. Voir la figure 18.
 Tourner le guide vers la gauche ou la droite jusqu’à ce que
la lame de scie soit perpendiculaire.
 Serrer les vis fermement. Vérifier la perpendicularité de la
lame avec le guide longitudinal et réajuster au besoin.
 Réinstaller les guides d’onglet coulissants.
La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les
figures 19 et 20.
GUIDE D’ONGLET
COULISSANT
GUIDE D’ONGLET
COULISSANT
VIS DU
GUIDE
VIS DU
CAPUCHON À
TÊTE CREUSE
VIS DU
CAPUCHON À
TÊTE CREUSE
VIS DE
INDICATEUR
RAPPORTEUR
D’ONGLET
INDICATEUR
D’ÉCHELLE
GUIDE
INDICATEUR
D’ÉCHELLE
VIS DE
L’INDICATEUR
D’ÉCHELLE
ÉCHELLE DE
BISEAU
Fig. 17
Fig. 18
GUIDE
Fig. 19
Fig. 20
