Veuillez contacter le service clientèle si de quel con -
ques pièces sont endommagées ou manquantes.
Ne commencez pas le montage si vous ne disposez
pas de toutes les pièces.

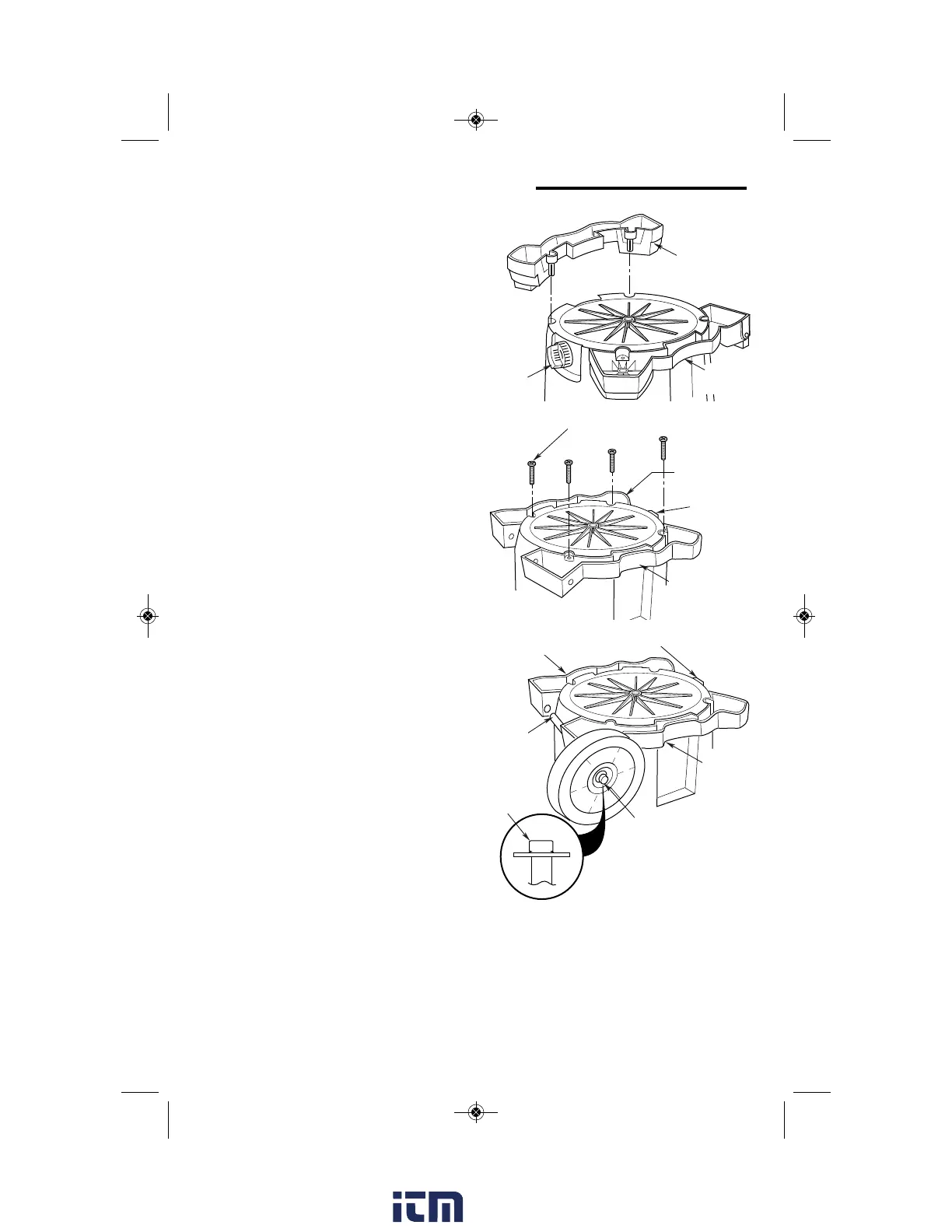

1. Insérez le côté gauche et le côté droit du chariot
dans la partie inférieure du tambour, tel que cela est
illustré. Il vous sera peut-être nécessaire de tapoter
à l’aide d’un maillet ou d’un marteau pour que les
deux composants du chariot s’encastrent
complètement.
2. Insérez les quatre vis (N° 10 x 1-3/4 po) dans les
trous réservés à cet effet sur le côté gauche et sur
le côté droit du chariot, et assujettissez-les à la
partie inférieure du tambour. Serrez les vis, mais
pas de façon excessive car cela à tendance à
déformer le chariot.
3. Installation des écrous borgnes :
a. Placez l’écrou borgne sur l’extrémité de l’essieu;
b. Tapotez à l’aide d’un marteau jusqu’à ce que l’écrou
soit complètement mis en place ;
c. Placez la roue sur l’essieu, la portion lisse de la
roue étant orientée vers l’extérieur.
Assemblage du tambour/chariot
Chariot,
côté droit
Chariot,
côté droit
Essieu
avec roue
REMARQUE : le côté lisse de la roue
doit être orienté vers l’extériuer
Chariot,
côté gauche
Chariot, côté gauche
Ensemble
gauche du
chariot
Ensemble droit
du chariot
Drain
Drain
Extrémité
libre
Écrou
borgne
Drain
Quatre vis
N° 10 x 1-3/4 po
46
