Anschlussklemmleisten-Anschlüsse
1 Außenleiter Funkempfängerantenne
2 Innenleiter Funkempfängerantenne (im Falle, dass eine Außenantenne verwendet
wird, diese mit einem Koaxialkabel RG58 Imp. 50Ω anschließen)
3 CMN Neutralleitung für CH2
4-5 CH2 Ausgang (stromfreier Kontakt N.O.) getrennt versorgt, Vmax = 30 Vac/dc
:Imax = 1A
6 CMN Neutralleitung für alle Eingänge/Ausgänge
7 Ausgang Stromversorgung externe, kontrollierte Stromabnehmer 24 Vac
(1)
8 LS Ausgang Kontroll-Leuchte 24 Vac 3W
9 CMN Neutralleitung für alle Eingänge/Ausgänge
10 ELS Ausgang für Elektroschloss 12 Vac – 15 W
11 CMN Neutralleitung für alle Eingänge/Ausgänge
12 EMRG1 (N.O.-Kontakt) Eingang Notbetätigungstaste 1
13 EMRG2 (N.O.-Kontakt) Eingang Notbetätigungstaste 2
14 CMN Neutralleitung für alle Eingänge/Ausgänge
15 Ausgang Stromversorgung externe Stromabnehmer 24 Vac
(1)
16 CMN Neutralleitung für alle Eingänge/Ausgänge
17 FC1 (N.C.) Eingang Endschalter Schließen Torügel 1
18 FC1 (N.C.) Eingang Endschalter Óffnen Torügel 1
19 FC2 (N.C.) Eingang Endschalter Schließen Torügel 2
20 FC2 (N.C.) Eingang Endschalter Óffnen Torügel 2
21 CMN Neutralleitung für alle Eingänge/Ausgänge
22 TAL (N.O.-Kontakt) Eingang Taste für begrenzte Öffnung
23 TA (N.O.-Kontakt) Eingang Öffnungstaste
24 TC (N.O.-Kontakt) Eingang Schließungstaste
25 TD (N.O.-Kontakt) Eingang Taste sequentieller Befehl
26 CMN Neutralleitung für alle Eingänge/Ausgänge
27 TB (N.C./8.2 kΩ)) Eingang für Blockiertaste (beim Öffnen des Kontaktes wird der
Arbeitszyklus bis zum Eintreffen eines neuen Bewegungsbefehls unterbrochen)
(2)
28 CSP (N.C./8.2 kΩ) Eingang für Sicherheitsleiste. Das Öffnen des Kontakts kehrt
die Bewegung in der Schließ- wie auch in der Öffnungsphase um
(2)
29 FTCS (N.C./8.2 kΩ) Eingang für Sicherheitsvorrichtungen (Lichtschranke für
Stop) Das Öffnen des Kontaktes für die Bewegungsblockierung; bei Rückkehr
in die Ruhestellung wird nach einer Pause die Schließbewegung erneut wieder
ausgeführt (nur im automatischen Betriebsmodus)
(2)
30 FTCI (N.C./8.2 kΩ) Eingang für Sicherheitsvorrichtungen (Lichtschranke für
Bewegungsumkehrung beim Schließen). Das Öffnen des Kontaktes infolge
des Eingreifens der Sicherheitsvorrichtungen während des Schließens
verursacht die Bewegungsumkehrung
(2)
31 CMN Neutralleitung für alle Eingänge/Ausgänge
32-33 Ausgang 230Vac 40W Beleuchtung
34-35 Ausgang 230Vac 40W Blinklicht (kontinuierliche oder intermittierende
Aktivierung)
36-37-38 Ausgang Steuerung des Motors M2 Öffnen-Schließen-Gemein
39-40-41 Ausgang Steuerung des Motors M1 Öffnen-Schließen-Gemein
42-43 Versorgung der Steuereinheit 230 Vac 50/60Hz
44 Erdanchluss für Versorgung der Steuereinheit 230 Vac 50/60Hz
45 Erdung
46 Erdung
Anmerkung
(1)
: Die Summe der beiden Ausgänge für die externen Stromabnehmer
darf nicht mehr als 10 W betragen.
Anmerkung
(2)
Die Auswahl der Art des Kontakts N.C./8,2 kΩ erfolgt über das Menü,
das im 6-stelligen Display angezeigt werden kann (Parameter "SC")
ALLE NICHT VERWENDETEN N.C.-KONTAKTE MÜSSEN ÜBERBRÜCKT und somit
auch die Tests der entsprechenden Sicherheitsvorrichtungen (FTCI, FTCS - DIP9 und
DIP10 in der Position "OFF") ausgeschaltet werden. Wenn die Tests für FTCI, FTCS
aktiviert werden sollen, müssen sowohl der sendende als auch der empfangende Teil
dieser Sicherheitsvorrichtungen an die kontrollierten Stromverbraucher (CTRL 24
Vac) angeschlossen werden. Es ist zu beachten, dass bei eingeschaltetem Test zirka
1 Sekunde zwischen dem Befehlseingang und der Inbewegungssetzung des Torügels
oder der Torügel vergeht.
Den Schaltkreis mit Strom versorgen und prüfen, ob der Zustand der Anzeige-LED
wie nachstehend bezeichnet ist:
- L1 Leiterplatten-Stromversorgung leuchtet
- L2 Anzeige für Blockiertaste "TB" leuchtet
(3)
- L3 Anzeige Bewegungsumkehrunglichtschranken "FTCI" leuchtet
(3)
- L4 Anzeige Lichtschranke für Stop "FTCS" leuchtet
(3)
- L5 Anzeige Sicherheitsleiste "CSP" leuchtet
(3)
- L6 Anzeige Öffnungstaste (TA) erloschen
- L7 Anzeige Schließungstaste (TC) erloschen
- L8 Anzeige Taste für begrenzte Öffnung (TAL) erloschen
- L9 Anzeige sequentielle Steuerung (TD/CH1) erloschen
L7
L6
L4
L3
L8L5L2
P1
L9
D1
L1
M2
OPEN
C.
CLOSE
CMN
F1
CS1484A
DC0562
32 33
35 36 37 38
39 40 41
42 43
34
44 45 46
F2
R1
PROG
LC 230V~
L
N
230V~
16 17 19 20 21 22 23 24 251814 15
TAL
TA
TB
FTCI
TD
NC NC NC NC
26 27
TC
NC
M1
OPEN
C.
CLOSE
CMN
LP 230V~
F3
ON
DS1
J1
3 4 6 7 8 9 10 11 1251 2
CMN
EMRG 2
OUT CH2
13
NO
EMRG 1
NO
CMN
ELS
12Vac
CMN
LS
CTRL
24Vac
28 29 30 31
CMN
FTCS
CSP
CMN
NCNCNCNO NONONO
CMN
FCA2
FCC2
FCA1
FCC1
24Vac
CMN
CMN
NO NO
NO
AUX

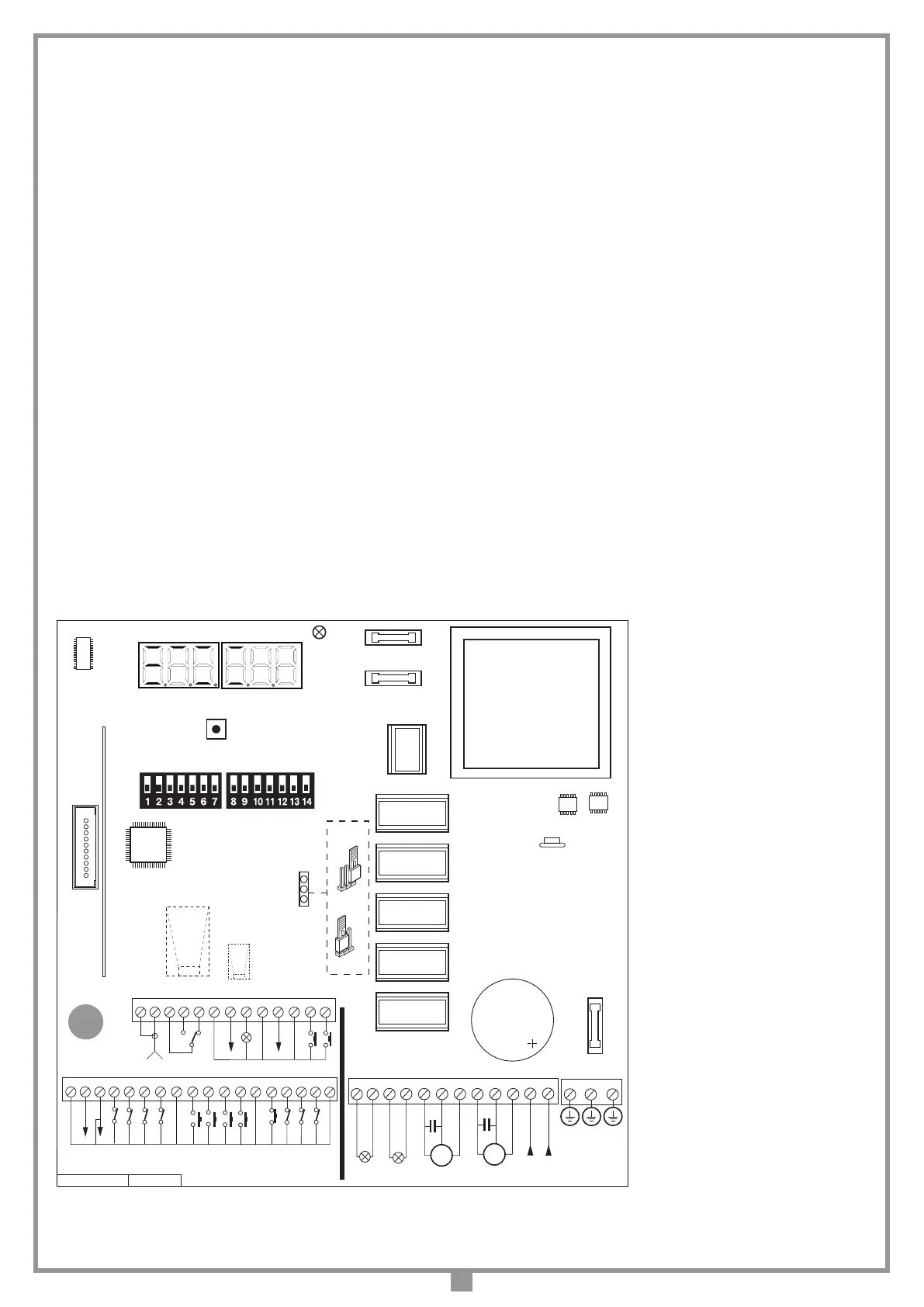

Programmatore a microcontrollore per 1-2 motori
PRG230M2
18-03-2016
DC0562
Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
PRG230M2
POS. 1
POS. 2
D1 LED-Display mit 6 Ziffern
DS1 Wahl-Dip-Schalter
F1 Sicherung 1A (verzögert Schaltkreisschutz 24V)
F2 Sicherung 4A (verzögert Schaltkreisschutz 230V)
F3 Sicherung 1,6A (verzögert Elektroschloss-Schutz)
J1 Wahl-Jumper EMRG (On/Off)
P1 Programmiertaste (PROG)
R1 Schnittstelle Standard-Funkempfängerkarte
1
Anmerkung
(3)
Diese LEDs leuchten auf, wenn
die jeweilige Sicherheitsvorrichtung nicht akti-
viert ist. Sicherstellen, dass bei Aktivierung der
Sicherheitsvorrichtungen die entsprechenden
LEDs ausgeschaltet werden.
Falls die grüne LED für Stromversorgung “L1”
nicht aufleuchtet, den Zustand der Schmelzsi-
cherungen und den Anschluss des Stromversor-
gungskabels überprüfen.
Im Falle, dass eine oder mehrere LED für die
Sicherheit nicht aufleuchten, überprüfen, ob
die Kontakte der nicht verwendeten Sicherheits-
vorrichtungen auf der Anschlussklemmenleiste
überbrückt worden sind.
