• Este manual se dirige a personas habilitadas para la instalación de "apa-
ratos utilizadores de energía eléctrica" y exige el buen conocimiento
de la técnica, realizada profesionalmente, y de la normativa vigente.
Los materiales utilizados deben estar certicados y ser idóneos para las
condiciones ambientales de instalación.
• Este sistema ha sido diseñado y fabricado en todas sus partes por cuenta de
la empresa Cardin Elettronica, la cual ha comprobado la perfecta correspon-
dencia del mismo con las características requeridas por la normativa vigente.
• El uso de los productos y su destino para usos diferentes a aquéllos
previstos y/o aconsejados, no ha sido probado por el fabricante, por
tanto los trabajos ejecutados están sometidos a la total responsabilidad
del instalador.
• El programador que se describe debe destinarse sólo para el uso para el cual
ha sido maniestamente concebido: “El gobierno y el control de motores
Cardin”.
• El fabricante no se responsabiliza si la instalación eléctrica no resultara con-
forme con las normas en vigor.
¡Atención! Solo para clientes de la Unión Europea - Marca-
ción WEEE.
El símbolo indica que el producto, una vez terminada su vida
útil, debe ser recogido por separado de los demás residuos.
Por lo tanto, el usuario deberá entregar el equipo en los centros
de recogida selectiva especializados en residuos electrónicos y
eléctricos, o bien volverlo a entregar al revendedor al momento
de comprar un equipo nuevo equivalente, en razón de uno
comprado y uno retirado.
La recogida selectiva destinada al reciclado, al tratamiento y a la gestión
medioambiental compatible contribuye a evitar los posibles efectos
negativos en el medio ambiente y en la salud, y favorece el reciclado de
los materiales. La gestión abusiva del producto por parte del posesor
implica la aplicación de las sanciones administrativas previstas por la
normativa vigente en el Estado comunitario al que pertenece.
¡CUIDADO! Instalar siempre el tope mecánico de la hoja.
Para el montaje de la caja, consultar el manual de instrucciones ZVL365.01
suministrado con el programador electrónico.
Programador para cancelas de doble hoja o individual, correderas, bati-
entes o basculantes con motorización de 230 Vac.
Control digital de los tiempos de trabajo salvaguardados en manera sepa-
rada para cada hoja guiada por un display de seis cifras. Funcionamiento
también en ausencia de nales de carrera mecánicos.
Selección del par motriz. Control del arranque inicial, limitación de par y
gestión de las ralentizaciones con espacio de ralentización congurable.
El equipo está predispuesto para la inserción de una tarjeta radio-receptora
estándar Cardin.
La programación, realizable mediante una sola tecla, permite el ajuste del
recorrido completo de las hojas.
¡Atención! En algún punto de la tarjeta del programador
está presente la tensión de 230 Vac.
Para la conformidad con la normativa referente a la segu-
ridad eléctrica, se prohibe conectar los bornes 3, 4 y 5
directamente con un circuito en el cual haya sido aplicada
una tensión superior a 30 Vac/dc.
• Tras haber instalado el dispositivo y –antes de propor-
cionar tensión a la centralita– controlar que el movimiento
de la cancilla realizado de forma manual (con motores
desbloqueados) no presente puntos de resistencia muy
pronunciada.
• El conexionado con la salida para las “cargas controla-
das bornes 6 y 7” permite realizar el autotest (que puede
habilitarse mediante los Dips 9 y 10) para comprobar el
funcionamiento correcto de los dispositivos de seguridad.
• Comprobar, antes de realizar la conexión eléctrica, que la
tensión y la frecuencia indicadas en la placa de caracterís-
ticas coincidan con las de la instalación de alimentación.
• Entre la central de mando y la red se debe incorporar un
interruptor omnipolar cuya distancia de apertura entre los
contactos sea de 3 mm como mínimo.
• No utilizar cable con conductores de aluminio; no soldar
con estaño el extremo de los cables a introducir en la
bornera; utilizar cable para T mín. de 85°C resistente a
los agentes atmosféricos.
• Los conductores se deben jar debidamente cerca de la
bornera de modo que su jación incluya tanto el aislamiento
como el conductor (es suciente una abrazadera).

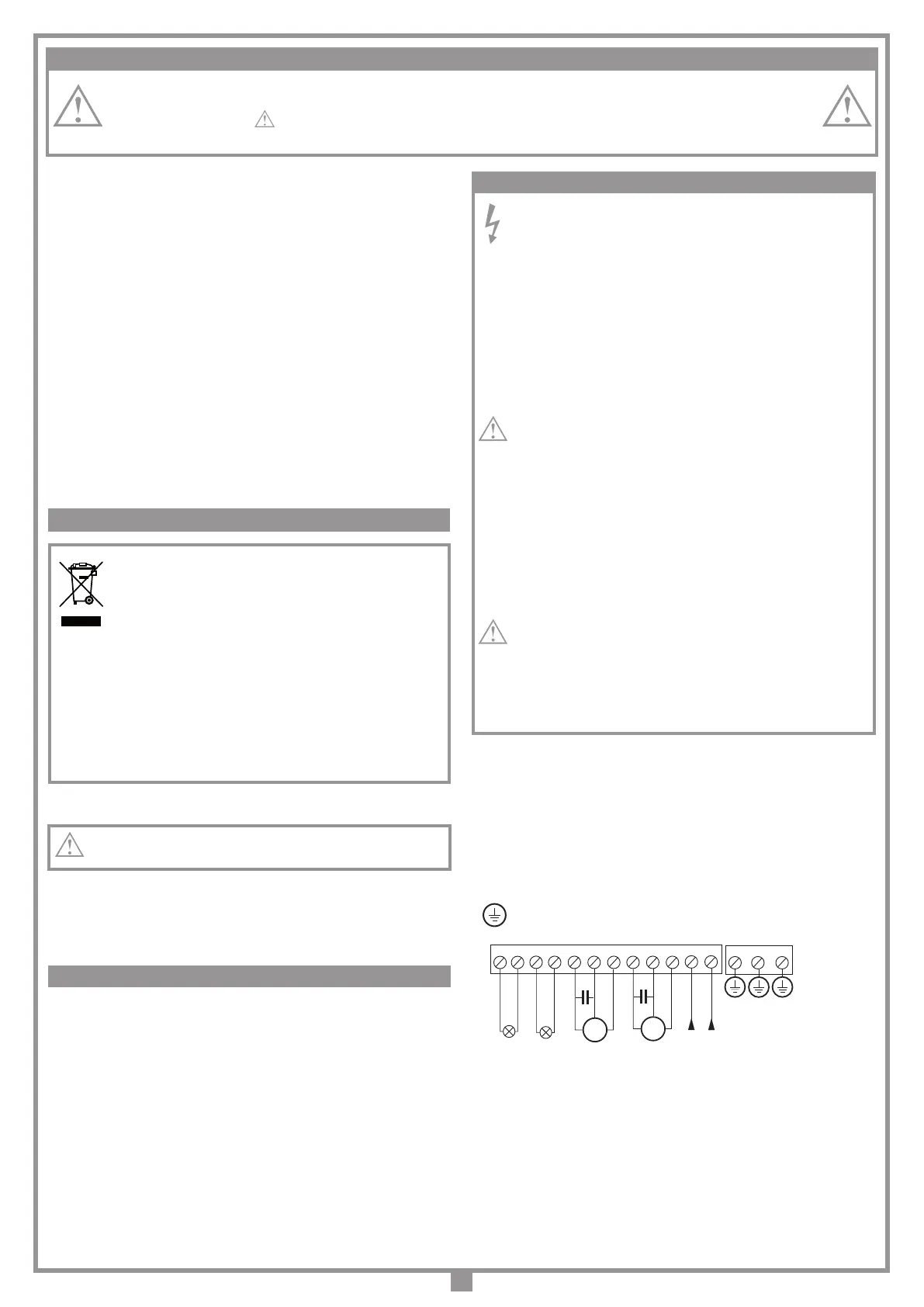

CONEXIONADOS ALIMENTACIÓN CENTRALITA
• Conectar los conductores de control y los procedentes de los dispositivos
de seguridad.
• Llevar la alimentación general 230 Vac hasta el programador, conectándolo
con la placa los bornes 42, 43 y 44.
L = Fase
N = Neutro
= Tierra
• Conectar el motor M1 (el que abrirá primero) a los bornes:
- 39 = Apertura;
- 40 = Cierre;
- 41 = Común.
• Conectar el motor M2 a los bornes:
- 36 = Apertura;
- 37 = Cierre;
- 38 = Común.
ADVERTENCIAS IMPORTANTES ADVERTENCIAS IMPORTANTES ADVERTENCIAS IMPORTANTES
LÉANSE ATENTAMENTE LAS SIGUIENTES ADVERTENCIAS ANTES DE PROCEDER CON LA INSTALACIÓN
DEL SISTEMA. PRESTAR PARTICULAR ATENCIÓN A TODAS LAS SEÑALIZACIONES QUE HAN SIDO INDI-
CADAS EN EL TEXTO , YA QUE EL INCUMPLIMIENTO DE LAS MISMAS PODRÍA PERJUDICAR EL BUEN
FUNCIONAMIENTO DEL SISTEMA.
ADVERTENCIAS PARA EL USO
ADVERTENCIAS IMPORTANTES
PROGRAMADOR ELECTRÓNICO
M2
OPEN
C.
CLOSE
CMN
32 33
35 36 37 38
39 40 41
42 43
34
44 45 46
LC 230V~
L
N
230V~
M1
OPEN
C.
CLOSE
CMN
LP 230V~
