24

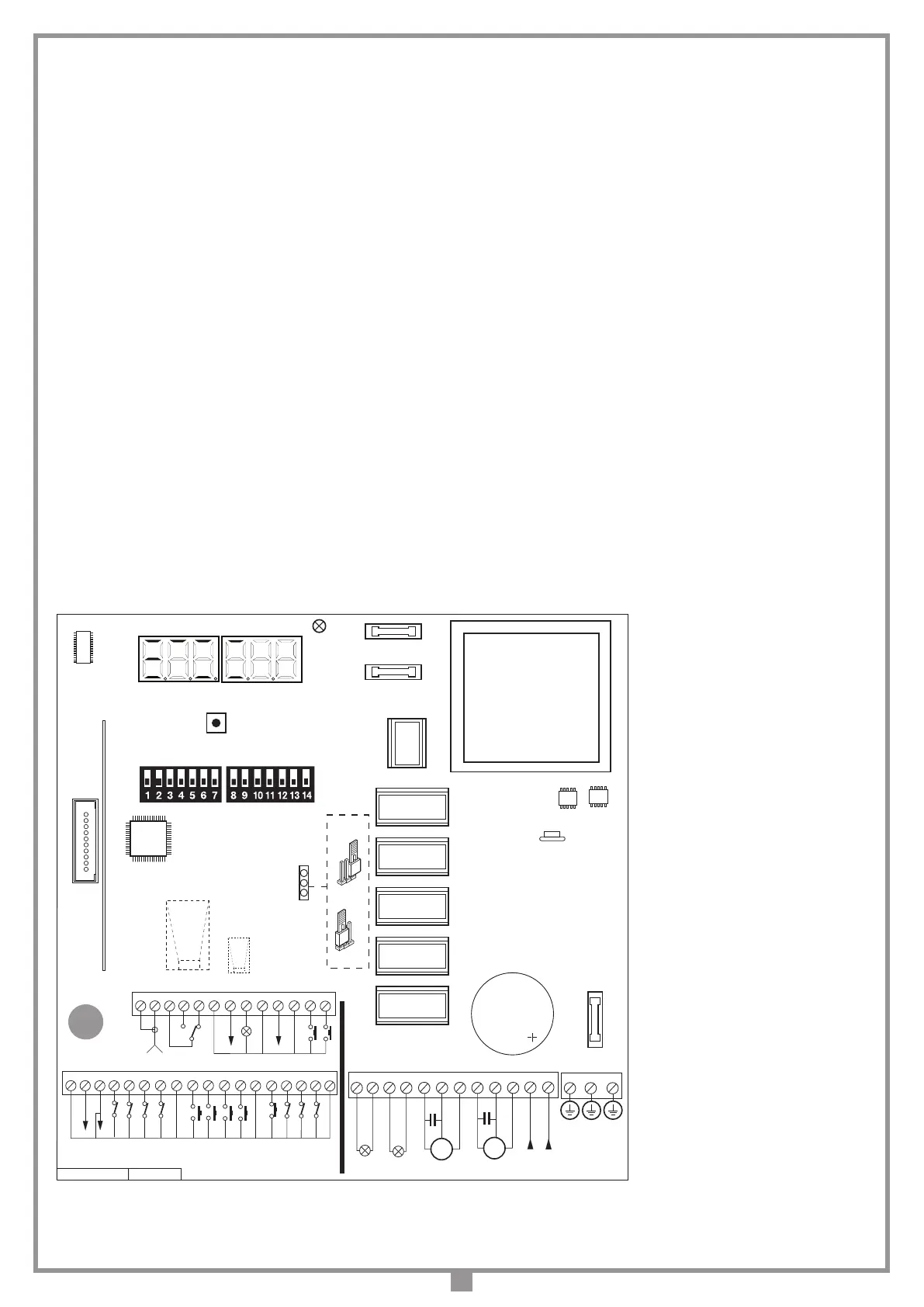

Conexionado placa de bornes
1 Masa antena radiorreceptor
2 Central antena radiorreceptor (si se utiliza una antena exterior, conectarla con
un cable coaxial RG58 imp. 50Ω)
3 CMN Común para CH2
4-5 CH2 salida (contacto libre de potencial, N.A.) alimentada por separado, Vmáx
= 30 Vac/dc: Imáx=1A
6 CMN Común para todas las entradas/salidas
7 Salida cargas exteriores controladas 24 Vac
(1)
8 LS salida luz testigo 24 Vac 3W
9 CMN Común para todas las entradas/salidas
10 ELS salida para cerradura eléctrica 12 Vac – 15 W
11 CMN Común para todas las entradas/salidas
12 EMRG1 (N.A.) entrada tecla para maniobra de emergencia 1
13 EMRG2 (N.A.) entrada tecla para maniobra de emergencia 2
14 CMN Común para todas las entradas/salidas
15 Salida cargas exteriores 24 Vac
(1)
16 CMN Común para todas las entradas/salidas
16 FC1 (N.C.) entrada nal de carrera cierre hoja 1
17 FA1 (N.C.) entrada nal de carrera apertura hoja1
18 FC2 (N.C.) entrada nal de carrera cierre hoja 2
19 FA2 (N.C.) entrada nal de carrera apertura hoja 2
21 CMN Común para todas las entradas/salidas
22 TAL (N.A.) entrada tecla de apertura limitada
23 TA (N.A.) entrada tecla de apertura
24 TC (N.A.) entrada tecla de cierre
25 TD (N.A.) entrada tecla de control secuencial
26 CMN Común para todas las entradas/salidas
27 TB (N.C.) entrada tecla de bloqueo (tras la apertura del contacto, se interrumpe
el ciclo de operación hasta recibir un nuevo mando de marcha)
(2)
28 CSP (N.C.) entrada para banda sensible. La apertura del contacto invierte la
marcha, tanto durante la fase de cierre como durante la fase de apertura
(2)
29 FTCS (N.C.) entrada para dispositivos de seguridad (fotocélula de parada). La
apertura del contacto bloquea la marcha; al regresar a la condición de reposo,
transcurrido el tiempo de pausa, la marcha se reanudará en cierre (sólo con
cierre automático habilitado)
(2)
30 FTCI (N.C.) entrada para dispositivos de seguridad (fotocélula de inversión
durante el cierre). La apertura del contacto, consecuente a la intervención
de los dispositivos de seguridad, durante la fase de cierre, activará la
inversión de la marcha
(2)
31 CMN Común para todas las entradas/salidas
32-33 Salida 230V ~ 40W luz amarilla
34-35 Salida 230V ~ 40W lámpara (activación luz ja o intermitente)
36-37-38 Salida mando motor M2 Apertura-Cierre-Común
39-40-41 Salida mando motor M1 Apertura-Cierre-Común
42-43 Alimentación programador 230 Vac 50/60Hz
44 Tierra para alimentación programador 230 Vac 50/60Hz
45 Tierra
46 Tierra
Nota
(1)
La suma de las 2 salidas para cargas exteriores no debe exceder de 10W.
.
Nota
(2)
La selección del tipo de contacto N.C./8.2 kΩ se efectúa desde el menú visualiza-
ble en el display de 6 cifras (parámetro "SC"
)
TODOS LOS CONTACTOS N.C. QUE NO SE UTILICEN DEBEN PUENTEARSE y, en
consecuencia, deben deshabilitarse los test en los dispositivos de seguridad correspon-
dientes (FTCI, FTCS – DIP9 y DIP10 en posición "OFF").
Si se habilita el test en FTCI y FTCS, tanto la parte emisora como la parte receptora de
dichos dispositivos de seguridad deben ser conectadas a las cargas controladas (CTRL
24 Vac). Considerar que si el test está habilitado, transcurre aproximadamente un segundo
tras la recepción de un mandato y el movimiento de la/las hoja/hojas.
Alimentar el circuito y comprobar que el estado de los LEDs de señalización resulte tal
como se indica a continuación:
- L1
Alimentación tarjeta
encendido
- L2
Señalización tecla de bloqueo
"TB"
encendido
(3)
- L3
Señalización fotocélulas de inversión
"FTCI"
encendido
(3)
- L4
Señalización fotocélulas de parada
"FTCS"
encendido
(3)
- L5
Señalización banda sensible
"CSP"
encendido
(3)
- L6
Señalización tecla de apertura
(TA)
apagado
- L7
Señalización tecla de cierre
(TC)
apagado
- L8
Señalización tecla de apertura limitada
(TAL)
apagado
- L9
Señalización control secuencial
(TD/CH1)
apagado
L7
L6
L4
L3
L8L5L2
P1
L9
D1
L1
M2
OPEN
C.
CLOSE
CMN
F1
CS1484A
DC0562
32 33
35 36 37 38
39 40 41
42 43
34
44 45 46
F2
R1
PROG
LC 230V~
L
N
230V~
16 17 19 20 21 22 23 24 251814 15
TAL
TA
TB
FTCI
TD
NC NC NC NC
26 27
TC
NC
M1
OPEN
C.
CLOSE
CMN
LP 230V~
F3
ON
DS1
J1
3 4 6 7 8 9 10 11 1251 2
CMN
EMRG 2
OUT CH2
13
NO
EMRG 1
NO
CMN
ELS
12Vac
CMN
LS
CTRL
24Vac
28 29 30 31
CMN
FTCS
CSP
CMN
NCNCNCNO NONONO
CMN
FCA2
FCC2
FCA1
FCC1
24Vac
CMN
CMN
NO NO
NO
AUX
Programmatore a microcontrollore per 1-2 motori
PRG230M2
18-03-2016
DC0562
Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
PRG230M2
POS. 1
POS. 2
D1 Display de LED de 6 cifras
DS1 Dip-switch de selección
F1 Fusible 1A (retardado protección circuito 24V)
F2 Fusible 4A (retardado protección circuito 230V)
F3 Fusible 1,6A (retardado protección cerradura eléctrica)
J1 Puente selección EMRG (On/Off)
P1 Tecla de programación (PROG)
R1 Interfaz tarjeta de radiorrecepción standard
1
Nota
(3)
Los LEDs están encendidos si el dispositivo
de seguridad correspondiente no está activado.
Comprobar que al activar los dispositivos de
seguridad se
apaguen los LEDs acoplados a éstos
.
En caso de que el LED verde "L1" de alimen-
tación no se encienda, comprobar las condi-
ciones de los fusibles y la conexión del cable de
alimentación.
En caso de que uno o más LEDs de seguridad
no se enciendan, controlar que los contactos
de los dispositivos de seguridad sin utilizar están
conectados en puente en la bornera.
