3
• Il presente manuale si rivolge a persone abilitate all'installazione
di "apparecchi utilizzatori di energia elettrica" e richiede una
buona conoscenza della tecnica, esercitata in forma professionale
e della normativa vigente.
I materiali usati devono essere certicati e risultare idonei alle
condizioni ambientali di installazione.
• Questo prodotto è stato progettato e fabbricato in tutte le sue
parti a cura della Cardin Elettronica la quale ne ha vericato la
perfetta corrispondenza delle caratteristiche con quelle richieste
dalla normativa vigente.
• L'utilizzo dei prodotti e la loro destinazione ad usi diversi da quelli
previsti e/o consigliati, non è stata sperimentata dal costruttore,
pertanto i lavori eseguiti sono sotto la completa responsabilità
dell'installatore.
• Il programmatore qui descritto deve essere destinato solo all'uso
per il quale è stato espressamente concepito: "Il comando e
controllo di motori Cardin 230V".
• Il costruttore non risponde qualora l'impianto elettrico non risulti
conforme alle norme vigenti.
Attenzione! - Marcatura WEEE. Il simbolo indica che
il prodotto alla ne della propria vita utile deve essere
raccolto separatamente dagli altri riuti. L’utente dovrà
pertanto conferire l’apparecchiatura agli idonei centri
di raccolta differenziata dei riuti elettronici ed elettrici,
oppure riconsegnarla al rivenditore al momento dell’ac-
quisto di una nuova apparecchiatura di tipo equivalente,
in ragione di uno a uno.
L’adeguata raccolta differenziata per l’avvio al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili effetti negativi sull’ambiente e
sulla salute e favorisce il riciclo dei materiali.
Lo smaltimento abusivo del prodotto da parte del detentore
comporta l’applicazione delle sanzioni amministrative previste
dalla normativa vigente nello Stato Comunitario di appartenenza.
Attenzione! Installare sempre la battuta di arresto mec-
canico delle ante.
Per il montaggio della scatola consultare il libretto d'istruzione
ZVL365.01 fornito con il programmatore elettronico.
Programmatore per cancelli a una/due ante, di tipo scorrevole, a
battente o basculante con motorizzazione a 230 Vac.
Controllo digitale dei tempi di lavoro salvati in maniera separata per
ciascuna anta guidata da un display a 6 cifre. Funzionamento anche
in assenza di necorsa meccanici.
Selezione della coppia motrice. Controllo dello spunto iniziale, limitazi-
one di coppia e gestione dei rallentamenti con spazio di rallentamento
impostabile.
Predisposta per l’inserimento di una scheda radio-ricevente standard
Cardin.
La programmazione, eseguibile mediante un solo pulsante, permette
la regolazione della corsa totale delle ante.
Attenzione! Nel programmatore è presente la tensione
a 230 Vac.
• Per la conformità alla normativa sulla sicurezza elettrica,
è proibito collegare i morsetti 3, 4 e 5 direttamente ad un
circuito dove sia applicata una tensione superiore a
30 Vac/dc.
• Dopo aver installato il dispositivo, e prima di dare
tensione alla centralina, vericare che il movimento delle
ante eseguito in modo manuale (con motori sbloccati)
non abbia punti di resistenza particolarmente marcata.
• La connessione all’uscita per i "carichi controllati morsetti
6 e 7" permette di eseguire l’autotest (abilitabile mediante
i DIP 9 e 10) per la verica del corretto funzionamento dei
dispositivi di sicurezza.
• Accertarsi, prima di eseguire il collegamento elettrico,
che la tensione e la frequenza riportate sulla targhetta
caratteristiche corrispondano a quelle dell'impianto di
alimentazione.
• Tra la centralina di comando e la rete deve essere
interposto un interruttore onnipolare, con distanza di
apertura tra i contatti di almeno 3 mm.
• Non utilizzare cavo con conduttori in alluminio; non
stagnare l’estremità dei cavi da inserire in morsettiera;
utilizzare cavo con marcatura T min 85°C resistente agli
agenti atmosferici.
• I conduttori dovranno essere adeguatamente ssati in
prossimità della morsettiera in modo che tale ssaggio
serri sia l’isolamento che il conduttore (è sufciente una
fascetta).

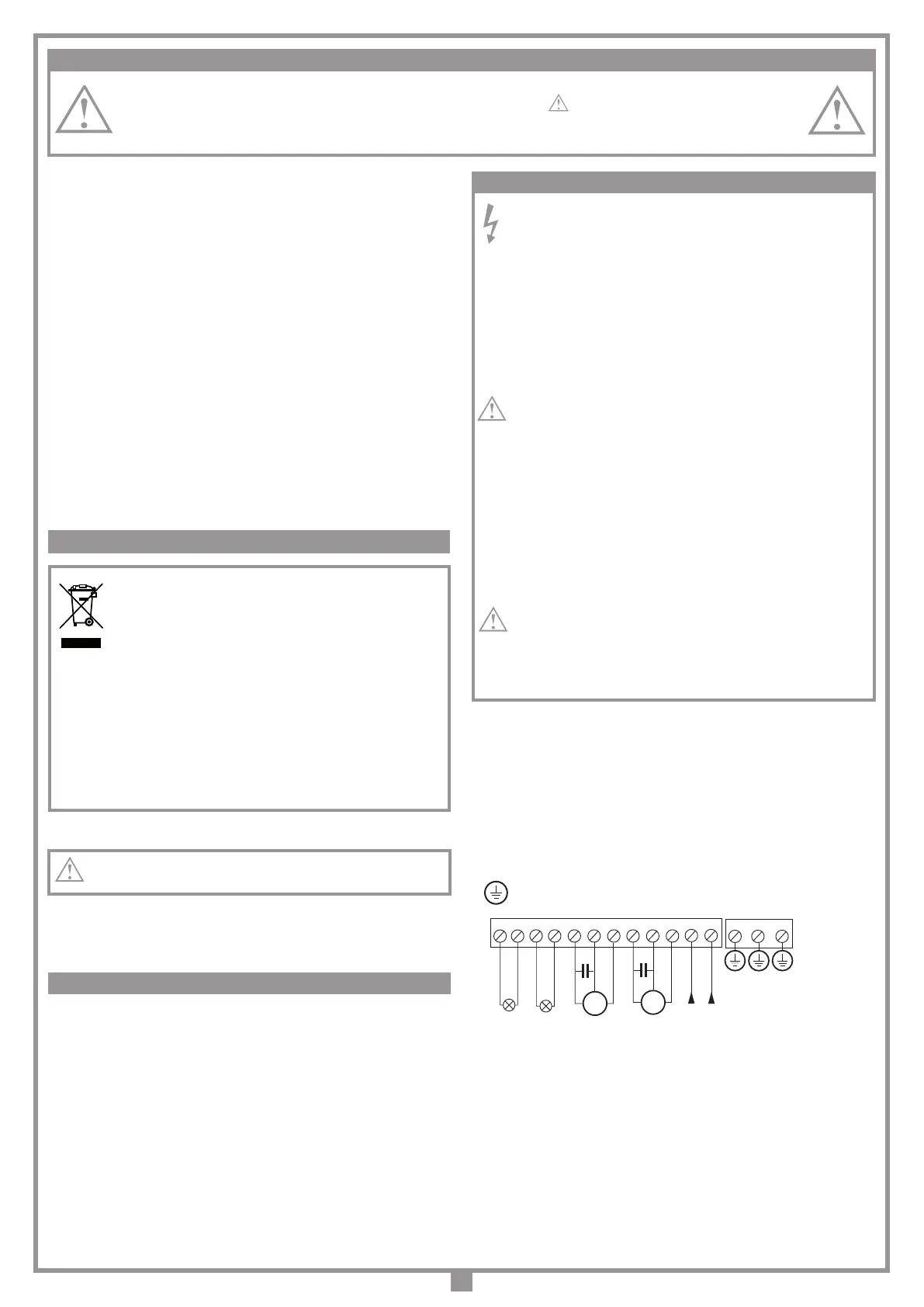

COLLEGAMENTI ALIMENTAZIONE CENTRALINA 230 Vac
• Collegare i li di comando e quelli provenienti dalle sicurezze.
• Portare l'alimentazione generale 230 Vac al programmatore
collegandolo ai morsetti 42, 43 e 44.
L = fase
N = neutro
= terra
• Collegare il motore M1 (quello che aprirà per primo) ai morsetti:
- 39 = Apertura;
- 40 = Chiusura;
- 41 = Comune.
• Collegare il motore M2 ai morsetti:
- 36 = Apertura;
- 37 = Chiusura;
- 38 = Comune.
AVVERTENZE IMPORTANTI AVVERTENZE IMPORTANTI AVVERTENZE IMPORTANTI
LEGGERE ATTENTAMENTE LE SEGUENTI AVVERTENZE PRIMA DI PROCEDERE ALL’INSTALLAZIONE.
PRESTARE PARTICOLARE ATTENZIONE A TUTTE LE SEGNALAZIONI DISPOSTE NEL TESTO. IL MANCATO
RISPETTO DI QUESTE POTREBBE COMPROMETTERE IL BUON FUNZIONAMENTO DEL SISTEMA E CREARE
SITUAZIONI DI PERICOLO GRAVE PER L'OPERATORE E GLI UTILIZZATORI DEL SISTEMA STESSO.
AVVERTENZE PER L'UTENTE
AVVERTENZE IMPORTANTI
PROGRAMMATORE ELETTRONICO
M2
OPEN
C.
CLOSE
CMN
32 33
35 36 37 38
39 40 41
42 43
34
44 45 46
LC 230V~
L
N
230V~
M1
OPEN
C.
CLOSE
CMN
LP 230V~
