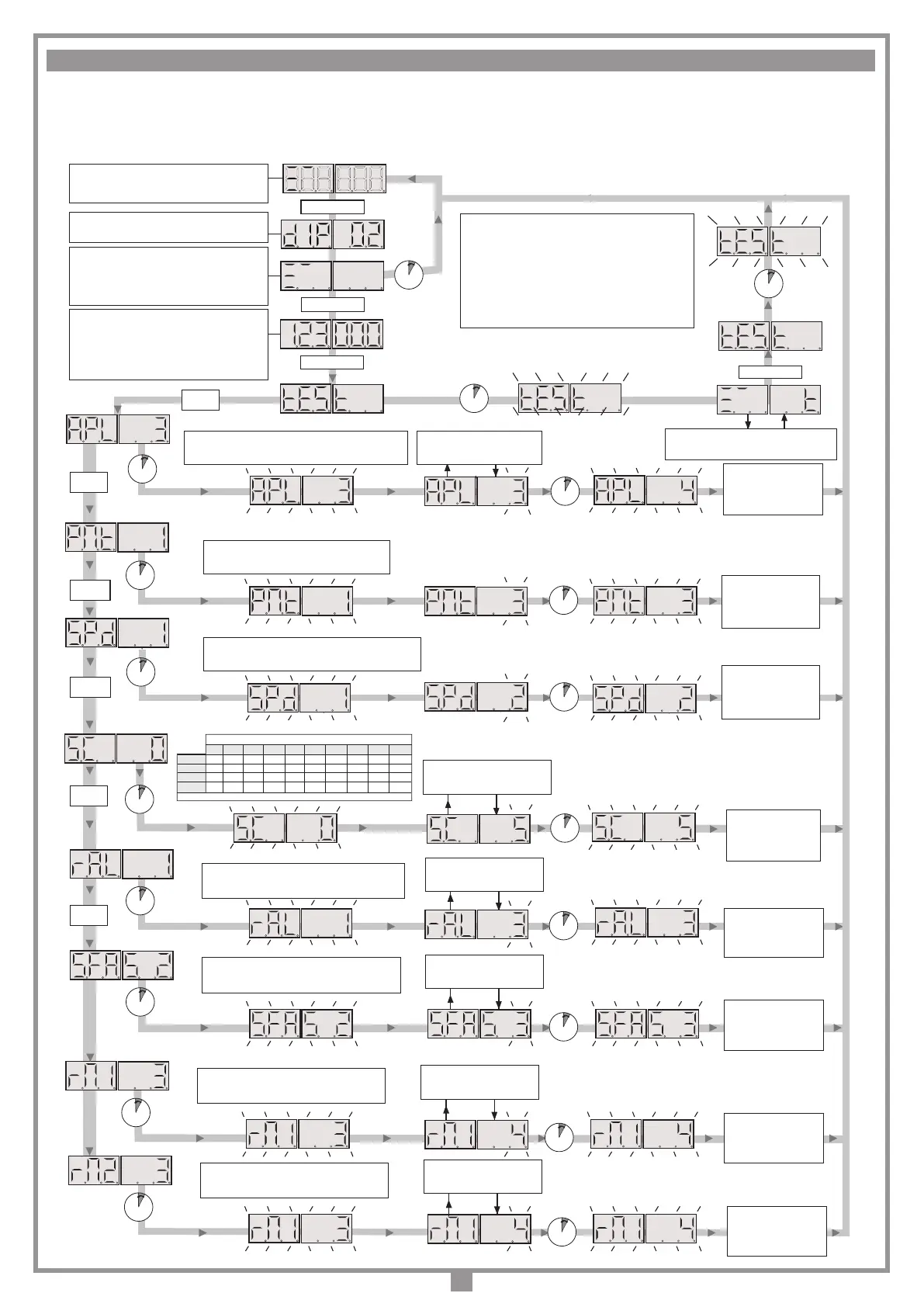

MENU DER ANZEIGE
Durch Betätigung der Taste PROG erfolgt der Zugriff zu den folgenden
Funktionen:
- Speicherung des Zustands der Dip-Schalter;
- Anzeige des Zustands der Steuerungen und der Sicherheiten;
- Anzeige der Anzahl der Manöver;
Auswahl des Sicherheitskontakts
0 1 2 3 4 5 6 7 8 9
TB N.C. N.C. N.C. N.C. N.C. N.C. N.C. N.C. 8.2 KΩ 8.2 KΩ
FTCS N.C. N.C. N.C. N.C. 8.2 KΩ 8.2 KΩ 8.2 KΩ 8.2 KΩ N.C. N.C.
FTCI N.C. N.C. 8.2 KΩ 8.2 KΩ N.C. N.C. 8.2 KΩ 8.2 KΩ N.C. N.C.
CSP N.C. 8.2 KΩ N.C. 8.2 KΩ N.C. 8.2 KΩ N.C. 8.2 KΩ N.C. 8.2 KΩ
Für die Werte von A bis F den Abschnitt «Auswahl des Kontakts» auf Seite 22 einsehen
10 Sek
10
Sek
PROG DRÜCKEN
Bei jedem Drücken der Taste ändert sich
die Einstellung (zwischen 0 ... 9 - A ...F).
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B.
5)
Auf dem Display leuchten die entsprechenden
Segmente des Befehlszustands (LED
eingeschaltet = Befehl aktiviert) und die
Sicherheitszustands (LED eingeschaltet =
Sicherheit in Ruhestellung) auf.
Die Anzahl der Manöver erscheint auf dem
Display. Diese Zahl bleibt immer angezeigt bis
die Eingabe geändert werden soll. Nach
Überschreiten 999999 wird die Ziffer der
Millionen von der Anzahl der aueuchtenden
Dezimalstellen angezeigt.
10 Sek
PROG DRÜCKEN
Der Zustand der Sicherheitsvorrichtungen TB,
FTCI, FTCS und CSP wird auf dem Display
immer angezeigt.
Speicherung der DIP-SCHALTER- Konguration
und Anzeige der Firmware-Version
(“02.”)
PROG
DRÜCKEN
PROG
DRÜCKEN
PROG DRÜCKEN
PROG DRÜCKEN
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B. 4)
10
Sek
10 Sek
PROG DRÜCKEN
Bei jedem Druck der Taste wird die
Nummer (von 1 bis 4) erhöht.
APL = Einstellung der begrenzten-Öffnungsweite- (Torügel 1):
1 = 1/3 der Laufstrecke : 2 = die Hälfte der Laufstrecke
3 = 2/3 der Laufstrecke : 4 = gesamte Laufstrecke
Im "test"-Modus (nur bei stillstehendem Motor
aktivierbar) können Prüfungen des Status der Befehle
und der Sicherheits-vorrichtungen vorgenommen und
Wartungsarbeiten ausgeführt werden.
Das Blinklicht schaltet sich bei jedem eingehenden
Befehl ("TA-TC-TD-TAL-TB-
FTCI-FTCS-CSP") einmal ein.
Zur Rückkehr zur normalen Betriebsweise “PROG”
drücken, wonach der Schriftzug "test" erscheint, nun 10
Sekunden abwarten.
10 Sek
10 Sek
PROG DRÜCKEN
Durch die aktivierung der Eingänge
("TA-TC-TD-TAL-TB-FTCI-FTCS-CSP") wird das
Blinklicht betätigt.
10
Sek
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B.
3)
10 Sek
Einstellung der Verlangsamungszeit
0 (Verlangsamung ausgeschlossen) 1(min) 2 - 3 - 4 - 5 (max.)
PROG DRÜCKEN
Bei jedem Druck der Taste wird
die Nummer (von 1 bis 3) erhöht.
10
Sek
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B.
3)
10 Sek
Einstellung der Phasenverschiebung der Flügel
1 = minimale Verschiebung 3 = maximaler Verschiebung
2 = mittler Verschiebung
PROG DRÜCKEN
Bei jedem Druck der Taste wird
die Nummer (von 1 bis 3) erhöht.
PROG
DRÜCKEN
PROG
DRÜCKEN
PMT = Einstellung der Motorleistung.
Von Niveau 1 (min) bis Niveau 8 (max)
PROG
DRÜCKEN
10
Sek
10 Sek
SPd= Geschwindigkeitsniveau während des Bremsens .
1 = minimale Geschwindigkeit
2 = maximaler Geschwindigkeit
PROG
DRÜCKEN
10
Sek
10 Sek
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B.
2)
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B.
3)
10 Sek
10 Sek
Einstellung der Laufzeittoleranz Motor 1
1 = Laufzeittoleranz minimum
8 = Laufzeittoleranz maximum
PROG DRÜCKEN
Bei jedem Druck der Taste wird
die Nummer (von 1 bis 8) erhöht.
10 Sek
Einstellung der Laufzeittoleranz Motor 2
1 = Laufzeittoleranz minimum
8 = Laufzeittoleranz maximum
PROG DRÜCKEN
Bei jedem Druck der Taste wird
die Nummer (von 1 bis 8) erhöht.
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B.
4)
10 Sekunden nach der letzten
Änderung erfolgt automatisch
der Austritt aus dem Verfahren
und die Speicherung des
eingestellten Wertes (z.B.
4)
10 Sek
- Zugang zum "Test"-Modus;
- Einstellung des Raumes für die begrenzte Öffnung;
- Einstellung der Motorleistung
- Motorentypwahl;
- Auswahl Sicherheitskontakt (N.C./8,2 kΩ);
- Einstellung der Verlangsamungszeit;
- Einstellung der Phasenverschiebung.
