En el display se encienden los segmentos
correspondientes al estado de los controles
(LED encendido = control activo) y los
dispositivos de seguridad (LED encendido =
dispositivo de seguridad en reposo).
El número de maniobras se visualiza en el
display y permanece siempre visualizado
mientras no se cambie selección. Después del
número
999999 , la cifra de los millones se indica
por medio del número de puntos decimales
encendidos.
10 seg
PULSAR PROG
El estado de los dispositivos TB, FTCI, FTCS, y
CSP se visualiza siempre en el display.
Memorización de la conguración de
DIP-SWITCH y visualización de la versión de
rmware (por ej. (“02.”)
PULSAR
PROG
PULSAR
PROG
PULSAR PROG
PULSAR PROG
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej. 4)
10 seg
10 seg
PULSAR PROG
Tras cada pulsación de la tecla se
incrementará el número (de 1 a 4).
APL=Selección del espacio de apertura limitada (hoja 1):
1 = 1/3
del recorrido : 2 = 1/2 del recorrido
3 = 2/3 del recorrido : 4 = recorrido completo
En la modalidad "test" (activable sólo con los motores
parados), es posible realizar comprobaciones sobre el
estado de los mandos de control y los dispositivos de
seguridad. El relampagueador se activa una vez tras
cada mando de control ("TA-TC-TAL-TD-TB-
FTCI-FTCS-CSP") recibido. Para regresar al
funcionamiento corriente, pulsar "PROG" -se visualiza el
mensaje "test"- y esperar 10 segundos.
10 seg
Activando las entradas ("TA-TC-TD-TAL-TB-
FTCI-FTCS-CSP")
se acciona el relampagueador .
10 seg
PULSAR PROG
10 seg
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej.
3)
10 seg
configuración tiempo de ralentización
0 (ralentización desactivada)
1 (mínimo) 2 - 3 - 4 - 5 (máximo)
PULSAR PROG
Tras cada pulsación de la tecla se
incrementará el número.
(de 1 a 5).
10 seg
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej.
3)
10 seg
configuración tiempo de desfase
1 = tiempo de desfase minimo
2 = tiempo de desfase medio
3 = tiempo de desfase máximo
PULSAR PROG
Tras cada pulsación de la tecla se
incrementará el número.
(de 1 a 3).
PULSAR
PROG
PULSAR
PROG
Selección del contacto de seguridad
0 1 2 3 4 5 6 7 8 9
TB N.C. N.C. N.C. N.C. N.C. N.C. N.C. N.C. 8.2 KΩ 8.2 KΩ
FTCS N.C. N.C. N.C. N.C. 8.2 KΩ 8.2 KΩ 8.2 KΩ 8.2 KΩ N.C. N.C.
FTCI N.C. N.C. 8.2 KΩ 8.2 KΩ N.C. N.C. 8.2 KΩ 8.2 KΩ N.C. N.C.
CSP N.C. 8.2 KΩ N.C. 8.2 KΩ N.C. 8.2 KΩ N.C. 8.2 KΩ N.C. 8.2 KΩ
Para el valor de A a F ver el apartado “selección del contacto” en la página 24
10 seg
10 seg
PULSAR PROG
Cada vez que se pulsa la tecla se
modica la conguración
(entre 0 ... 9 - A ...F).
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej.
5)
PMT = Seleccionar la potencia del motor.
desde nivel 1 (
mínimo ) a nivel 8 ( máximo )
PULSAR
PROG
10 seg
10 seg
SPd= nivel de velocidad en fase de ralentización .
1 = velocidad mínimo 2 = velocidad máximo
PULSAR
PROG
10 seg
10 seg
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej.
3)
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej.
2)
10 sec
10 sec
Configuración tiempo de recuperación del motor 1
1 = recuperación mínima 8 = recuperación máxima
PULSAR PROG
Tras cada pulsación de la tecla se
incrementará el número.
(de 1 a 8).
10 sec
10 sec
Configuración tiempo de recuperación del motor 2
1 = recuperación mínima 8 = recuperación máxima
PULSAR PROG
Tras cada pulsación de la tecla se
incrementará el número.
(de 1 a 8).
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej.
4)
Después de 10 segundos
contados a partir de la
última modificación, se
saldrá automáticamente y
se guardará el valor
seleccionado (ej.
4)

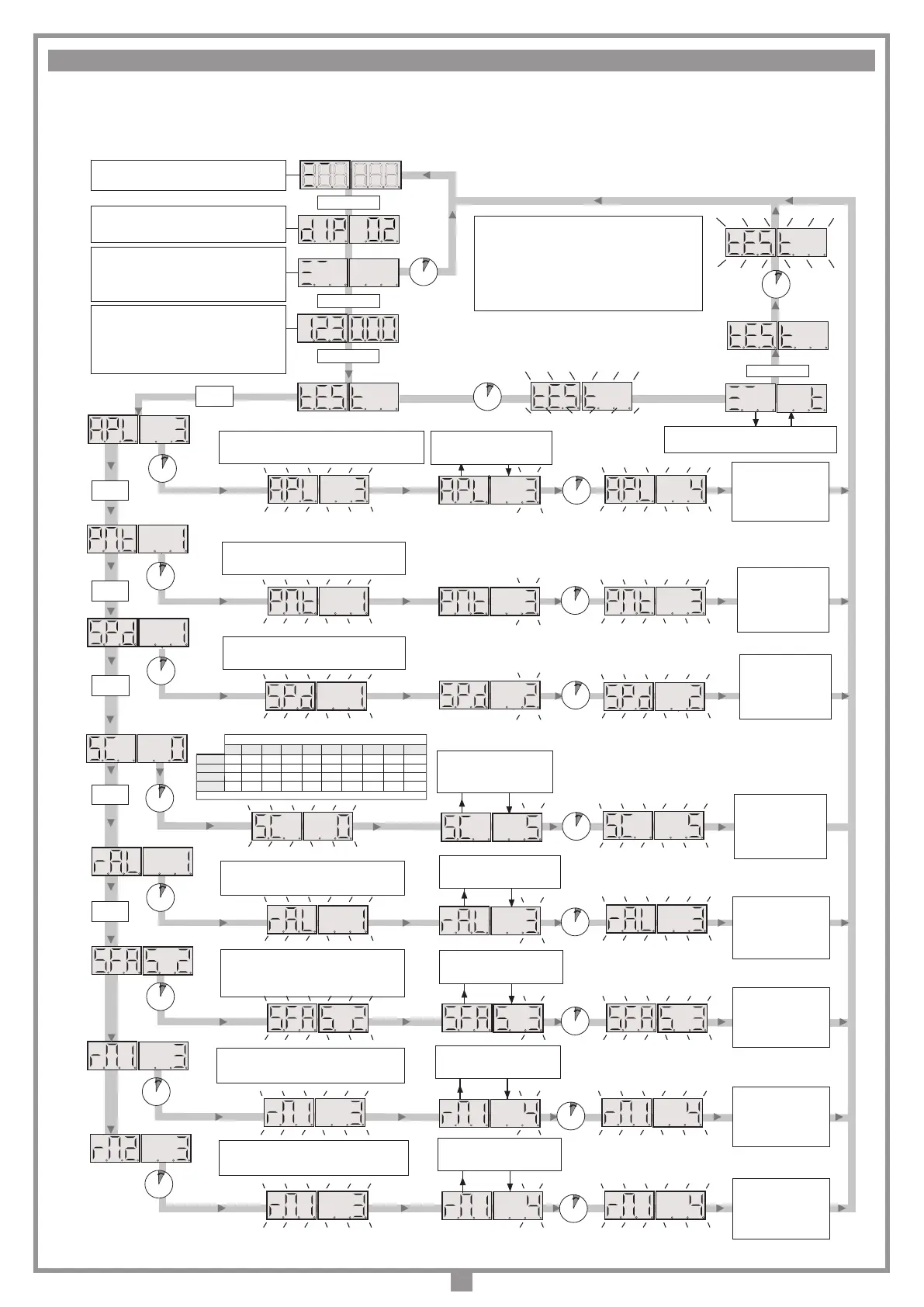

MENÚ DE VISUALIZACIÓN
Actuando sobre la tecla PROG, se accede -en secuencia- a las siguientes
funciones:
- memorización del estado de los dip-switches;
- visualización del estado de los dispositivos de mando y seguridad;
- visualización del número de maniobras;
- entrada en modalidad "test";
- selección del espacio de apertura limitada;
- conguración del potencia del motor;
- selección del tipo de motor;
- selección contacto de seguridad (N.C./8.2 kΩ);
- conguración tiempo de ralentización;
- conguración tiempo de desfase.
