16. Collegamenti elettrici
Avvertenze preliminari
Le informazioni di dettaglio sulla macchina (misure,
dimensioni, attacchi, spazi di rispetto, ecc.) sono riportate
nel capitolo “dati tecnici”.
Il costruttore non è responsabile di eventuali danni causati
dalla mancanza di messa a terra o dall’inosservanza di
quanto riportato negli schemi elettrici.
Verificare che:
Le caratteristiche della rete elettrica siano adeguate agli
assorbimenti dell’apparecchio, considerando anche eventuali
altri macchinari in funzionamento parallelo.
La tensione di alimentazione elettrica corrisponda al valore
nominale +/- 10%, con uno sbilanciamento massimo tra le
fasi del 3%.
È obbligatorio:
L’impiego di un interruttore magnetotermico onnipolare,
sezionatore di linea lucchettabile, conforme alle Norme CEI-
EN (apertura dei contatti di almeno 3 mm), con adeguato
potere di interruzione e protezione differenziale in base
alla tabella dati elettrici di seguito riportata, installato in
prossimità dell’apparecchio
Realizzare un efficace collegamento a terra.
Per il collegamento tra unità interna ed esterna, utilizzare
un cavo unico multipolare a doppio isolamento tipo FG7.
È vietato l’uso dei tubi del gas e dell’acqua per la messa a
terra dell’apparecchio.

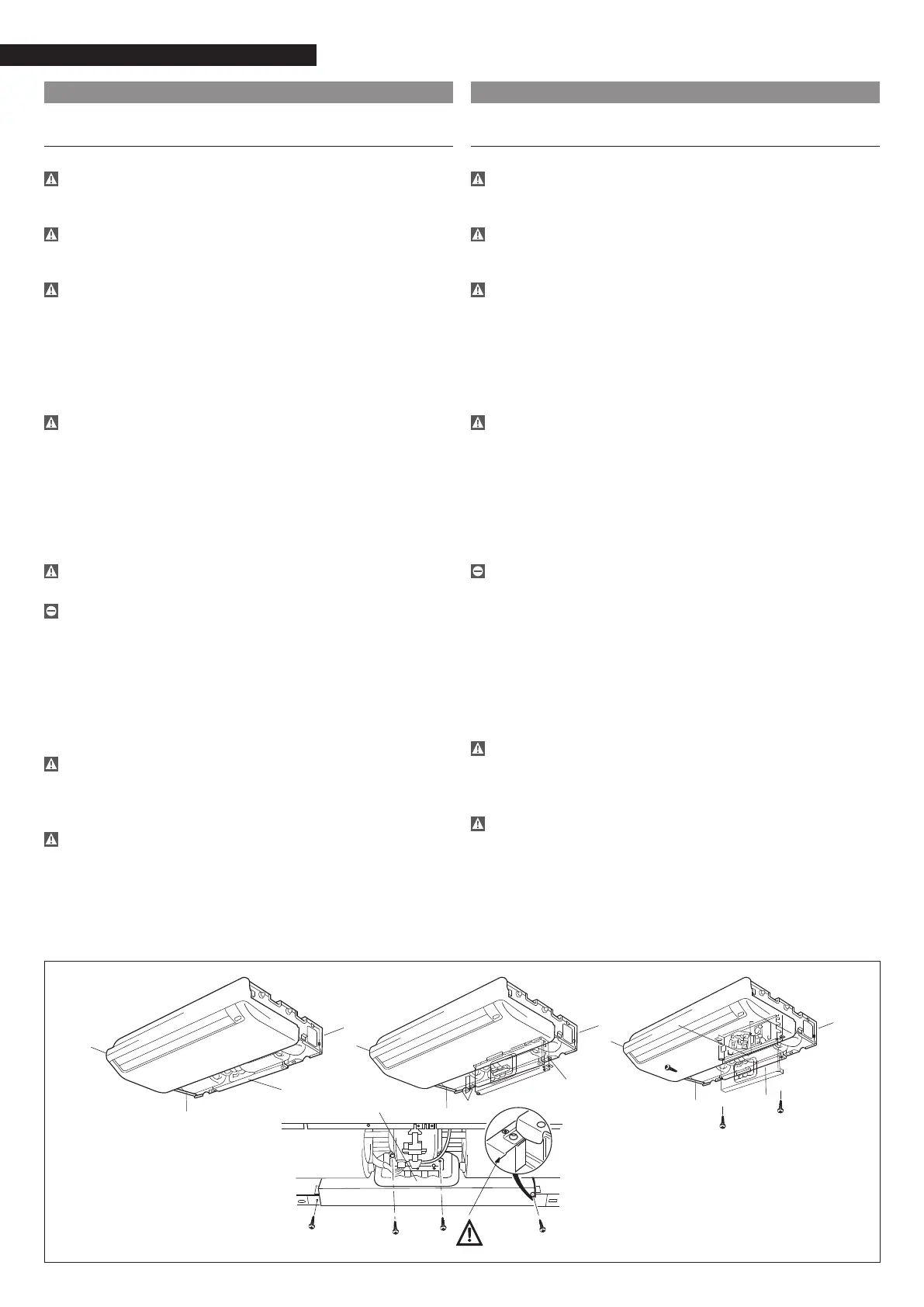

Estrazione del quadro elettrico
Rimuovere le viti di fissaggio
Estrarre il quadro dall’alloggiamento
Rimuovere le viti di fissaggio
Rimuovere il coperchio del quadro elettrico
Non rimuovere totalmente le viti per l’estrazione del quadro
elettrico.
Collegamento
Per il collegamento tra unità interna ed esterna fare
riferimento al manuale installatore dell’unità esterna
abbinata.
Al termine dei collegamenti:
Fermare i cavi con fermacavi predisposti.
1 Quadro elettrico
2 Coperchio del quadro elettrico
EN
16. Electrical connections
Preliminary instructions
Detailed information on the unit (measurements,
dimensions, fastenings, required distances, etc.) are
shown in the “Technical Data” chapter.
The manufacturer waives all liability for damages
caused by lack of grounding or departure from the
electrical diagrams.
Check that:
The characteristics of the power supply network shall be
appropriate for the unit’s power requirements, taking
into account also other equipment which might be
operated in parallel.
Electrical voltage shall be equal to the nominal value +/-
10%, with a maximum phase unbalance of 3%.
Mandatory items:
The use of an omnipolar magnetothermic switch,
lockable line disconnector, compliant with CEI-EN
standards (contacts open by at least 3 mm), with
adequate disconnection power and differential
protection in compliance with the electrical data table
below, installed next to the unit.
Ground the unit thoroughly.
Use a single, double insulation, FG7-type multi-pin
wire to connect the indoor and outdoor units.
Do not use gas and water pipes to ground the unit.
Removing the electrical box
Remove the fixing screws
Remove the box from the housing
Remove the fixing screws
Remove the electrical box cover
Not totally remove the screws for the extraction of the
electrical box.
Connection
Please refer to the installer manual of the relevant
outdoor unit to connect the indoor and outdoor units.
When all the connections:
Fasten the cables with the supplied cable grips.
1 Electric component box
2 Electric component box cover
