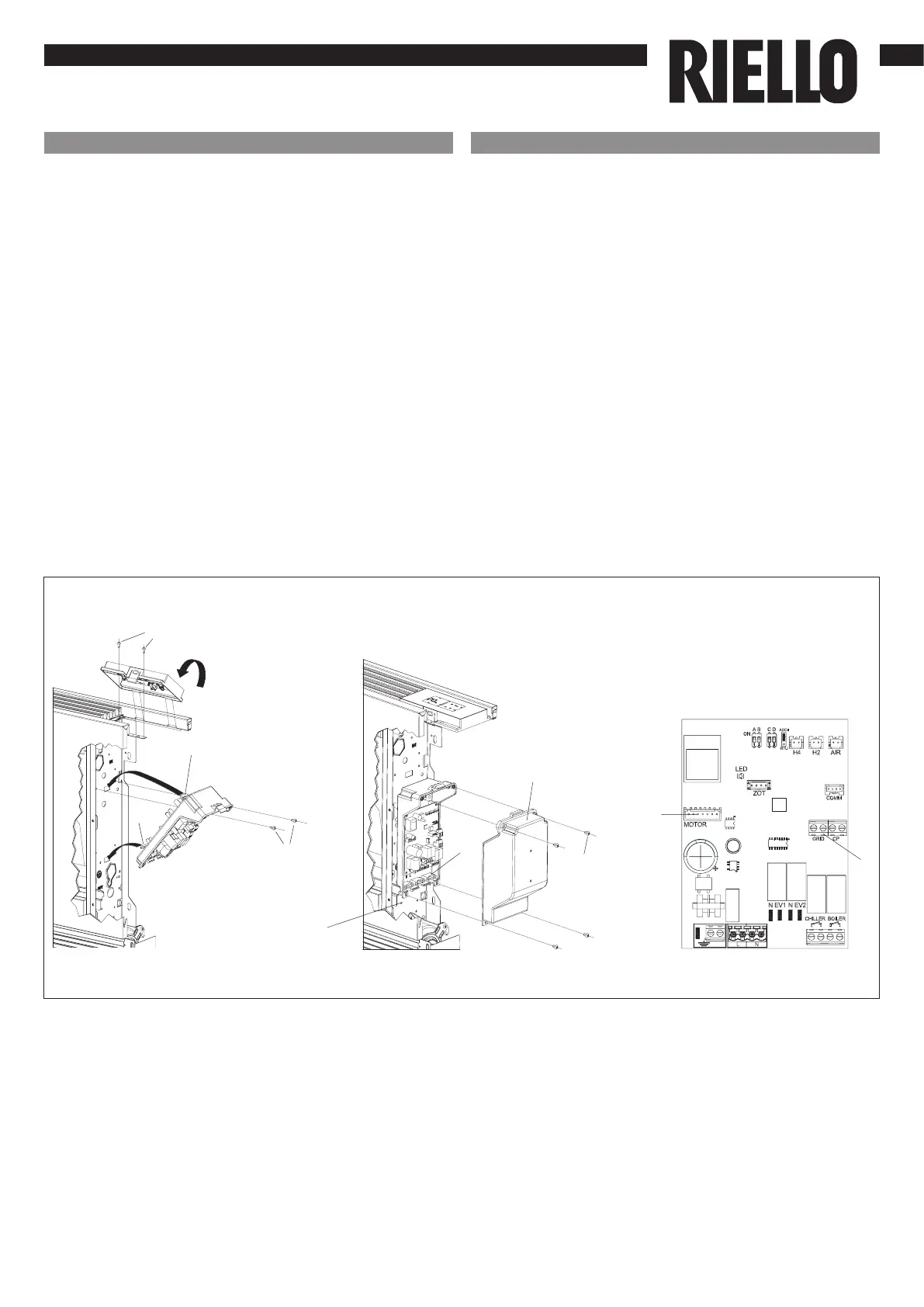

e Design Inverter Plus sem microinterruptor. Para as
outras versões, remova a ponte e ligue os dois terminais
provenientes do microinterruptor de segurança da grelha*.
 ligue o conector da sonda de água H2 presente no aparelho,
a sonda de temperatura da água controla a temperatura
dentro das baterias e determina o arranque do ventilador
com base nos parâmetros predenidos (funções de
temperatura mínima de inverno e de temperatura máxima
de verão). Verique se está corretamente inserida na
cavidade presente na bateria.
 efetue as ligações elétricas (
consulte também o parágrafo
“Montagem da sonda de temperatura do ar“
), organize
as cablagens, xe os cabos com ajuda das 3 forquilhas
fornecidas (ref.G);
 feche a caixa, xando os 4 parafusos (ref.H);
 volte a montar o painel lateral estético do aparelho;
 aperte o parafuso superior no painel de controlo;
 coloque as tampas dos parafusos no respetivo alojamento
no painel de controlo;
* Para versões com ligações hidráulicas à direita, consulte o
respetivo parágrafo.
EN
jumper that ensures the operation of the Design Inverter
e Design Inverter Plus versions without microswitch. For
the other versions remove the jumper and connect the
two terminals from the grid safety microswitch*.
connect the water probe connector H2 on the Cooler-
convector/cooler-radiator; the water temperature
probe checks the temperature inside the batteries
and determines the start of the fan based on the set
parameters (minimum winter and maximum summer
functions). Check that it is inserted correctly in the well
on the battery.
make the electrical connections (see also section
“Mounting air temperature sensor”), order the wiring
and x the wires using the 3 supplied clamps (ref. G);
close the box and x with the 4 screws (ref. H);
mount the aesthetic side panel on the Cooler-convector/
cooler-radiator;
tighten the upper screw on the control panel;
place the screw cover into the slot on blind panel;
* For versions with hydraulic connections on the right
refer to the relevant paragraph.
