Installation

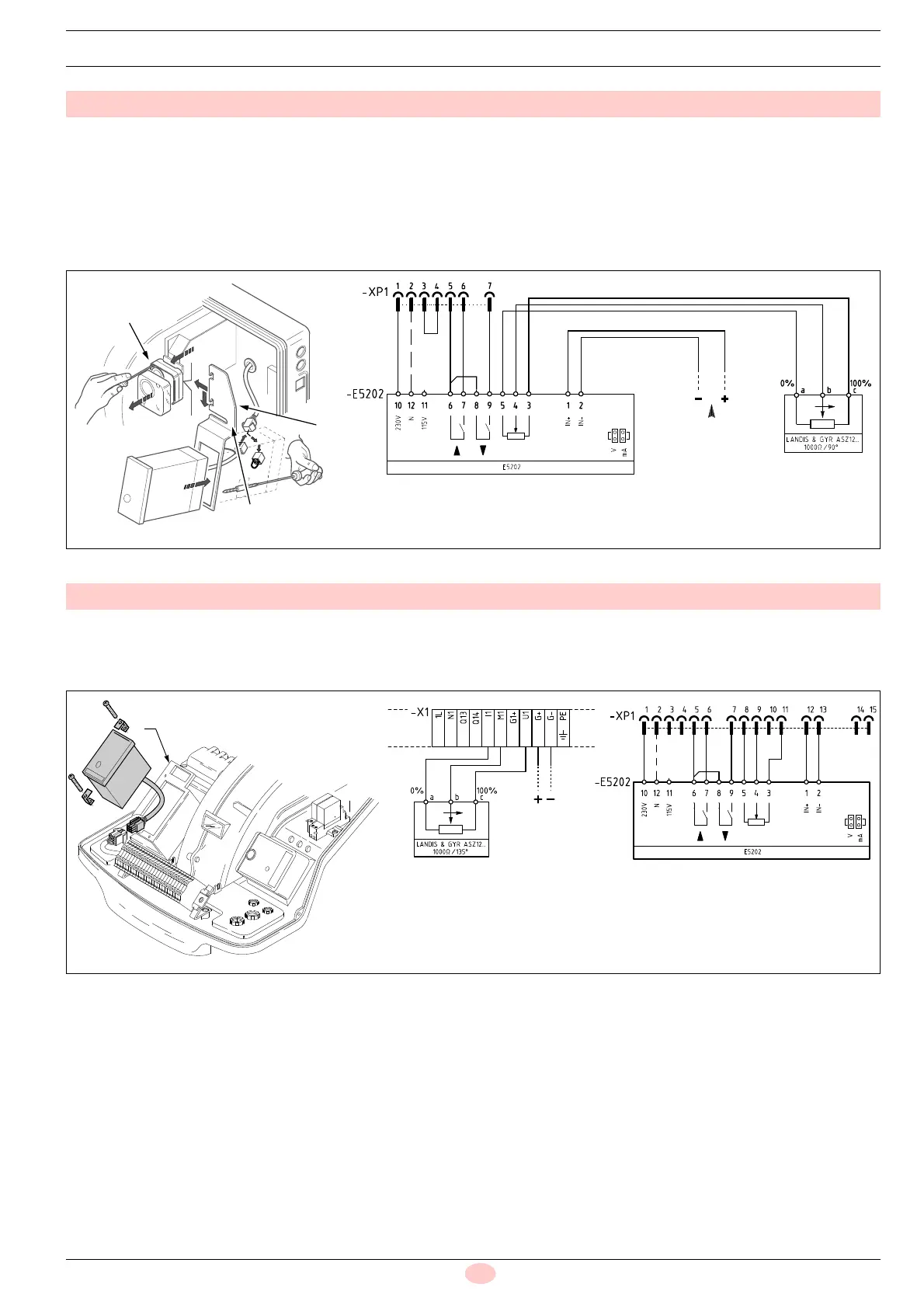

Insérer le convertisseur dans le support 1)(Fig. 6) prévu à cet ef-
fet et le fixer avec les deux vis et étriers fournis avec le kit.
Enlever le couvercle du pressostat 2)(Fig. 6) et desserrer les
deux vis de fixation pour obtenir l'espace nécessaire pour enfiler
la bride 1)(Fig. 6), en l'accrochant aux vis.
Pendant cette opération il est nécessaire de faire passer le câble
du pressostat à l'intérieur de la fente d'introduction 3)(Fig. 6).
Débrancher la fiche «A» sur la connexion du brûleur (à conser-
ver, nécessaire pour le fonctionnement sans kit).
Brancher la fiche “B” du convecteur dans la prise du brûleur cor-
respondante.
Voir le schéma électrique de la.Fig. 6.
Insérer le convertisseur dans le support 1)(Fig. 7) prévu à cet ef-
fet et le fixer avec les deux vis et étriers fournis avec le kit.
Brancher la fiche du convecteur dans la prise du brûleur corres-
pondante.
Voir le schéma électrique de la Fig. 7.
Code 3010410
Fig. 6
20091804
Segnale in
ingresso
4-20 mA / 0-10 V
2
3
1
20091802
Code 3010415
Fig. 7
D3936
1
Signal en
entrée
4-20 mA / 0-10 V
