Installation

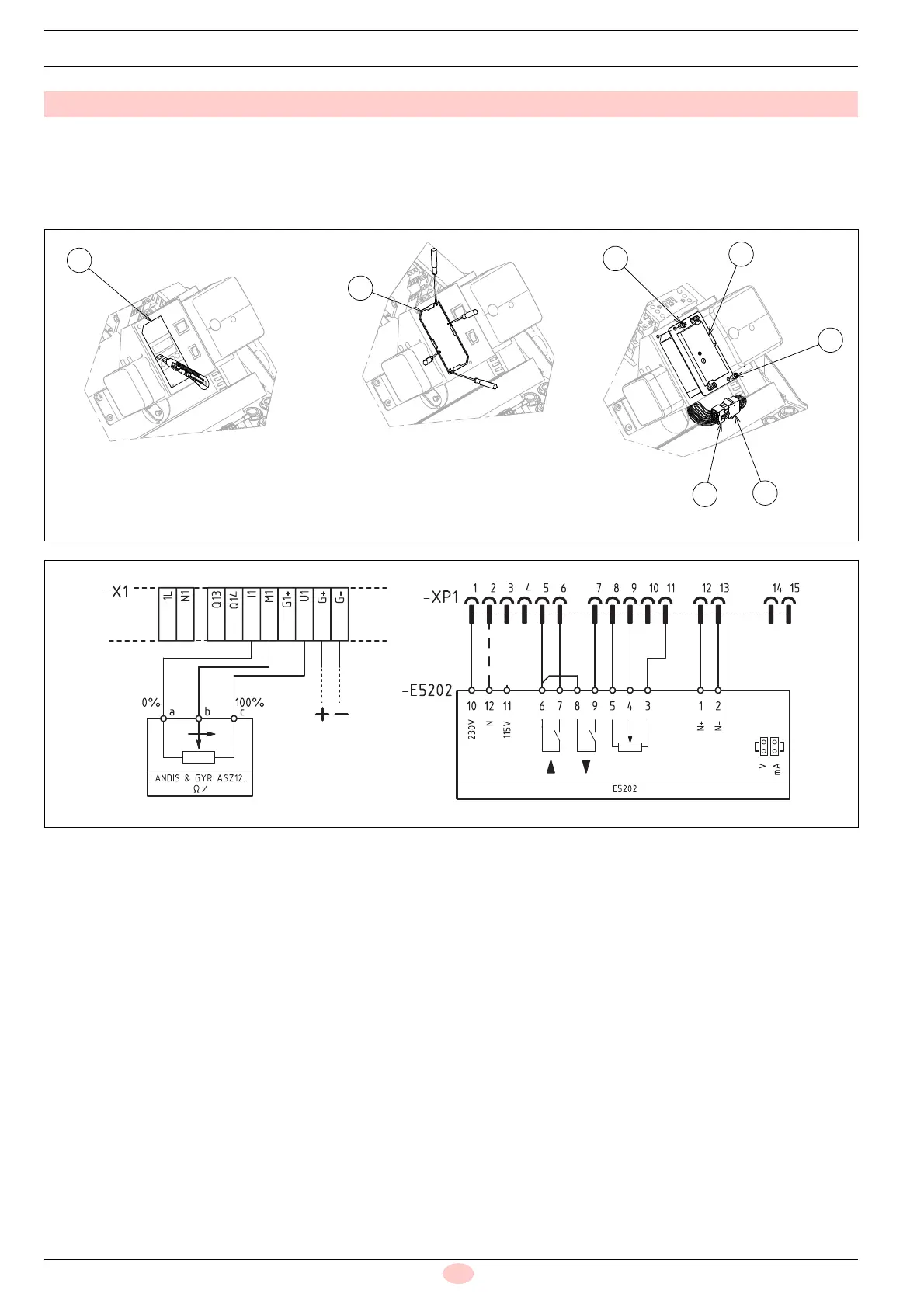

– Couper long la ligne en surbrillance en 1)(Fig. 8);
– enlever la plaque de couverture 2)(Fig. 8), en faisant levier
avec un tournevis dans les quatre points indiqués;
– insérer le convertisseur de signal 3) dans la bride du brûleur
et fixer avec les 2 vis 4).
Branchement électrique:
– connecter la fiche 5) sortant du convertisseur de signal à la
correspondante prise 6) du brûleur.
Voir le schéma électrique de la Fig. 9.
Code 20074479
1
2
4
3
4
5
6
Fig. 8
20093518
20093571
20123712
90°
1000
Fig. 9
Segnale in
ingresso
4-20 mA / 0-10 V
20123509
