Motore
6A
123456
1
8
6
D5806
Bleu
Thermostat de
sécurité
Bornier de la boîte
de contrôle
Marron
Noir
87
85
86
30
M
Bornier
2345
16A
24 V DC
Thermostat de réglage
Longueur maximale
Section minimale
864
mm
2
10 8 6
m
CABLE D’ALIMENTATION
Vanne
Relais
brûleur
NOTES
– Pour enlever la boîte de contrôle du brû-
leur, desserrer la vis (A) (voir figure ci-
contre) et tirer dans le sens de la flèche.
– Le capteur flamme est monté directement sur
la boîte de contrôle (au-dessous du transfor-
mateur d’allumage) sur un support à embro-
chage rapide.
CONTROLE
Vérifier l’arrêt du brûleur en ouvrant les circuits
des thermostats.
NE PAS INVERSER LE POSITIF AVEC LE NEGATIF:
l’inversion compromet le fonctionnement de la boîte de contrôle

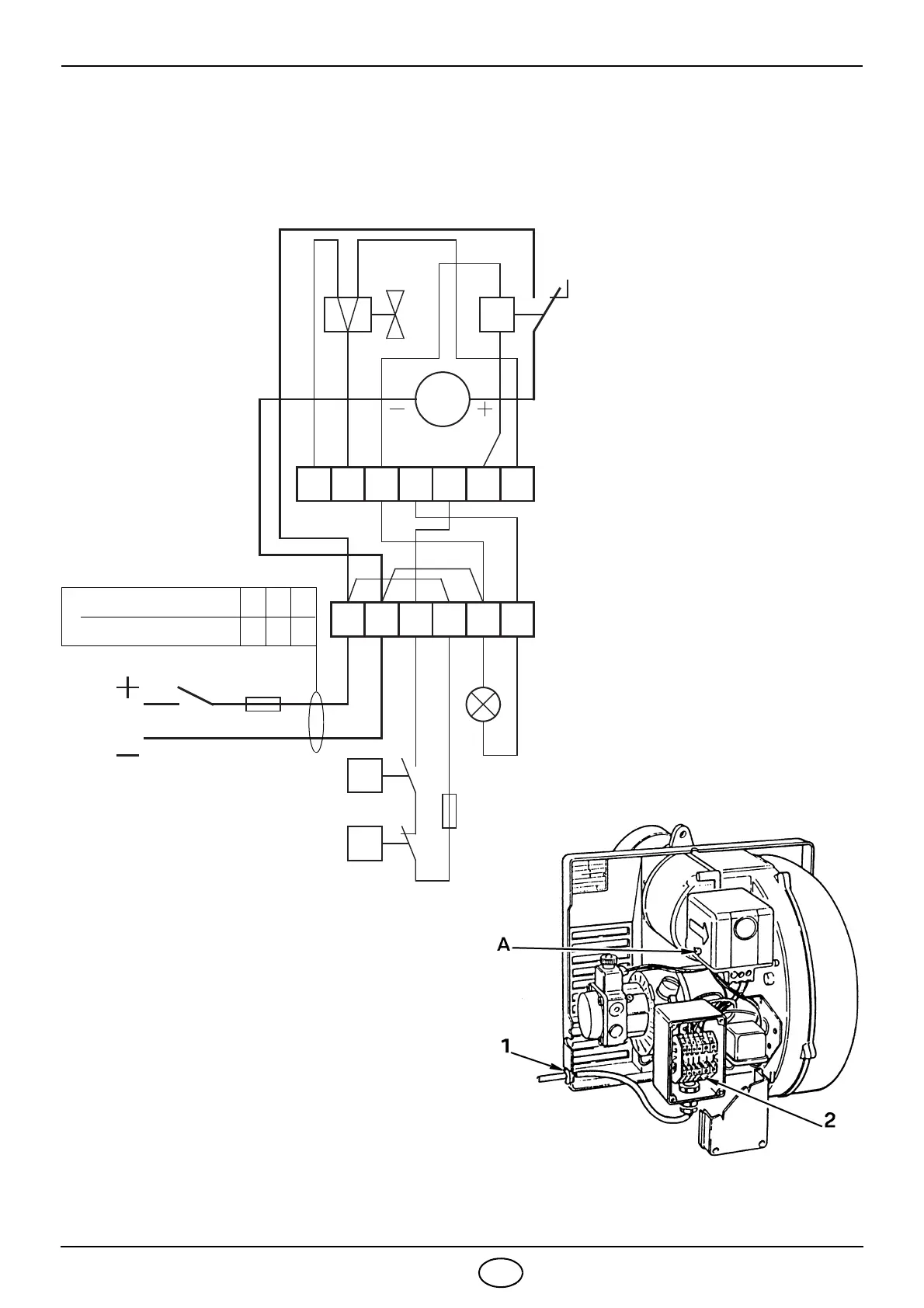

CONNEXIONS ELECTRIQUES
A EXECUTER
PAR L’INSTALLATEUR
La tension d’alimentation est
mesurée aux bornes 1 - 2
(sur le bornier brûleur)
avec le brûleur éteint.
1 - Presse-étoupe
2 - Bornier brûleur
S7340
Signalisation de
sécurité extérieure
(24V DC - 0,5A max.)
