Riello G20 D.C. - Innesco Pompa

2361
4
I

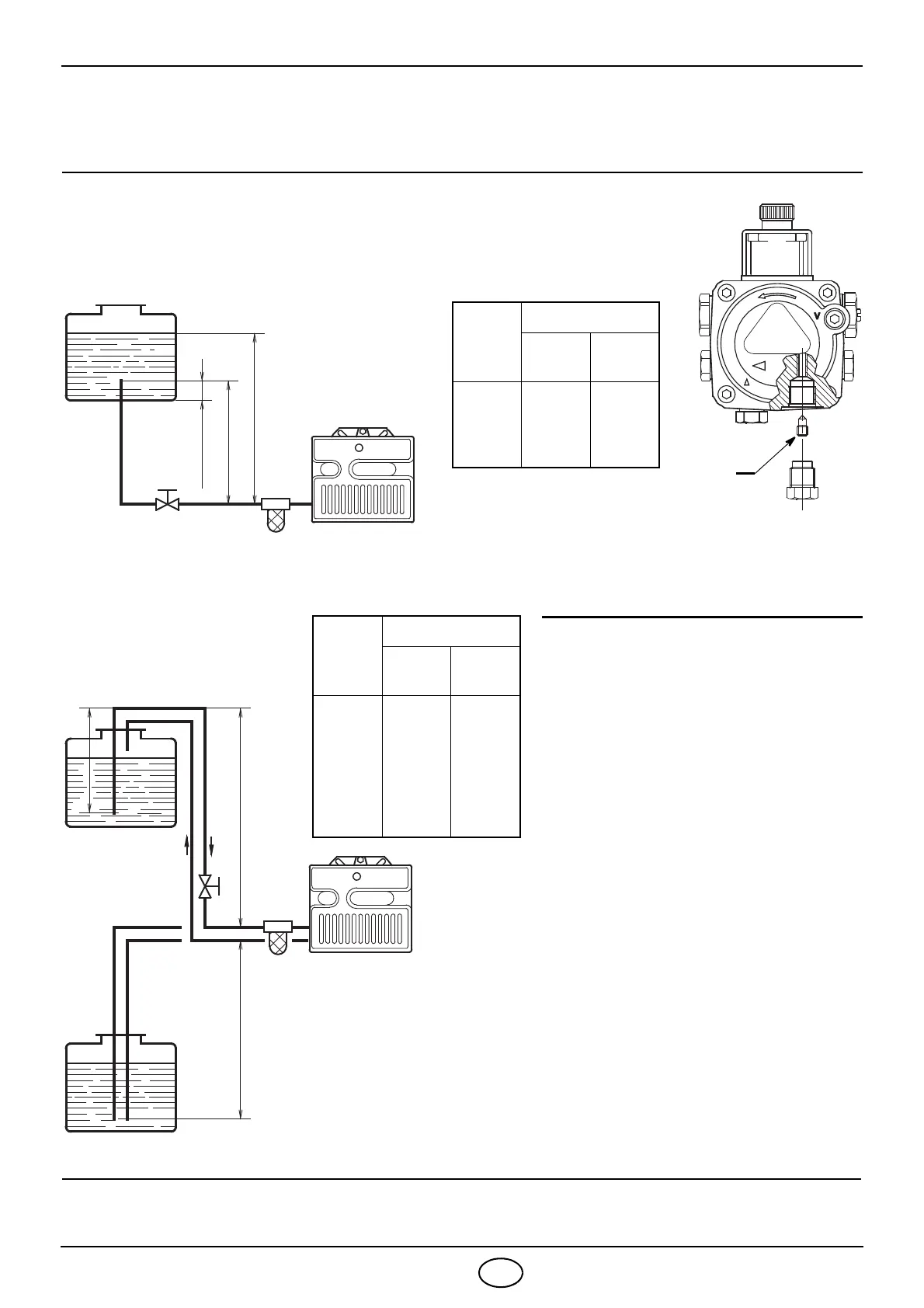

IMPIANTI IDRAULICI
Attenzione: Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlu-
sioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.
Non si deve superare la depressione max.
di 0,4 bar (30 cm Hg). Oltre tale valore si
ha liberazione di gas dal combustibile.
Si raccomanda che le tubazioni siano a
perfetta tenuta.
Si raccomanda che le tubazioni siano a
perfetta tenuta.
Negli impianti in depressione si consi-
glia di far arrivare la tubazione di ritor-
no alla stessa altezza della tubazione di
aspirazione. In questo caso non è neces-
saria la valvola di fondo.
Se invece la tubazione di ritorno arriva
sopra il livello del combustibile la valvola
di fondo è indispensabile.
Questa soluzione è meno sicura della pre-
cedente per la possibile mancanza di
tenuta della valvola.
INNESCO POMPA
Avviare il bruciatore ed attendere l’inne-
sco. Se avviene il blocco prima dell’arrivo
del combustibile, attendere 20 secondi
almeno, poi ripetere l’operazione.
E’ necessario installare un filtro sulla linea di alimentazione del combustibile.
H
metri
Lmetri
I. D.
8 mm
I.D.
10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
IMPORTANTE
La pompa è predisposta per funzionamento bitubo.
Per il funzionamento monotubo è necessario togliere la vite di by-pass (A).
(Vedi figura a lato).
A
H
meters
Lmeters
I. D.
8 mm
I.D.
10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
Hmax. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
D5199
H = dislivello.
L = max. lunghezza del
tubo di aspirazione.
ø i = diametro interno del
tubo.
INNESCO POMPA
Allentare il tappo del manometro (5, fig. 1) e attendere
che il combustibile fuoriesca.
