REGOLAZIONE COMBUSTIONE
In conformità con la EN267, l’applicazione del bruciatore alla caldaia, la regolazione e il collaudo,
devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il
controllo della concentrazione di CO e CO
2
nei fumi, della loro temperatura e di quella media
dell’acqua della caldaia.
A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la
regolazione della testa di combustione, la regolazione della serranda, secondo la tabella
seguente.
I valori indicati in tabella sono riferiti al 12,5 % di CO
2
al livello del mare e con tensione nominale
26 V D.C.
UGELLI CONSIGLIATI:Monarch type R
Delavan type B
Steinen type S
Danfoss type S
PRESSIONE: 12 bar: La pompa lascia la fabbrica tarata a tale valore.
14 bar: Migliora l’aggancio fiamma all’elica.
È quindi indicata per le accensioni a basse temperature.
REGOLAZIONE TESTA: Va fatta all’atto del montaggio dell’ugello, con boccaglio
smontato. Dipende dalla portata del bruciatore e si esegue
ruotando l’asta di regolazione fino a che il piano terminale
del boccaglio collima con la tacca indicata in tabella.
Ugello Pressione
pompa
Portata
bruciatore
Regolazione
testa
Regolazione
serranda
GPH Angle bar kg/h ± 4% Set-point Set-point
2.00 60° 12 - 14 8.6 - 9.3 1 1.9 - 2.0
2.25 60° 12 - 14 9.7 - 10.5 1.5 2.2 - 2.4
2.50 60° 12 - 14 10.7 - 11.7 2 2.4 - 2.6
3.00 60° 12 - 14 12.9 - 14.0 3 3.7 - 4.4
3.50 60° 12 - 14 15.0 - 16.3 5 4.0 - 4.6
4.00 60° 12 17.2 6 4.8

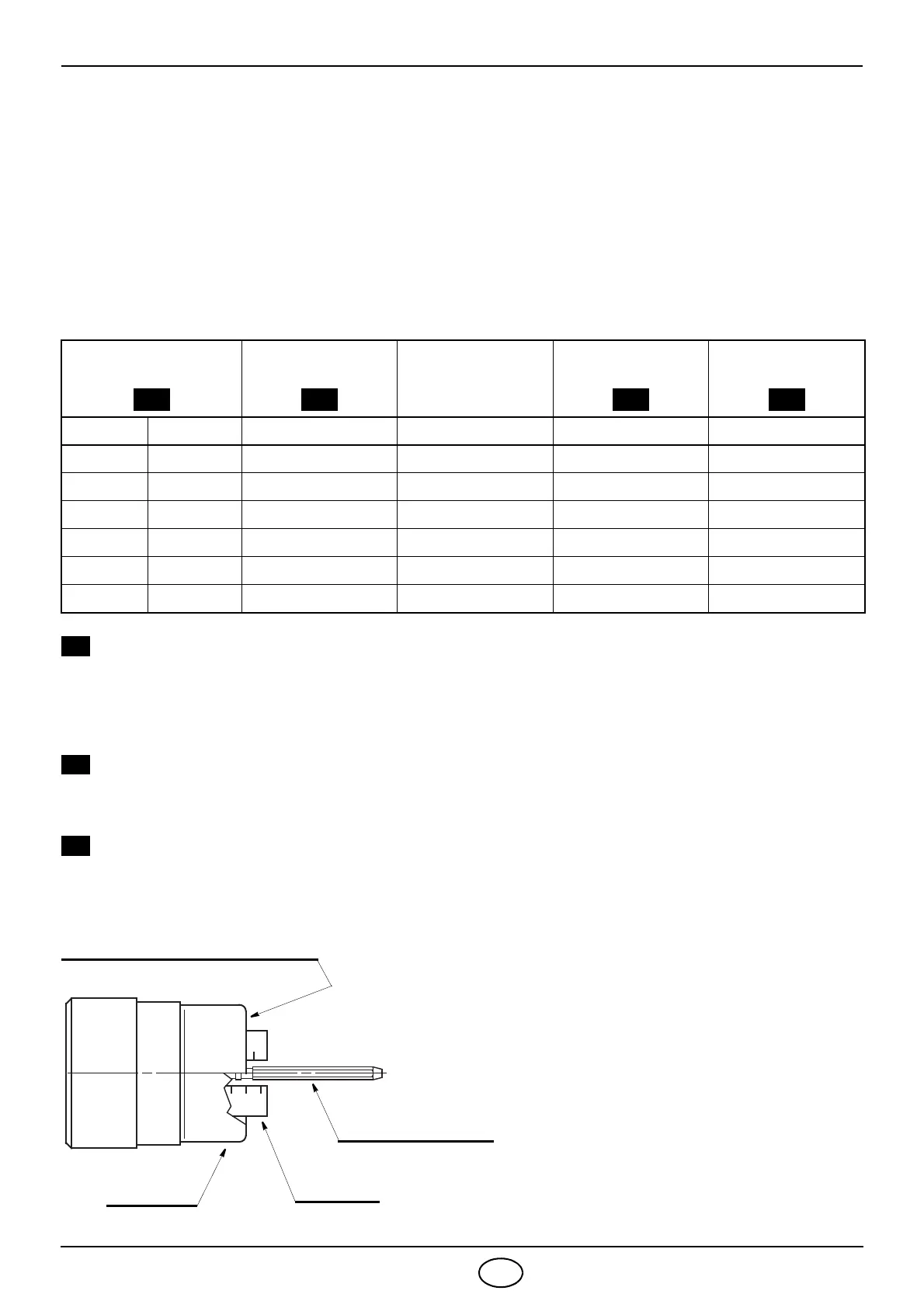

Nello schizzo a lato la testa è regolata per
una portata di 3,00 GPH a 12 bar.
La tacca 3 dell’indicatore coincide con il
piano terminale del boccaglio come indicato
in tabella.
Boccaglio
Asta di regolazione
Indicatore
Piano terminale boccaglio
