Descrizione tecnica
3.3 Dati tecnici
Tab. B
(*) Il grado di protezione “IP54” si può ottenere rimuovendo la
spina 6 poli.
3.4 Componenti
Il Multibloc è costituito da:
Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Pressostato gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Stabilizzatore di pressione . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Valvola di sicurezza ad apertura rapida . . . . . . . . . . . . . . . . N. 1
Valvola di regolazione 1° e 2° stadio ad apertura lenta . . . . N. 1
3.5 Descrizione
1 Flangia
2 Presa di pressione (MB 415/2)
3 Viti fissaggio flangia
4 Regolazione stabilizzatore
5 Regolazione freno
6 Ghiera regolazione portata 2° stadio
7 Vite bloccaggio ghiera (non sigillata)
8 Pressostato gas di minima
9 Ghiera regolazione portata 1° stadio
10 Presa di pressione (MB 405-407/2)
11 Presa di pressione (MB 410-412/2)
Modello MB 405 - 407 MB 410 - 412 MB 415
Max. pressione di alimentazione 360 mbar (36 kPa)
Grado di protezione IP 54 versione “RT ..” - IP 4X versione “SD ..” (*)
Temperatura ambiente -15°C fino a + 70 °C
Valvola elettromagnetica DIN EN 161, classe A, gruppo 2
Tensione/frequenza ~ (AC) 50-60 Hz, 230 V - 15 % + 10 %
Potenza/assorbimento
- pressione uscita fino a 20 mbar 65 VA ~(AC) 230 V, 20 °C 80 VA ~(AC) 230 V, 20 °C
Dispositivo antipolvere Filtrino con maglie 0,8 mm; è possibile il cambio del filtro senza necessità di smontare l’ar-
matura.
5
6
4
3
8
2
9
1
11
10
7

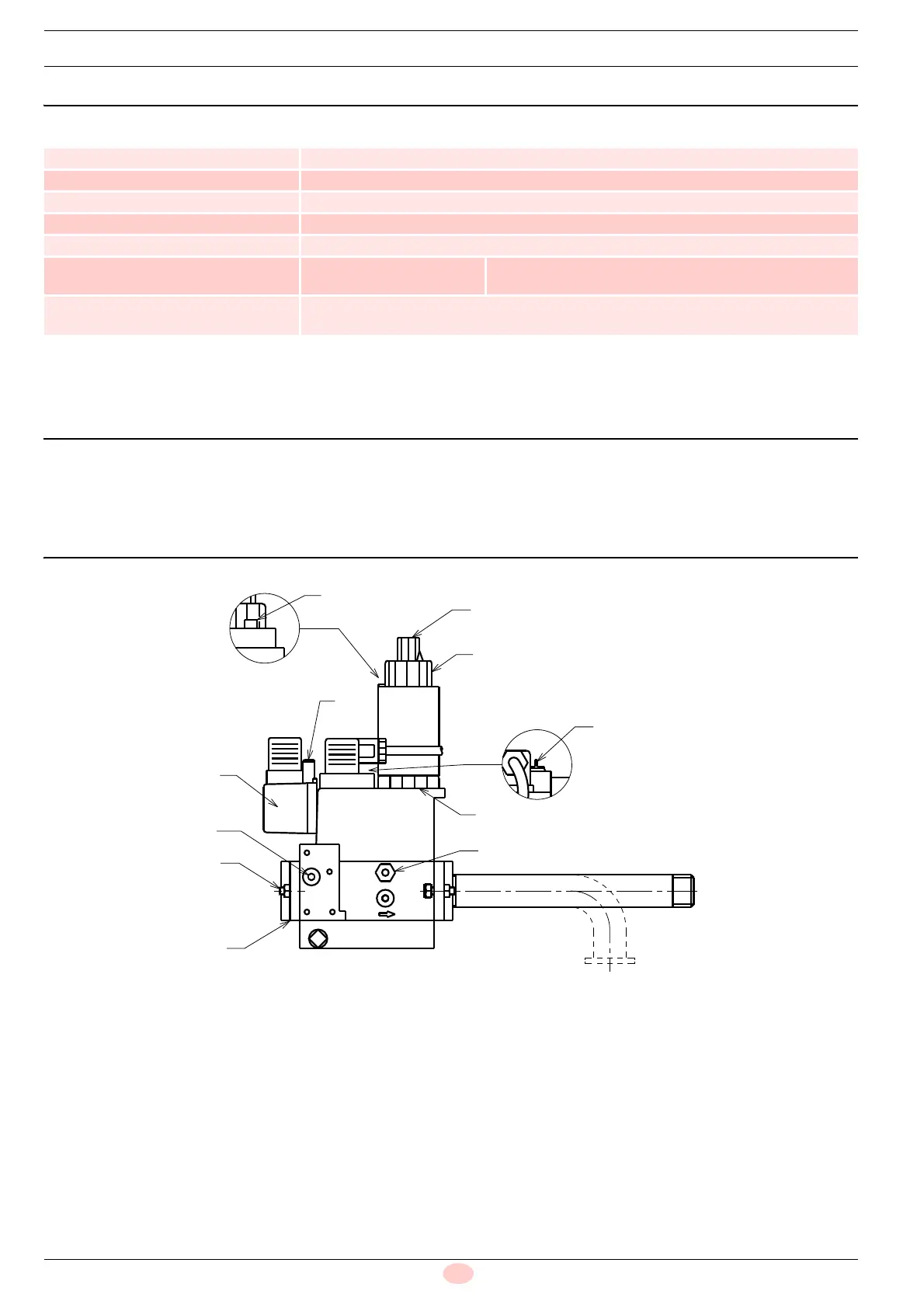

Fig. 1
20049514
