Riello MB 405/2 - Page 7

5
20049136
I
Descrizione tecnica
3.6 Dimensioni d’ingombro

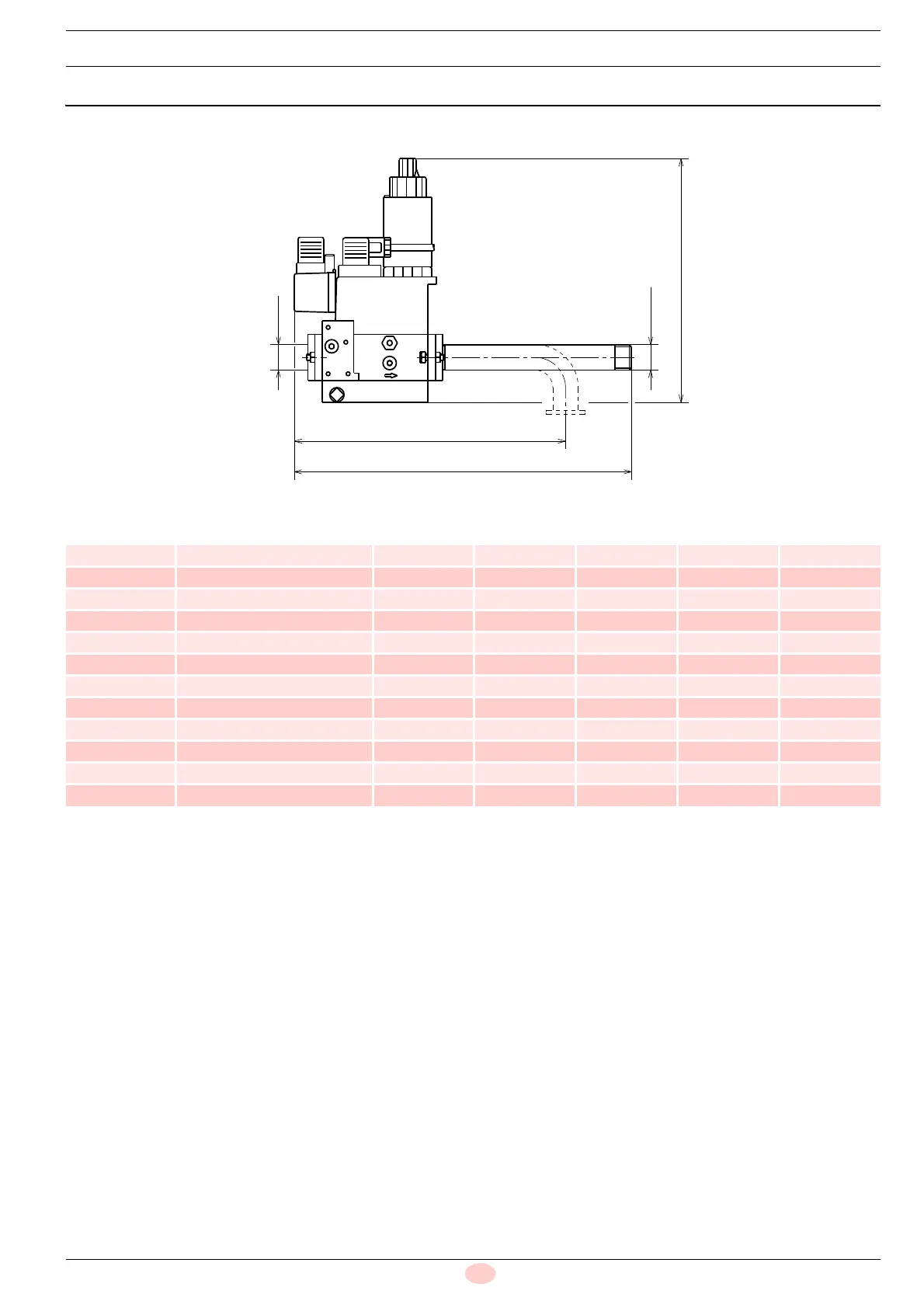

L’ingombro della rampa è riportato in Fig. 2.
Tab. C
* Adattatore Rp 1/2 – Rp 3/4 (a corredo della rampa).
C
B
Ø D
A
Ø E
Fig. 2
20049513
Codice Modello A B C
ØD
(Rete)
ØE
(Bruciatore)
3970084 MB 405/2 - RSD 20 257 321 – Rp 1/2 Rp 1/2*
3970539 MB 405/2 - F1SD 20 257 – 246 Rp 1/2 Flangia 1
3970540 MB 405/2 - F2SD 20 257 – 236 Rp 3/4 Flangia 2
3970537 MB 407/2 - RSD 20 257 371 – Rp 3/4 Rp 3/4
3970538 MB 407/2 - F2SD 20 257 – 236 Rp 3/4 Flangia 2
3970541 MB 407/2 - F3SD 20 257 – 236 Rp 3/4 Flangia 3
3970556 MB 407/2 - RT 20 257 371 – Rp 3/4 Rp 3/4
3970534 MB 410/2 - RSD 20 315 405 – Rp 1” Rp 3/4
3970542 MB 410/2 - F3SD 20 315 – 259 Rp 1” 1/4 Flangia 3
3970557 MB 410/2 - RT 20 315 405 – Rp 1” Rp 3/4
3970543 MB 412/2 - F3SD 20 315 – 259 Rp 1” 1/4 Flangia 3
3970582 MB 415/2 - F3SD 20 350 – 330 Rp 1” 1/2 Flangia 3
