34
RESIDENCE
3.9 Poziţionarea centralei cu montare pe perete şi a
conexiunilor hidraulice (Fig. 10)
Centrala termică este livrată standard cu o placă de susţinere centrală termică. Poziţia şi di-
mensiunea îmbinărilor hidraulice sunt descrise în detaliu. Pentru montare, efectuaţi următoarele
operaţiuni:
- xaţi placa de susţinere centrală termică (F) pe perete şi folosiţi o nivelă cu bulă de aer pentru
a vă asigura că este perfect orizontală
- marcaţi cele 4 găuri (ø 6 mm) prevăzute pentru xarea plăcii de susţinere centrală termică (F)
- asiguraţi-vă că toate măsurile sunt exacte, apoi găuriţi peretele utilizând un burghie care să
aibă vârful cu diametrul indicat anterior
- xaţi placa cu cadrul integrat (G) pe perete.
- xaţi ţeava furnizată în plicul documentaţiei la tingul supapei de siguranţă (S), apoi
racordaţi-o la un sistem adecvat de golire.
Efectuaţi racordurile hidraulice:
M tur încălzire 3/4” M
AC ieşire apă caldă 1/2” M
G gaz 3/4” M
R retur încălzire 3/4” M
AF intrare apă rece 1/2” M
S supapă de siguranţă 1/2” M

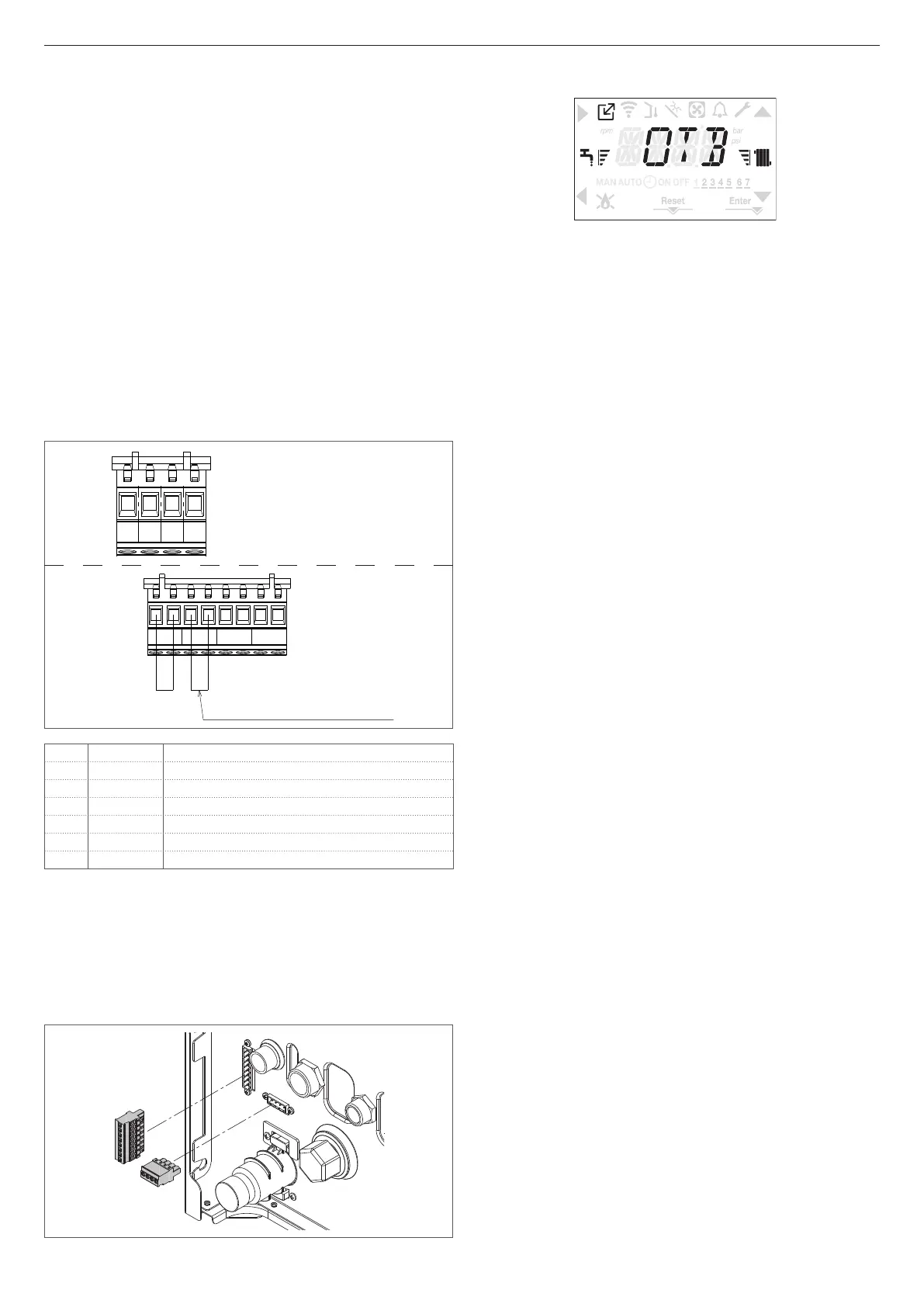

3.10 Conexiuni electrice
Conexiuni de joasă tensiune
Efectuaţi conexiunile de joasă tensiune după cum urmează:
utilizaţi conectorii furnizaţi cu produsul:
conector ModBus cu 4 poli pentru BUS 485 (- A B +)
conector cu 8 poli pentru TBT - TA - OT+ - SE
CE4
-
A
B
+
TBT
TA
OT+
SE
Utilizzare contatto privo di tensione
bianco
nero
CE8
Intrare contact fără tensiune
CE4 (- A B +) Magistrala 485
CE8 TBT Termostat limită temperatură scăzută
TA Termostat de cameră (intrare contact fără tensiune)
OT+ Term. în aer liber
SE Senzor de temperatură externă
bianco alb
nero negru
efectuaţi conexiunile electrice utilizând conectorul dorit, după cum este indicat în schiţa de
detaliu
după efectuarea conexiunilor electrice, introduceţi corect conectorul în piesa pereche.
b
Vă recomandăm să utilizaţi conductori cu o secţiune de maxim 0,5 mm2.
b
În cazul unei conexiuni TA sau TBT, scoateţi conductorii de şuntare aferenţi de pe placa
cu borne.
b
Dacă nu este conectată cutia de conexiuni electrice de joasă tensiune, centrala termică
nu porneşte.
CE4
CE8
Conectarea comenzii la distanţă OTBus
Când este conectată la sistem un sistem de control de la distanţă OTBus, aşajul centralei
prezintă următoarele:
În special, pe aşajul centralei termice:
nu mai este posibilă setarea stării centralei la starea OPRIT/IARNĂ/VARĂ (este setată prin
comanda la distanţa OTBus)
nu mai este posibilă setarea punctului de setare a apei calde menajere al centralei termice
(este setat prin comanda la distanţa OTBus)
combinaţia tastelor A+B rămâne activă pentru setarea funcţiei APĂ CALDĂ MENAJERĂ
CONFORT.
valoarea de setare a apei calde menajere este aşată în meniul INFO
valoarea de setare pentru încălzire de pe aşajul centralei este utilizată dacă există solicitări
de încălzire de la TA, iar comanda de la distanţă OTBus nu prezintă solicitare dacă para-
metrul:
P3.11 = 1
or
P3.11 = 0 și jumperul pe pinul 1-2 al X21 închis.
pentru a activa funcţia CONTROL COMBUSTIE cu comanda de la distanţă OTBus conectată,
este necesară dezactivarea temporară a conexiunii setând parametrul P8.03 = 0; nu uitaţi să
restabiliţi valoarea parametrului după terminarea controlului
Putem observa că, prin conectarea comenzii la distanţă OTBus, nu este posibil să se modice la
1 valorile parametrilor P4.12 și P4.23 de la 0 la 1.
Observaţie: comanda de la distanţă OTBus nu poate conectată dacă sistemul dispune
deja de plăci de interfaţă BE16. Din acelaşi motiv, plăcile BE16 nu pot conectate dacă
există deja un dispozitiv OTBus.
În acest caz, sistemul prezintă următorul mesaj de eroare: <<OTER>>.
Conexiuni de înaltă tensiune
Conexiunea la reţeaua electrică trebuie să e realizată prin intermediul unui dispozitiv de se-
parare cu o deschidere omnipolară de cel puţin 3,5 mm (EN 60335/1, categoria 3). Aparatul
funcţionează cu curent alternativ la 230 V/50 Hz şi este în conformitate cu standardul EN 60335-
1. Este obligatorie conectarea cu o împământare ecientă, conform normativelor în vigoare.
b
Este responsabilitatea instalatorului să asigure o împământare adecvată a aparatului;
producătorul nu răspunde pentru eventuale daune cauzate de realizarea incorectă sau
de nerealizarea acesteia
b
De asemenea, vă sfătuim să respectaţi conexiunea fază-nul (L-N).
b
Conductorul de legare la pământ trebuie să e cu câţiva centimetri mai lung decât ce-
lelalte.
b
Pentru a crea etanşeitatea centralei, utilizaţi o clemă şi strângeţi-o pe canalul de cablu
utilizat.
Centrala termică poate funcţiona cu o alimentare fază-nul sau fază-fază (neoscilantă). Este
interzisă utilizarea conductelor de gaz şi/sau de apă ca împământare pentru aparaturile elec-
trice. Pentru conexiunea electrică, folosiţi cablul de alimentare din dotare. Dacă trebuie înlocuit
cablul de alimentare, utilizaţi un cablu HAR H05V2V2-F, 3 x 0,75 mm², Ø exterior max. 7 mm.
3.11 Conexiunea de gaz
Racordarea alimentării cu gaz trebuie efectuată în conformitate cu standardele actuale de insta-
lare. Înainte de efectuarea racordării, vericaţi dacă tipul de gaz este acela pentru care aparatul
este reglat.
3.12 Pompă de circulaţie cu viteză variabilă
Funcţia de modulare a pompei de circulaţie este activă numai pentru funcţia încălzire. La co-
mutarea comutatorului cu trei căi pentru apa caldă menajeră, pompa de circulaţie funcţionează
întotdeauna la viteza maximă. Funcţia de modulare a pompei de circulaţie se aplică numai pom-
pei de circulaţie a cazanului, nu pompelor de circulaţie ale dispozitivelor externe conectate (e.g.
pompă de circulaţie de relansare). Există 4 moduri de gestionare din care puteţi alege, în funcţie
de situaţie şi de tipul de sistem. La accesarea meniului P4, parametrul P4.05, puteţi alege din:
1
POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD PROPORŢIONAL (41 <=
P4.05 <= 100)
2
POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD ∆ T CONSTANT (2 <= P4.05
<= 40)
3
POMPĂ DE CIRCULAŢIE ÎN MODUL VITEZĂ MAXIMĂ FIXĂ (P4.05 = 1)
4
UTILIZARE EXCEPŢIONALĂ A UNEI POMPE DE CIRCULAŢIE STANDARD A CĂREI
VITEZĂ NU POATE FI REGLATĂ (P4.05 = 0)
1
POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD PROPORŢIONAL (41 <=
P4.05 <= 100)
În acest mod, placa centralei determină care curbă de uaj să e adoptată pentru puterea in-
stantanee a centralei.
2
POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD ∆ T CONSTANT (2 <= P4.05
<= 40)
În acest mod, instalatorul setează să se menţină valoarea ∆T între alimentare şi retur (spre
ex.: dacă se introduce valoarea= 10, viteza pompei de circulaţie se va modica pentru a avea
un debit de sistem prin care să se menţină ∆T la 10°C în amonte şi în aval de schimbătorul de
căldură).
