Riello RTC Series - Page 27

27
INSTALLAZIONE

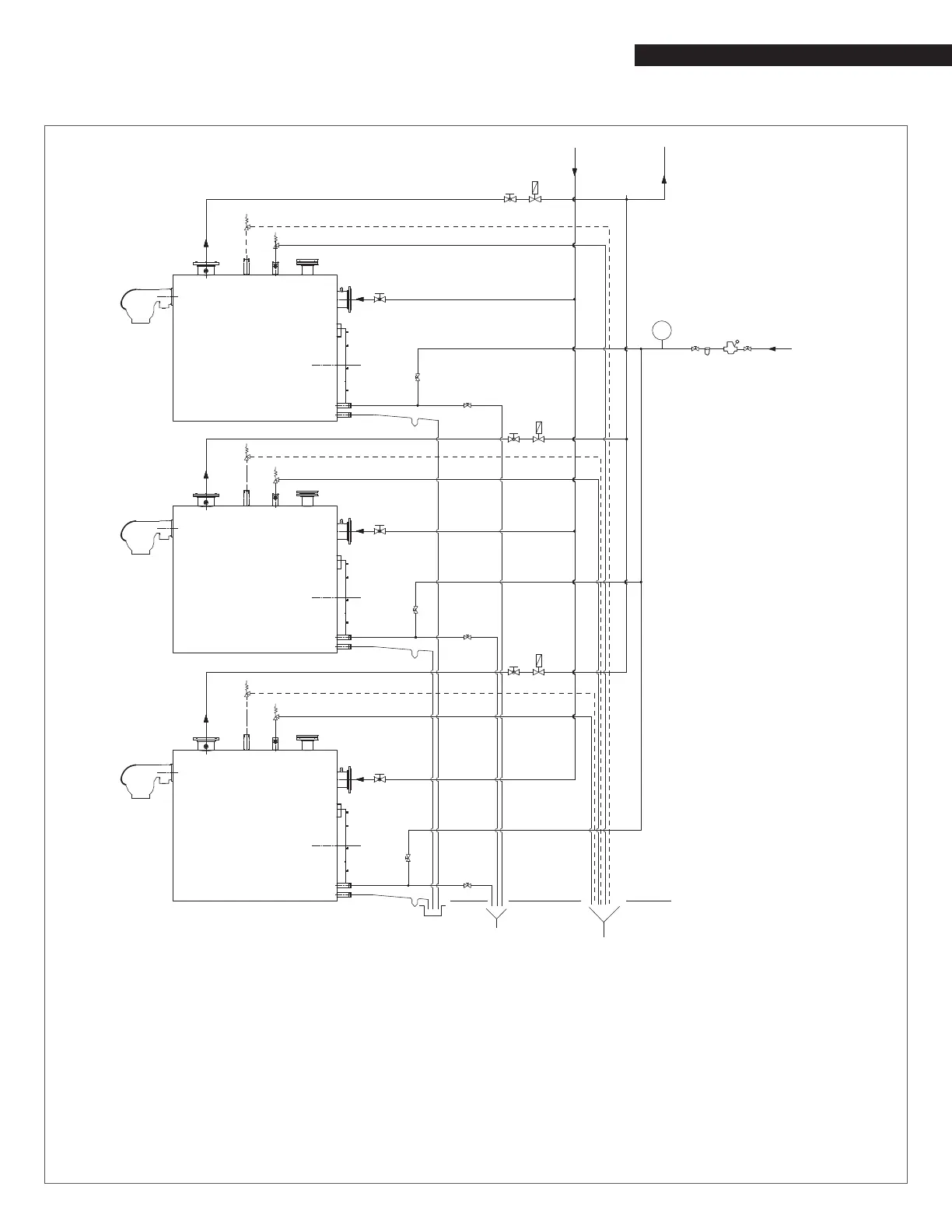

Multiple-Boiler Piping with Motorized Sequencing Valves
RIT BT
MAN
1
RIT BT
MAN
1
RIT BT
MAN
1
13
14
15
10
12
3
16
16
16
16
16
16
17
17
17
8
8
8
3
15
7*
7
7*
7
7*
7
3
2
2
2
M
3
3
MANDATA
IMPIANTO
RITORNO
IMPIANTO
INGRESSO
ACQUA
1 Caldaia
2 Bruciatore
3 Valvole di sezionamento
4 Circolatore impianto
5 Valvole non ritorno
6 Valvola di sato automatico
7 Valvola di sicurezza caldaia
7* Seconda valvola di sicurezza caldaia (solo per RTC
8000 - RTC 10000)
8 Rubinetto di scarico caldaia
9 Filtro a Y
10 Riduttore di pressione
11 Vaso espansione impianto
12 Filtro addolcitore
13 Sifone
14 Scarico condensa
15 Scarico
16 Valvola di intercettazione
17 Valvola di sequenziamento motorizzata
M Manometro
(*)_AT Alta Temperatura
BT Bassa Temperatura
_ _ _ RTC 8000 - RTC 10000
. _ . _ . segnale elettrico
