INSTALLAZIONE

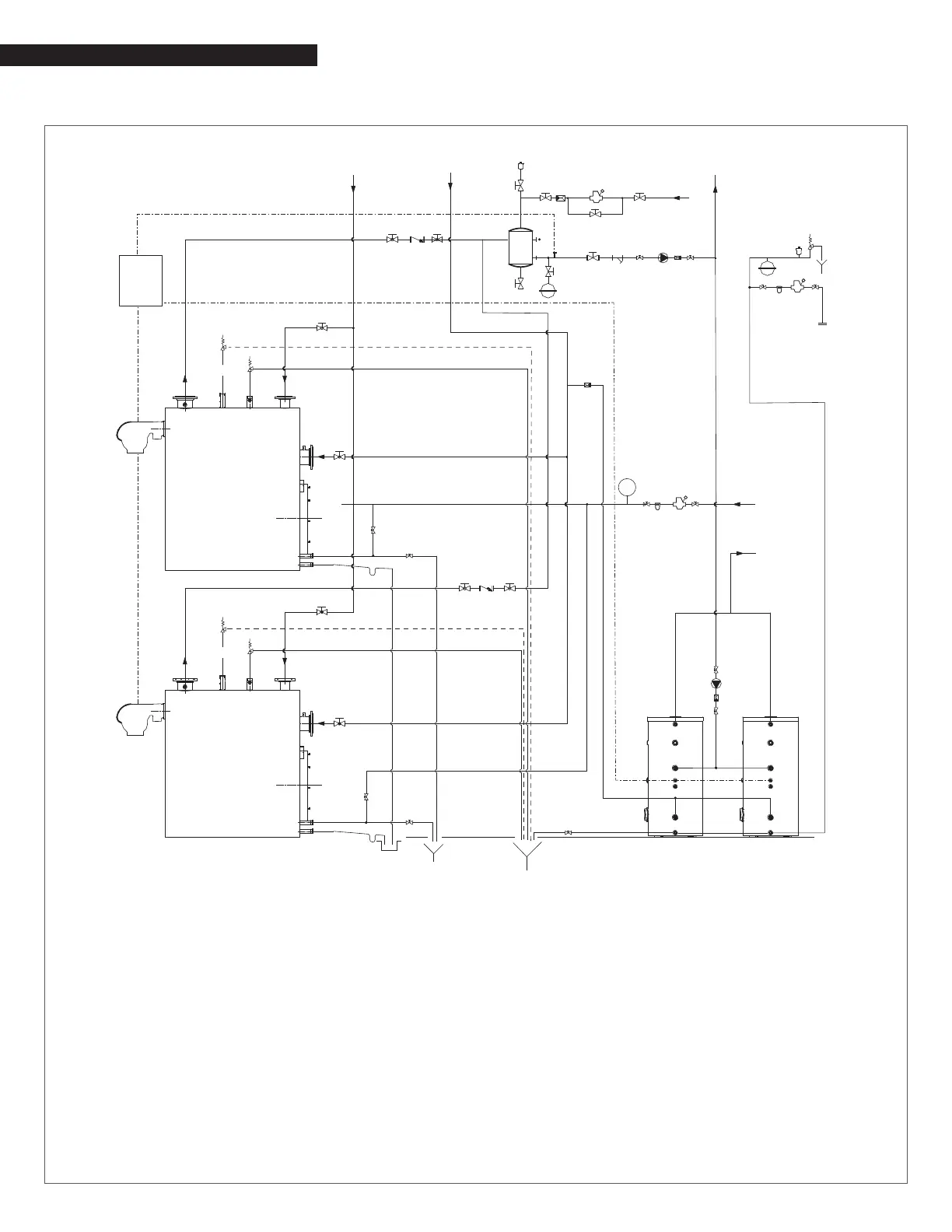

Two-Boiler Combination Heating & Domestic Water Plant
RIT BT
RIT AT
MAN
1
RIT BT
RIT AT
MAN
1
13
10
12
3
3
13
3
4
5
3
21
ENTRAT
3
12
10
3
20
226
3
3
3
11
3
3
3
3
10
19
9
5
7*
7
7*
7
3
SP
19
M
2
2
18
TC
3
16
16
8
4
3
4
5
3
5
8
16
16
16
17
16 17 16
16
UTENZE
SANITARIE
MANDATA
IMPIANTO
IMPIANTO
BT (*)
IMPIANTO
AT (*)
REINTEGRO
ACQUA
INGRESSO
ACQUA
1 Caldaia
2 Bruciatore
3 Valvole di sezionamento
4 Circolatore impianto
5 Valvole non ritorno
6 Valvola di sato automatico
7 Valvola di sicurezza caldaia
7* Seconda valvola di sicurezza caldaia (solo per RTC
8000 - RTC 10000)
8 Rubinetto di scarico caldaia
9 Filtro a Y
10 Riduttore di pressione
11 Vaso espansione impianto
12 Filtro addolcitore
13 Sifone
14 Scarico condensa
15 Scarico
16 Valvola di intercettazione
17 Valvola di ritegno
18 Degasatore
19 Bollitore
20 Rubinetto di scarico bollitore
21 Vaso espansione sanitario
22 Valvola di sicurezza sanitario
M Manometro
SP Sequencing panel
TC Temperatura di controllo
(*)_AT Alta Temperatura
BT Bassa Temperatura
_ _ _ RTC 8000 - RTC 10000
. _ . _ . segnale elettrico
