Rigol DP822A - Page 18

RIGOL
8 DP800 快速指南

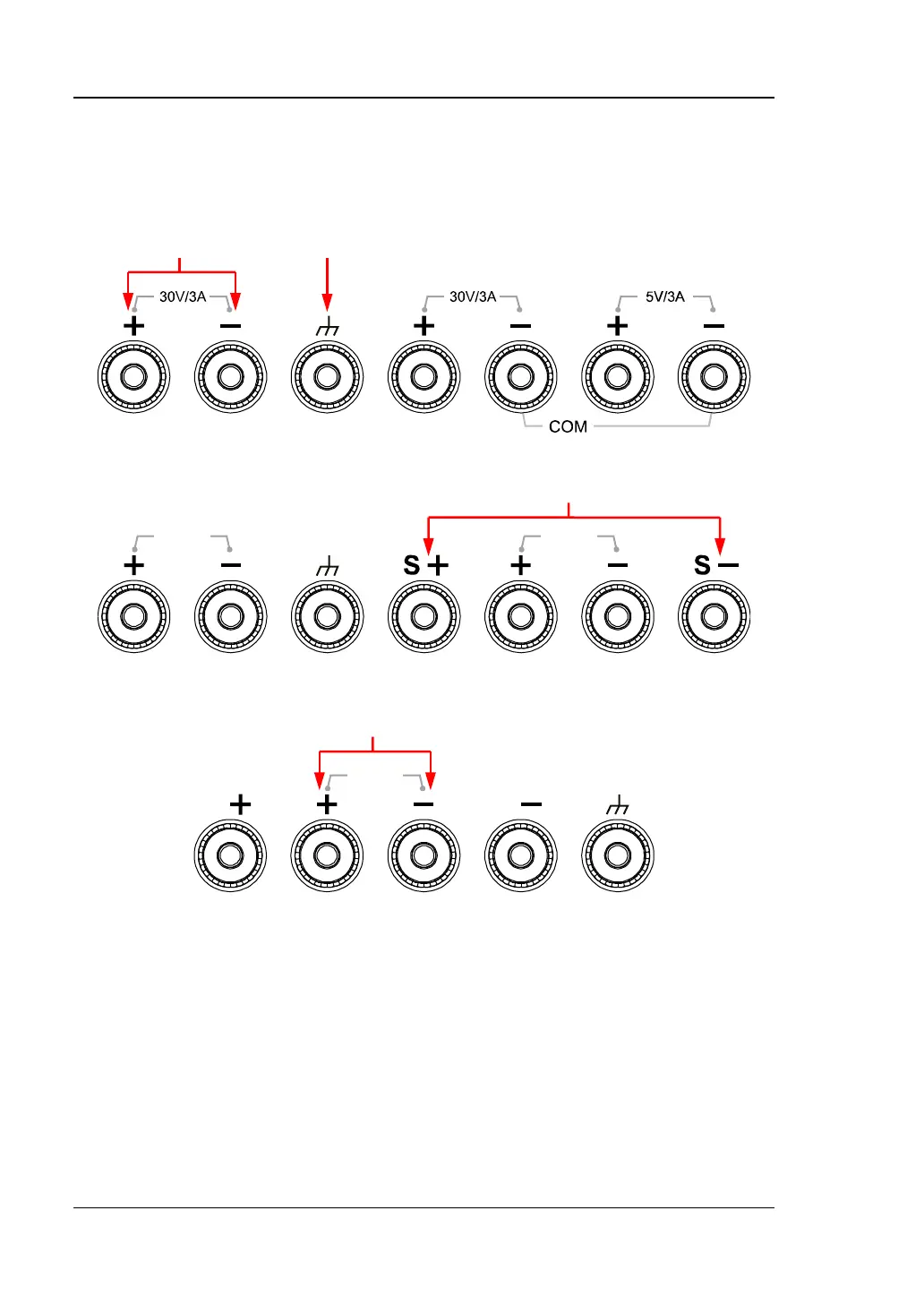

7． 输出端子
DP800 系列不同型号的输出端子有所不同。
DP832
：
DP821：
8V/10A60V/1A
DP811
：
S S
Output
(1) 通道输出端子：用于输出通道的电压和电流。
(2) 接地端子：该端子与机壳、地线（电源线接地端）相连，处于接地状态。
(3) Sense 端子：用于检测负载端实际电压以补偿负载引线引起的电压降。
(1)
(3)
(1) (2)
