Rigol RPL1116 User Manual

- 3 -
逻辑探头的使用方法

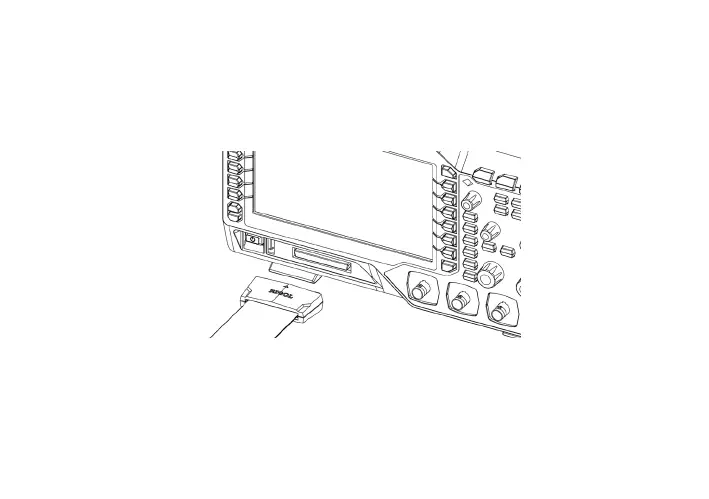

1． 连接 RPL1116 至示波器：将 RPL1116 前端连接至主线输入端，然后
将主线输出端连接至示波器前面板的数字信号输入端，如下图所示。
2
． 连接被测信号至 RPL1116：用户可以根据测试需要将任意数量（≤16）
的被测信号连接至 RPL1116。连接时需要注意，输入信号的幅度不能超
过探头的最大工作电压范围。RPL1116 提供了两种连接方式方便用户灵
活探测信号。

Rigol RPL1116 Specifications

General

Brand	Rigol
Model	RPL1116
Category	Accessories
Language	English
