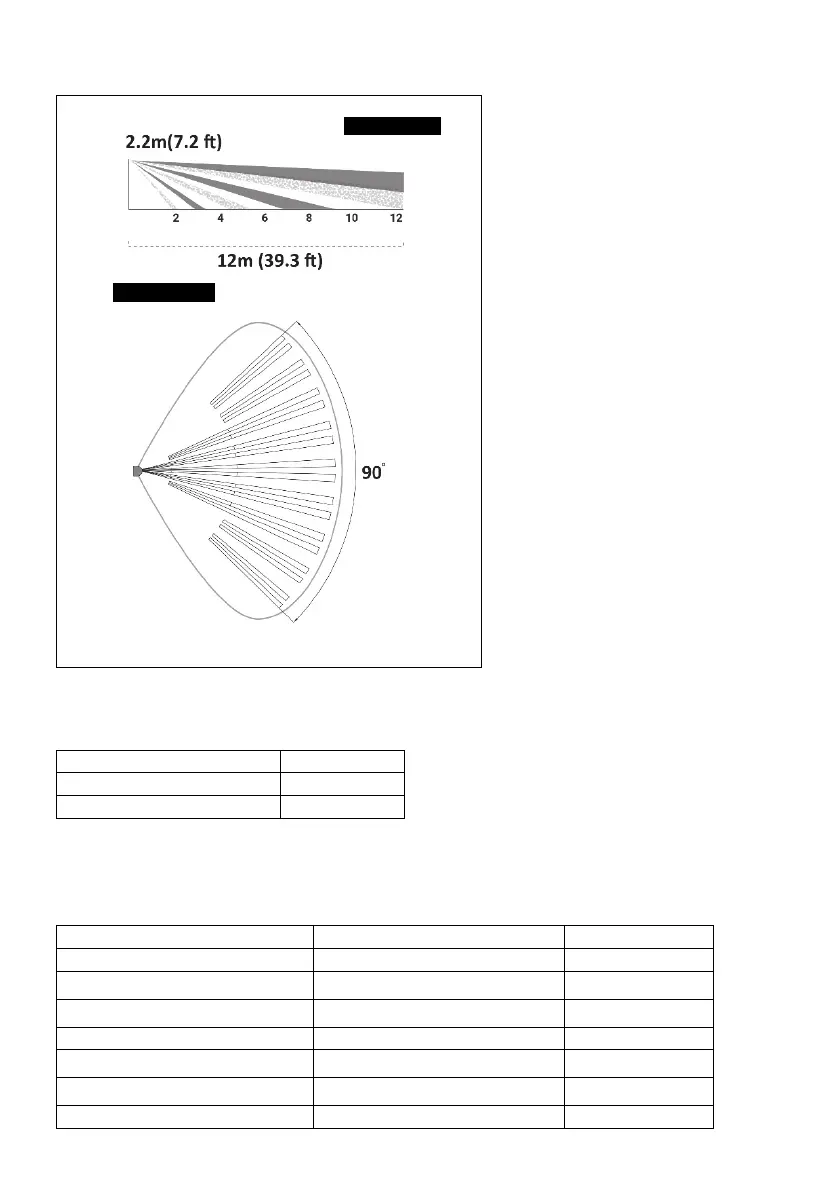

Passo 2: Diagrammi di copertura
Figura 4
Passo 3: Area di copertura
Area di copertura PIR
Altezza di Installazione [m] Copertura [m]
1.8 10
2.2 (ottimale) 12
Nota: Per avere la Discriminazione Animali installare il rivelatore a 2.2m
Area di copertura PIR – Utilizzando lo snodo
Nota: la tabella che segue è valida solo quando, per l’installazione, si utilizza lo Snodo/Snodo con
pannello solare (Modello: RA350S).
Altezza di Installazione in metri Angolo di inclinazione in gradi Distanza in metri
1.8 0 10
5 7
10 5
2.2 (ottimale) 0 12
5 8
10 6
2.5 – 2.7 0 N/A
Vista laterale
Vista dall’alto
