FS Pag. 15 Rev 00 02/11
I
3.9. Dati e Caratteristiche tecniche della macchina
3.9.1. Targa di Identificazione
Per l’identificazione della macchina è stata affissa un’apposita targa CE di identificazione; i dati di identificazione riportati su questa
targa devono essere segnalati agli uffici del Fabbricante a ogni richiesta di intervento o per l’ordinazione di parti di ricambio. Essa è
posta in corrispondenza dell’unità condensante (Figura 2). Nello specifico, sulla targa di identificazione sono riportati i seguenti dati:
 codice,
 matricola,
 assorbimento in ampere (A),
 assorbimento in Watt (W),
 tipo refrigerante,
 tensione di alimentazione (Volt/Ph/Hz),
 pressione massima di esercizio PS HP (lato alta pressione) – PS LP (lato bassa pressione),
 temperatura massima di esercizio TS HP (lato alta pressione) – TS LP (lato bassa pressione),
 categoria dell’insieme secondo la direttiva 97/23/ CE (PED).
Identificazione della matricola
 cifra 1 e 2 = ultime due cifre dell’anno di costruzione,
 cifra 3 e 4 = settimana dell’anno in cui è stata prodotta la macchina,
 cifre 5, 6 , 7e 8 = numero progressivo.

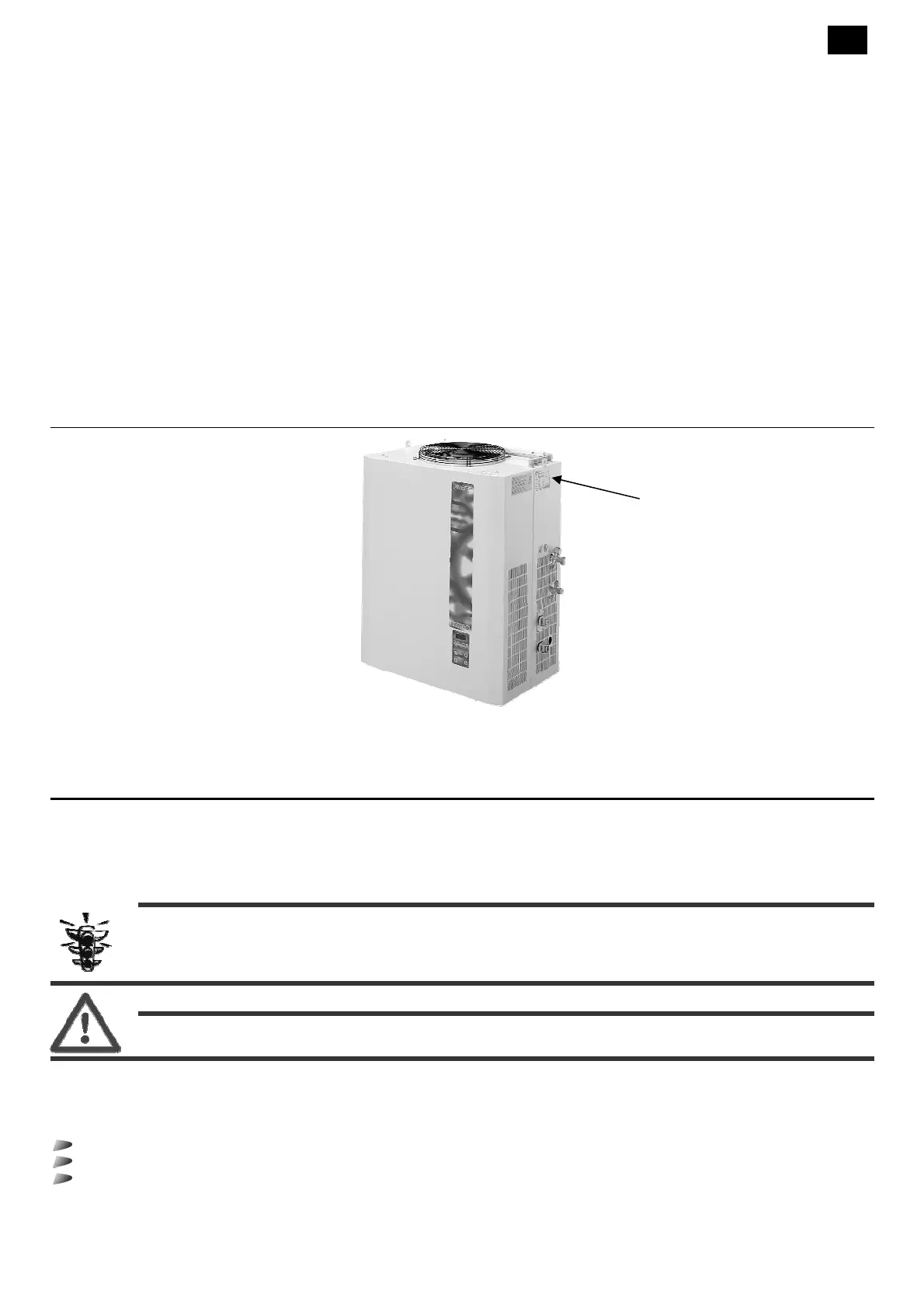

Figura 2 – Posizione della targhetta di identificazione CE.
3.10. Dati tecnici e Dimensioni di Ingombro
Le caratteristiche tecniche della macchina sono reperibili nel Capitolo 9 – Allegati del presente manuale.
4
4
.
.
T
T
r
r
a
a
s
s
p
p
o
o
r
r
t
t
o
o
e
e
i
i
n
n
s
s
t
t
a
a
l
l
l
l
a
a
z
z
i
i
o
o
n
n
e
e
4.1. Generalità
L’installazione o le eventuali reinstallazioni della macchina devono essere effettuate direttamente da personale qualificato.
Prima di procedere all’installazione della macchina, è necessario, tuttavia, predisporre le alimentazioni e le utenze necessarie al
corretto funzionamento del sistema, seguendo le indicazioni riportate nel Presente Capitolo e, se necessario, consultandosi
preventivamente con l’Ufficio Tecnico del Fabbricante.
ATTENZIONE: L’utente, una volta acquistata l’attrezzatura, prima dell’utilizzo, diventa il responsabile del componente
soggetto a Direttiva 97/23/CE (PED) e deve fare eseguire le verifiche di legge in accordo alla legislazione
nazionale vigente (D.M. 329 del 1/12/2004 per l’Italia). Ad esempio denuncia di messa in servizio, verifica
periodica, ecc.
PERICOLO:
il Fabbricante declina ogni responsabilità per eventuali danni a cose e/o persone derivanti da interventi
impropri eseguiti da personale non qualificato, non formato o non autorizzato.
4.1.1. Alimentazioni e Utenze
Le alimentazioni e le utenze necessarie (a cura dell’Acquirente) al funzionamento della macchina consistono esclusivamente nella
fornitura di energia elettrica.
Salvo diversa indicazione, rimangono a cura dell’Acquirente:
la predisposizione dei mezzi di trasporto necessari per trasportare la macchina fino alla sede di montaggio o di installazione;
la predisposizione degli attrezzi necessari per il montaggio e l’installazione;
la predisposizione della sede di installazione;
Etichetta
