6
▶本灶具必须由 按照下述标准的现行版本安装;
▶软管组件必须加以限制，以防止与灶具底部的烤箱排气孔接触。
有资质的人员
燃气接管
800
250
50
250
灶具宽度
柔性软管进口连接区域
◆柔性软管连接
柔性软管必须经过AS/NZS 1869的B类或D类认证。内径必须为10mm，最大长度为1.2m（燃气接
管必须是Rp1/2 锥形螺纹）。
所使用的所有软管组件都必须防止与灶具底部的烤箱排气孔接触。软管组件应该适用于连接到固
定用户管道出口，其位置如下：地板上方800mm至850mm处，以及距离本灶具250mm区域处。
”

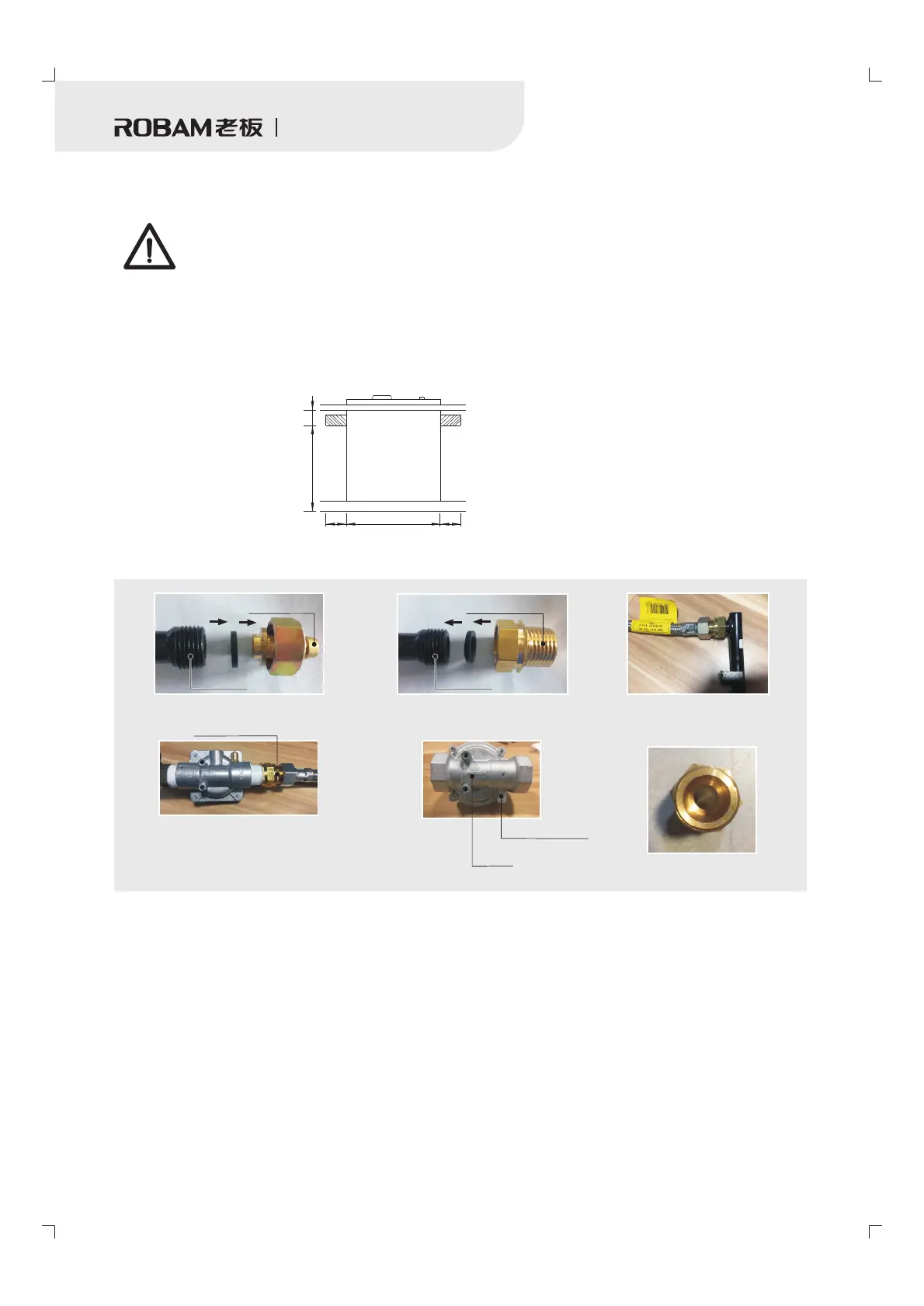

安装图
软管接头
单向转接头
压力测试点
箭头
双向耦合器
步骤 拆卸 管接头1: 软
步骤 将单向转接头安装
到进气管上
2:
步骤 将柔性软管与
单向转接头连接
3:
步骤 将 接头的一端
连接到双向转接头的锥部，另一
端连接到输出压力调节器上
4: 柔性软管
双向 接头的锥部转
进气管 进气管
注意：
燃气 管组件或有限弹性胶管应由用户购买。
燃气连接点必须在地板上方800至850 处，并且距离本灶具250 区域处。
压力调节器型号：RTZ-ED。
拆装工具：活动扳手。
安装前拆卸软管接头。
请将压力调节器与燃气公司管道接口连接。
软
mm mm
”
◆ 15mmx1/2
◆完全拧紧15mmx1/2 锥形螺纹接头，并密封到燃气进气管上。
◆重要：接头必须向上正确定位，如安装图所示。
将燃气密封圈放入 的锥形螺纹接头内。
”
嵌入式家用燃气灶
