Roberts 10-35 - Vue Éclatée

10-35 de ROBERTS
COUPEUR DE PLANCHER LAMELLÉ
Pièce Description
A Montage de la Lame
1- Entretoise en Plastique droite
2- Lame de Coupe
3- Entretoise en Plastique Gauche
B Contre-écrou M10
C Rondelle Ø10
D Axe M10
E Contre-écrou M6 (4)
F Rondelle Ø6 (8)
G Écrou en Plastique
H Rondelle
I Crochet
J Vis M6x17 (3)
K Poignée en Plastique
L Poignée en Acier
M Vis
N Morceau en caoutchouc
O Base du Coupeur
P Cloison (4)
Q Support en “V”

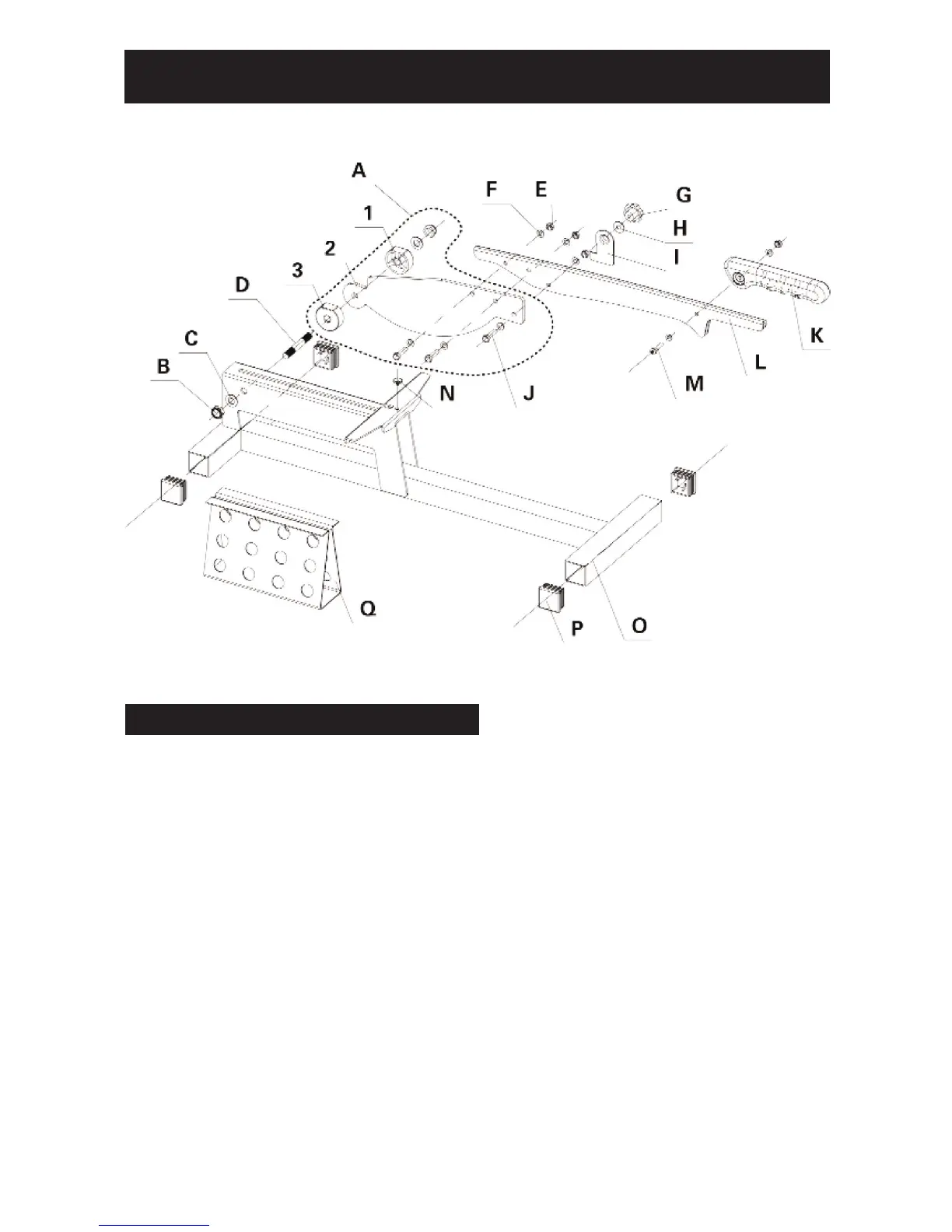

VUE ÉCLATÉE
