10-35 de ROBERTS
CORTADOR PARA PISOS LAMINADOS
Parte Descripción
A Ensamblaje de la cuchilla
1- Espaciador de plástico para la derecha
2- Cuchilla de corte
3- Espaciador de plástico para la izquierda
B Tuerca para bloqueo M10
C Arandela Ø10
D Eje M10
E Tuerca para bloqueo M6 (4)
F Arandela Ø6 (8)
G Tuerca de plástico
H Arandela
I Gancho
J Tornillo M6x17 (3)
K Manija plástica
L Manija de acero
M Tornillo
N Esterilla de caucho
O Base del cortador
P Tapa (4)
Q Soporte en ‘‘V’’

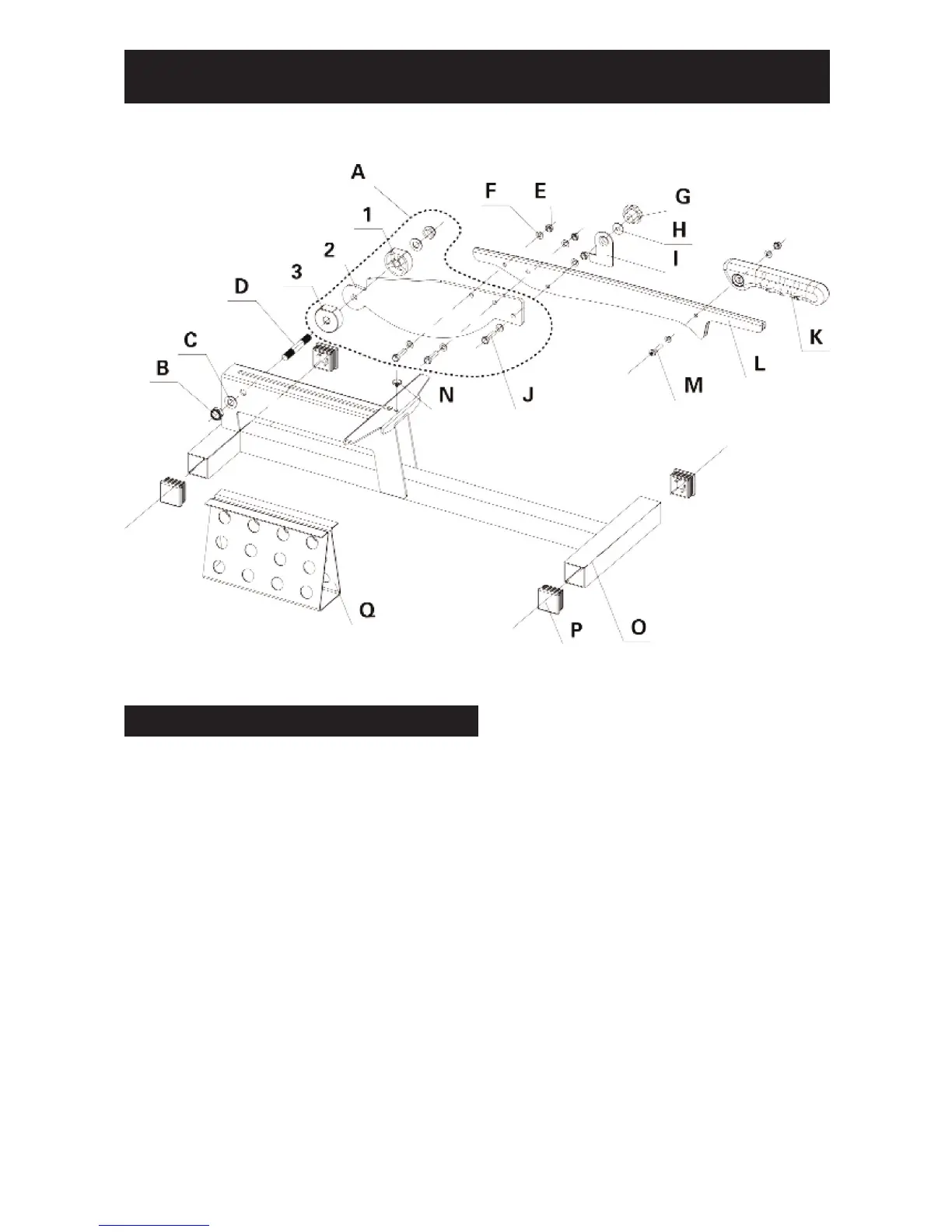

DIAGRAMA POR PARTES
