AVO-507AG / F-AG
AVO-504, 505AG

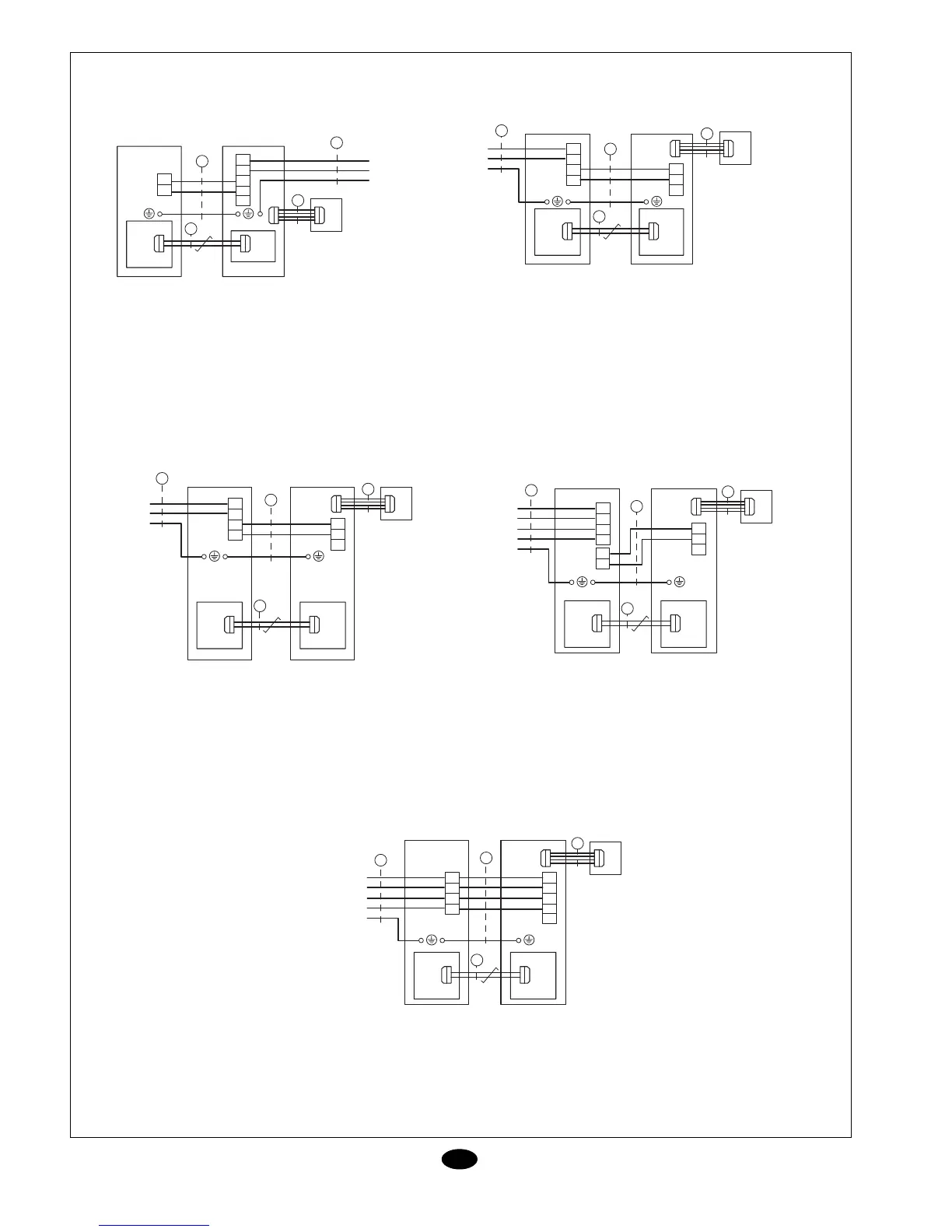

Elektriske skjemaer
MERK:
1. Nettledning 3 x 2,5 mm.
2. Sammenkobling 3 x 1 mm
3. Par flettet med 2 tråder.
4. Kontroll 4 x 1 mm
UTVENDIG INNVENDIG
L
N
1
N(2)
A
1
N(2)
<< <<
L
N
PE
230 V 50Hz
PCB PCB
1
2
3
<< <<
4
TERMOSTAT
MERK:
1. Nettledning 3 x 2,5 mm.
2. Sammenkobling 3 x 2,5 mm
3. Par flettet med 2 tråder.
4. Kontroll 4 x 1 mm
<< <<
L
N
PE
230 V 50Hz
PCB PCB
2
3
1
N(2)
<< <<
4
L
N
1
N(2)
A
1
TERMOSTAT
UTVENDIG INNVENDIG
AVO-510AG / F-AG (enfaset)
AVO-510AG / F-AG (trefaset)
AVO-512AG / F-AG
MERK:
1. Nettledning 5 x 2,5 mm (510 og 512)
2. Sammenkobling 3 x 1 mm
3. Par flettet med 2 tråder.
4. Kontroll 4 x 1 mm
MERK:
1. Nettledning 3 x 4 mm.
2. Sammenkobling 3 x 1 mm
3. Par flettet med 2 tråder.
4. Kontroll 4 x 1 mm
L
N
1
N(2)
A
1
N
<< <<
L
N
PE
230 V 50Hz
PCB PCB
1
2
3
<< <<
4
TERMOSTAT
UTVENDIG INNVENDIG
L1
<< <<
PE
400 V 3N 50Hz
PCB PCB
1
3
L2
L3
N
L1
L2
L3
N
A
1
N
1
N(2)
<< <<
4
TERMOSTAT
2
UTVENDIG INNVENDIG
AVO-516AG / F-AG
MERK:
1. Nettledning 5 x 2,5 mm (Strømtilførsel til innvendig enhet skjer gjennom
sammenkobling eller individuelt)
2. Par flettet med 2 tråder.
3. Kontroll 4 x 1 mm
L1
<< <<
PE
400 V 3N 50Hz
PCB PCB
UTVENDIG INNVENDIG
1
2
L2
L3
N
L1
L2
L3
N
<< <<
3
TERMOSTAT
1
L1
L2
L3
N
A
N
