71RF-WHP01/WHP02
Nota: Si su receptor de A/V sólo cuenta con una toma de AURICULARES o de SALIDA
DE LÍNEA, conecte los dos cables de audio suministrados juntos (sólo para WHP02).

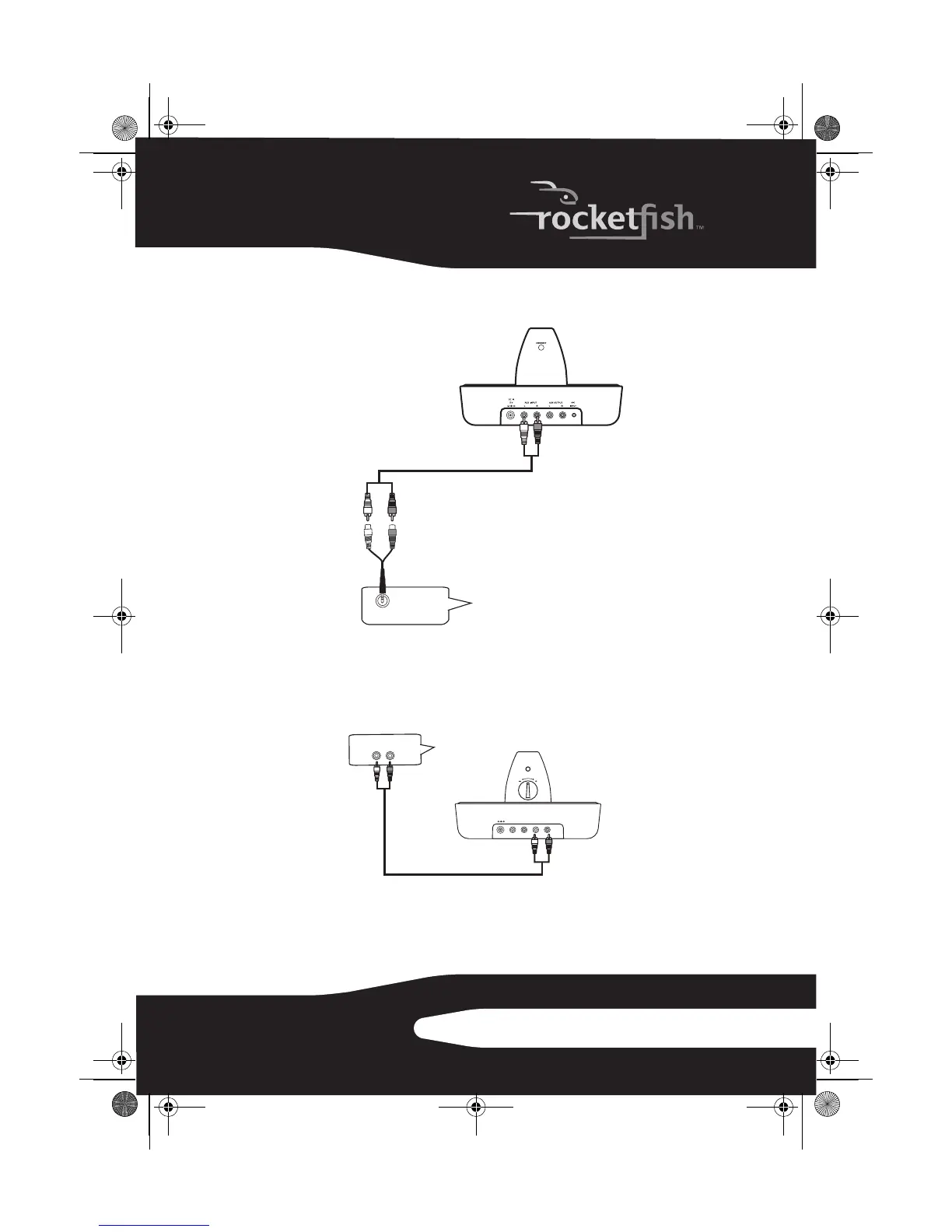

Para conectar la estación de acoplamiento a su amplificador:
• Usando el cable de A/V suministrado, conecte las tomas de entrada de
audio del amplificador a las tomas de la SALIDA AUXILIAR de la estación
de acoplamiento. Asegúrese de conectar las tomas del mismo color
entre si (la blanca con la blanca y la roja con la roja).
Panel posterior
de la estación de
acoplamiento
Toma de AURICULARES (o
SALIDA DE LÍNEA) del receptor
de A/V (sólo para WHP02)
Negro
Blanco
Rojo
Cable de audio (suministrado)
Blanco
Rojo
Blanco
Rojo
Cable de audio (suministrado)
CONNECT
R
L
AUX INPUT
RL
AUX OUTPUT
DC IN
5V
VOL
A
U
DIO
IN
PUT
L
R
R
L
Blanco Rojo
Blanco Rojo
Panel posterior
de la estación de
acoplamiento
Cable de audio suministrado
Tomas de entrada
de audio del
amplificador
08-1077 RF-WHP01-WHP02.book Page 71 Thursday, March 27, 2008 1:29 PM
