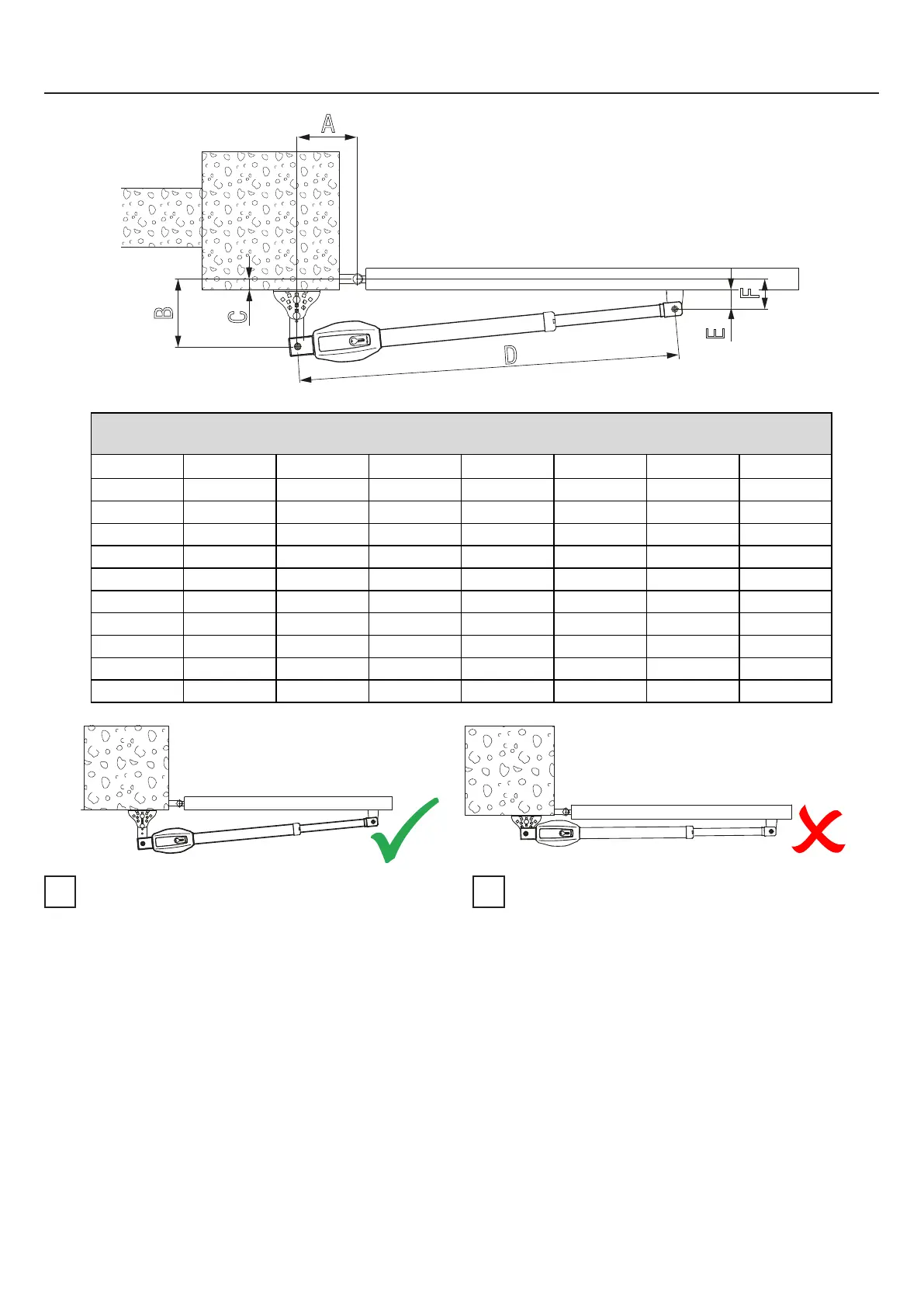

6 VERIFICHE PRELIMINARI • PRELIMINARY CHECKS • EINLEITENDE KONTROLLEN • CONTRÔLES PRÉLIMINAIRES
• COMPROBACIONES PRELIMINARES • CONTROLOS PRELIMINARES
C
E
D
B
A
F
MONOS4/220
(Corsa massima/Max run = 400 mm)
A B C D (min) D (max) E F
α (max)
110 180 57 870 1155 50 80 95°
110 210 87 840 1155 50 80 95°
120 150 27 893 1155 50 80 95°
120 200 77 839 1155 50 80 95°
130 130 7 893 1155 50 80 100°
150 130 7 860 1155 50 80 105°
150 150 27 840 1155 50 80 105°
150 200 77 796 1155 50 80 100°
160 150 27 817 1155 50 80 110°
160 160 37 817 1155 50 80 105°
IT
VERIFICHE PRELIMINARI PRIMA DELL’INSTALLAZIONE
• Verificare che la struttura del cancello sia robusta.
• Verificare che i cardini siano ben ingrassati e che il movimento sia fluido e rego-
lare per tutta la sua corsa e senza attriti.
• Il MONOS4 NON è provvisto di finecorsa elettrici o fermi meccanici interni, è
indispensabile prevedere sempre una battuta meccanica di arresto in apertura e
chiusura ben fissata al suolo, dotata di un elemento elastico (esempio: gomma)
che attutisca l’arrivo in battuta dell’anta.
• In funzione al modello da installare, agli spazi e agli ingombri presenti in sito e
in funzione all‘angolo di apertura desiderato, posizionare la staffa posteriore sul
pilastro e verificare le misure di installazione indicate in tabella.
• Le misure [A] e [B] devono essere sempre compatibili con la corsa utile del pisto-
ne. Se la somma di [A]+[B] è maggiore della corsa massima, si deve accorciare
la staffa posteriore, riducendo di conseguenza la misura [B]
NOTA: per avere un movimento regolare del cancello, le misure [A] e [B] devono
essere sempre maggiori della misura [F] di almeno 20-30 mm.
La misura [F] indicata in tabella è stata calcolata ipotizzando un‘anta di spessore
60 mm.
• La punta del pistone deve convergere verso l‘anta.
• Aprendo manualmente l‘anta verificare che il pistone non vada in colli-
sione con l‘anta o il pilastro.
EN
PRELIMINARY CHECKS
• Check that the structure of the gate is sturdy and in good condition.
• Check that the hinges are well greased and that the gate moves throughout its
entire travel smoothly without impediment or friction.
• MONOS4 is NOT equipped with electrical limit devices or internal mechanical
stops and thus it is mandatory to install mechanical stops at all times in the gate
open and gate closed positions, anchored securely to the ground and with elastic
damper elements (e.g.: rubber buffer) to attenuate the impact of the gate leaf
against the stop.
• Depending on the model installed, on the available space and any obstacles exis-
ting in the installation site, and on the required angle of aperture, install the rear
bracket on the pillar and the check that the installation measurements indicated
in the table are correct.
• The measurements [A] and [B] must always be compatible with the maximum
effective travel of the piston. If the sum of the values [A]+[B] is greater than the
maximum travel, shorten the rear bracket to reduce measurement [B]
N.B: for the gate to operate smoothly and correctly, the measurements [A] and [B]
must always be approximately 20-30 mm greater than measurement [F].
The measurement [F] indicated in the table was calculated considering a gate leaf
thickness of 60 mm.
• The end of the piston rod must meet the gate leaf.
• When opening the wing manually, check that the piston does not collide
with the wing or the pillar.
