7 FIXAREA SUPORTURILOR• BRACKETS FASTENING • BEFESTIGUNG DER BÜGEL • FIXATION DES ÉTRIERS •
FIJACIÓN DE LOS ESTRIBOS • FIXAÇÃO DOS SUPORTES
RO
7. FIXAREA SUPORTURILOR
1. Fixați suportul din spate într-o poziție de nivel, în conformitate cu măsurile de
instalare indicate în secțiunea 6.
•
La stâlpii de zidărie, utilizați consolele prevăzute pentru acest tip de
material, cu diblurile și șuruburile potrivite.
•
Pe stâlpii de fier se va suda suportul
.
2. Cu poarta complet închisă, poziționați suportul frontal, respectând
măsurătorile [D] și [E], și fixați-l la același nivel cu foaia porții, așa cum se
arată în desen.
EN
FASTENING BRACKETS

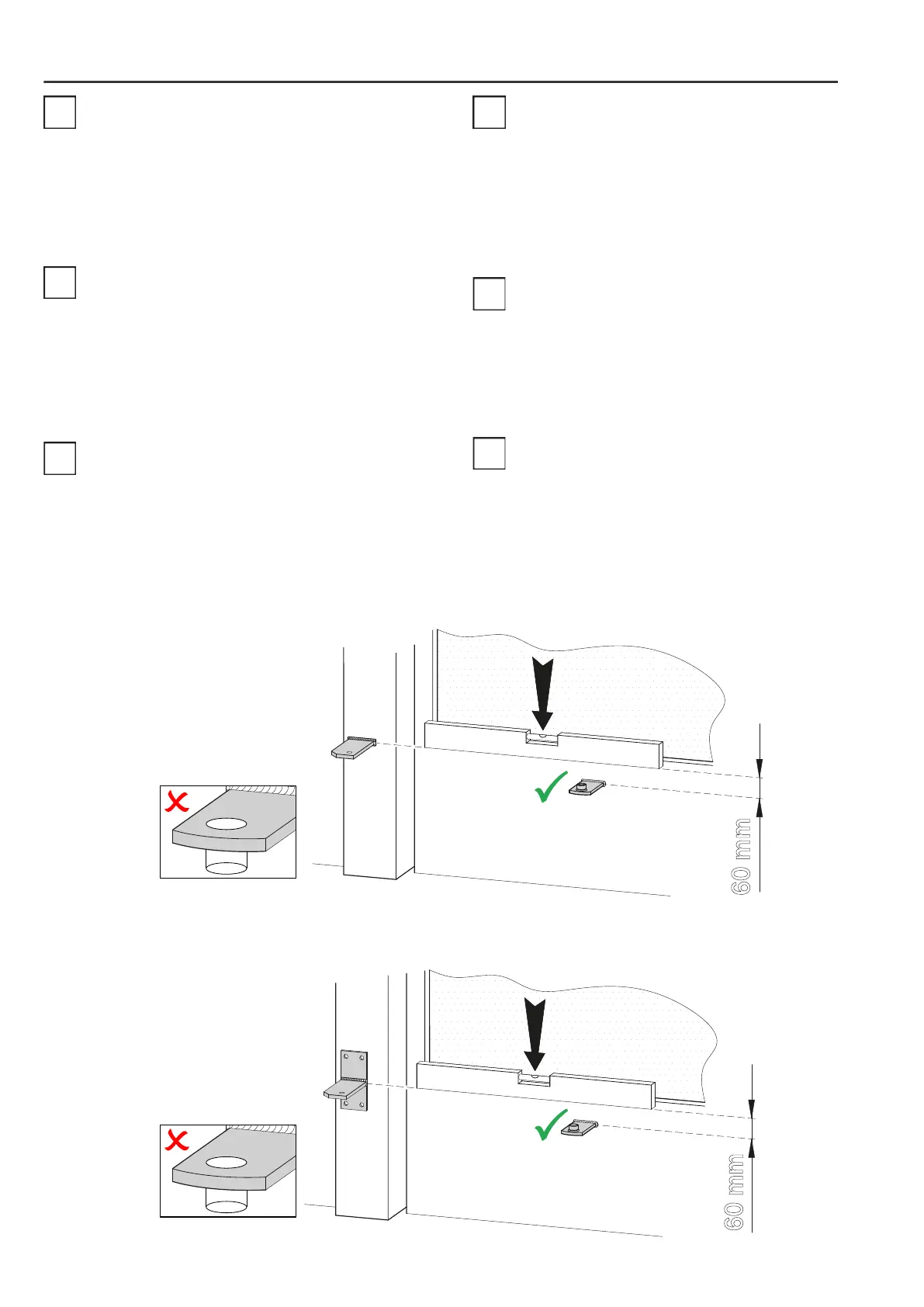

1. Fasten the rear bracket in a perfectly level position and in accordance with the
installation measurements indicated in paragraph 6.
•
For masonry/cement pillars, use the specific masonry brackets with suitable
anchor bolts and screws.
•
With steel pillars, weld the bracket in place.
2. With the gate completely closed, fit the front bracket to obtain the installation
measurements [D] and [E], and fasten in a perfectly level position to the gate
leaf as shown in the figure.
DE
BEFESTIGUNG DER BÜGEL
1. Den hinteren Bügel nivelliert nach den im Abschnitt 6 angegebenen Installa-
tionsmaßen befestigen.
• Bei gemauerten Pfeilern die für dieses Material vorgesehenen Bügel mit
geeigneten Dübeln und Schrauben verwenden.
• Bei Eisenpfeilern den Bügel anschweißen.
2. Bei vollständig geschlossenem Tor den vorderen Bügel unter Einhaltung der
Maße [D] und [E] anbringen und nivelliert am Torflügel befestigen, wie in der
Abbildung gezeigt.
FR
FIXATION DES ÉTRIERS
1. Fixer l’étrier arrière à niveau conformément aux cotes d’installation indiquées
au paragraphe 6.
•
Sur les piliers en maçonnerie, utiliser les étriers prédisposés pour le type de
matériau avec chevilles et vis appropriées.
•
Sur les piliers en fer, souder l’étrier.
2. Avec le portail entièrement fermé, placer l’étrier avant, en respectant les cotes
[D] et [E] et la fixer à niveau avec le vantail du portail, comme indiqué dans la
figure.
ES
FIJACIÓN DE LOS ESTRIBOS
1. Fije el estribo trasero a plomo según las medidas de instalación indicadas en
el apartado 6.
•
En pilares de hormigón utilice los estribos preinstalados para el tipo de ma-
terial con tacos y tornillos adecuados.
•
Suelde el estribo en los pilares de hierro.
2. Con la cancela cerrada del todo coloque el estribo delantero, respetando las me-
didas [D] y [E] y fíjelo a plomo a la hoja de la cancela como se indica en la figura.
PT
FIXAÇÃO DOS SUPORTES
1. Fixe o suporte traseiro com um nível de bolha conforme as medidas de insta-
lação indicadas no parágrafo 6.
•
Em pilares de alvenaria use os suportes adequados para o tipo de material
com buchas e parafusos apropriados.
•
Em pilares de ferro solde o suporte.
2. Com o portão completamente fechado posicione o suporte dianteiro, respei-
tando as medidas [D] e [E] e fixe-o com um nível de bolha à portinhola do
portão, conforme mostrado na figura.
60 mm
60 mm
