ELBA LCD SECATOALLAS DIGITAL
37
Dentro del embalaje encontrará un kit de instalación. Véase las instrucciones abajo:
1. Seleccionar el lugar adecuado de la pared.
2. Colocar la plantilla en la pared, haciendo pequeñas marcas en los lugares donde van
situados
los agujeros.
3. Retirar la plantilla y hacer los agujeros.
4. Insertar los tacos (A) en los agujeros realizados.
5. Atornillar la pieza plástica de anclaje (B) a la pared con el tornillo Ø5.5 x 50 mm (C).
6. Atornillar las dos piezas sujeta-secatoallas (D + E) al tubo horizontal del secatoallas como
se ve en la Figura 1 con el tornillo Ø6 x 35mm (F).
7. Insertar el conjunto del punto 6 en la pieza plástica de anclaje (B) y sujetar con el tornillo
de bloqueo de Ø2,9 x 9,5mm (H).
8. Colocar el embellecedor (G) en la pieza sujeta-secatoallas (E).

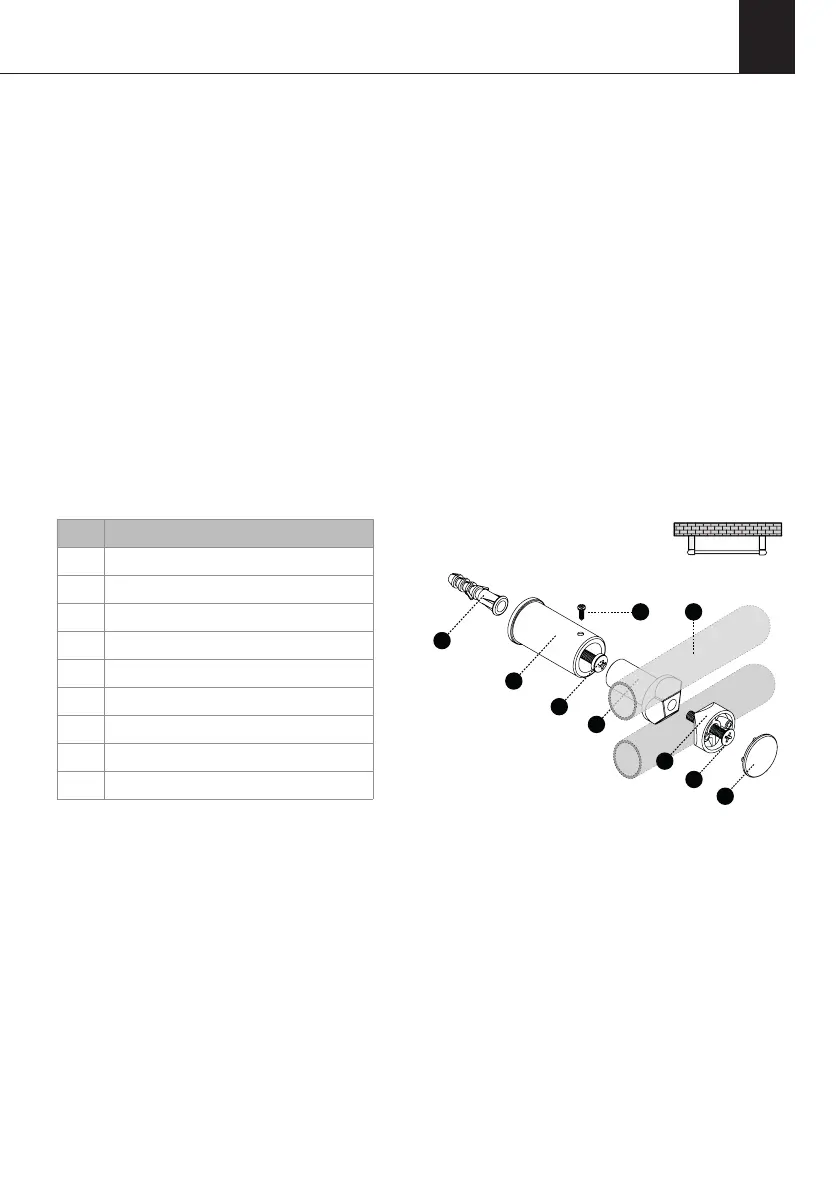

Nº. ITEM
A Taco Ø10 x 45 mm
B Soporte de plástico
C Tornillo Ø 5,5 x 50 mm
D Soporte de plástico
E Soporte de plástico
F Tornillo Ø 6 x 35 mm
G Embellecedor de plástico soporte
H Tornillo de bloqueo Ø 2,9 x 9,5 mm
I Producto
A
B
C
H I
D
E
F
G
