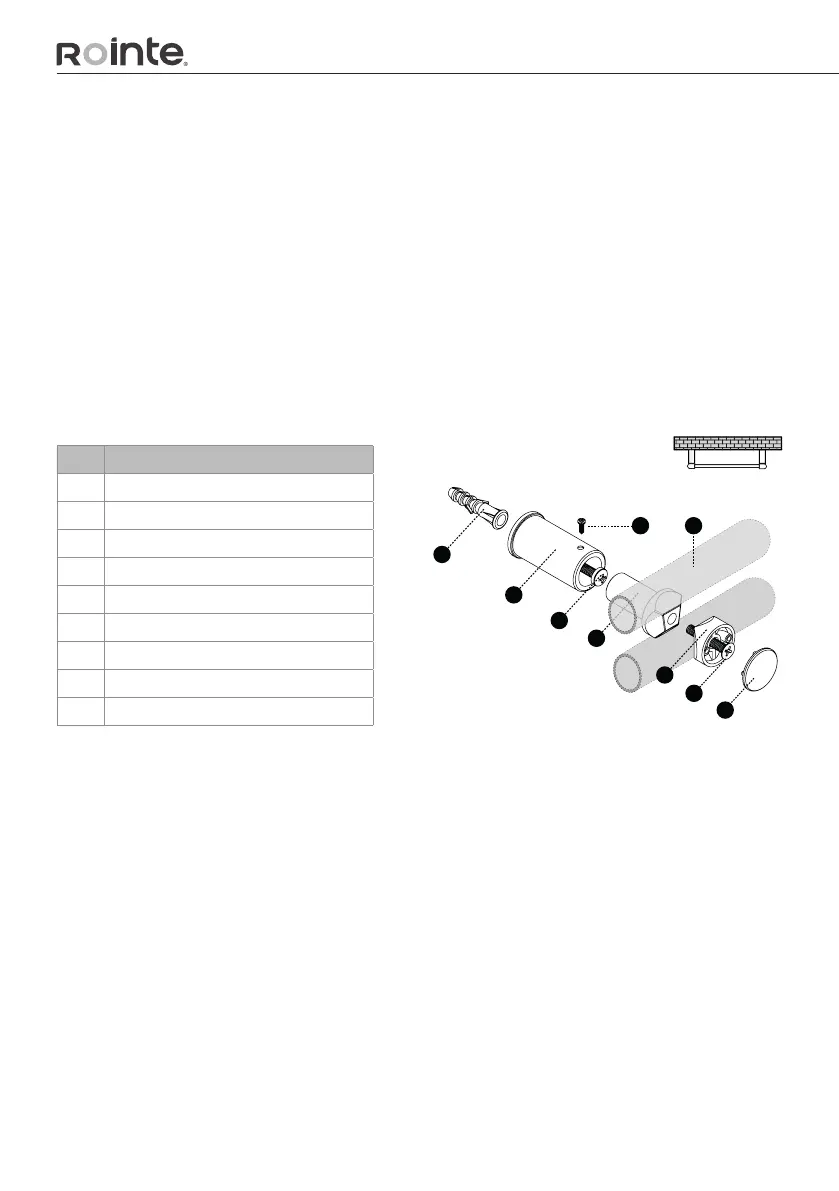

Um kit de instalação está incluído na embalagem. Por favor, siga as instruções abaixo:
1. Seleccionar o lugar adequado na parede.
2. Colocar o molde de montagem na parede, faça marcas nos lugares onde vai realizar as furações.
3. Retire o molde de montagem e faça as furações na parede.
4. Introduza as buchas (A) nas furações.
5. Aparafuse e a peça plástica de xação à parede (B) com os parafusos Ø5.5 x 50 mm (C).
6. Aparafuse as duas peças de xação do seca-toalhas (D + E) ao tubo horizontal do seca-toalhas
conforme a imagem 1 com o parafuso Ø6 x 35mm (F).
7. Introduza o conjunto do ponto 6 na peça plástica de xação (B) e prenda com o parafuso de
bloqueio Ø2,9 x 9,5mm (H).
8. Colocar o tampão (G) na peça do xador do seca-toalhas (E).
Nº. ITEM
A Bucha Ø10 x 45 mm
B Suporte de plástico
C Parafuso Ø 5,5 x 50 mm
D Suporte de plástico
E Suporte de plástico
F Parafuso Ø 6 x 35 mm
G Tampão de suporte de plástico
H Parafuso de bloqueio Ø 2,9 x 9,5 mm
I Produto
A
B
C
H I
D
E
F
G
