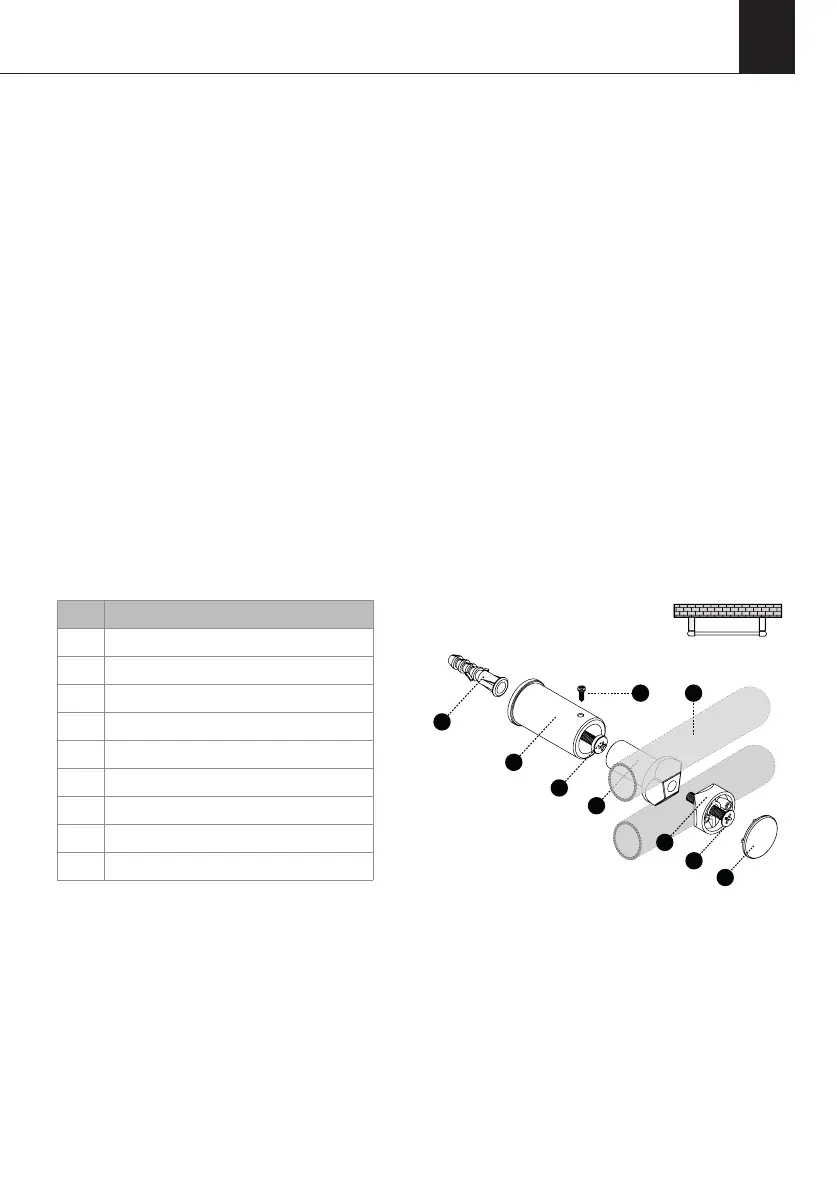

Un kit d’installation est inclus dans l’emballage. Suivez les instructions ci-dessous:
A l’intérieur de l’emballage se trouve un gabarit de pose.
1. Choisir l’emplacement où xer le sèche-serviettes au mur.
2. Positionner le gabarit de pose contre le mur et marquer les trous à l’aide d’un crayon.
3. Retirer le gabarit de pose et faire les trous au mur.
4. Insérer les chevilles (A) dans les trous.
5. Visser au mur la pièce d’ancrage en plastique (B) avec une vis de Ø5.5 x 50 mm (C).
6. Visser les deux pièces accroche- sèche-serviettes (D + E) au tube horizontal du sèche-
serviettes comme sur la gure 1 avec la vis de Ø6 x 35mm (F).
7. Insérer l’embellisseur du point 6 dans la pièce d’ancrage (B) et tenir avec la vis de
blocage de Ø2,9 x 9,5mm (H).
8. Poser l’enjoliveur (G) sur la pièce qui tient le sèche-serviettes (E).
Nº. ITEM
A Cheville Ø 10 x 45 mm
B Support plastique
C Vis Ø 5,5 x 50 mm
D Support plastique
E Support plastique
F Vis Ø 6 x 35 mm
G Embellisseur
H Vis de blocage Ø 2,9 x 9,5 mm
I Produit
A
B
C
H I
D
E
F
G
