COLOQUE EL DESVIADOR DE AIRE
• Alinee los orificios del desviador de aire con los cuatro orificios en el los tubos cruzados frontales de la canasta del
portacargas. Instale cuatro tornillos N°10 autorroscantes con arandelas de goma como se muestra. Ajuste los tornillos
hasta que las arandelas de goma comiencen a comprimirse - ¡NO LOS AJUSTE DE MÁS!
59504
Página 10
3
COLOQUE LAS BARRAS TRANSVERSALES
• Ajuste las barras transversales a una de las
4 (cuatro) posiciones disponibles:
• 37-1/2” de centro a centro
• 33-3/4” de centro a centro
• 30” de centro a centro
• 26-1/4” de centro a centro –mínimo
• NOTA: Se recomienda usar la posición
más ancha para obtener una distribución
óptima de la carga.
• En este paso deje flojas las barras
transversales.
Barras transversales
Arandela de goma
Tornillo, N°10-32 (autorroscante)
Portacargas para techo de automóvil
Por favor, lea atentamente todas las instrucciones antes de armar, instalar y/ o usar este producto.
1

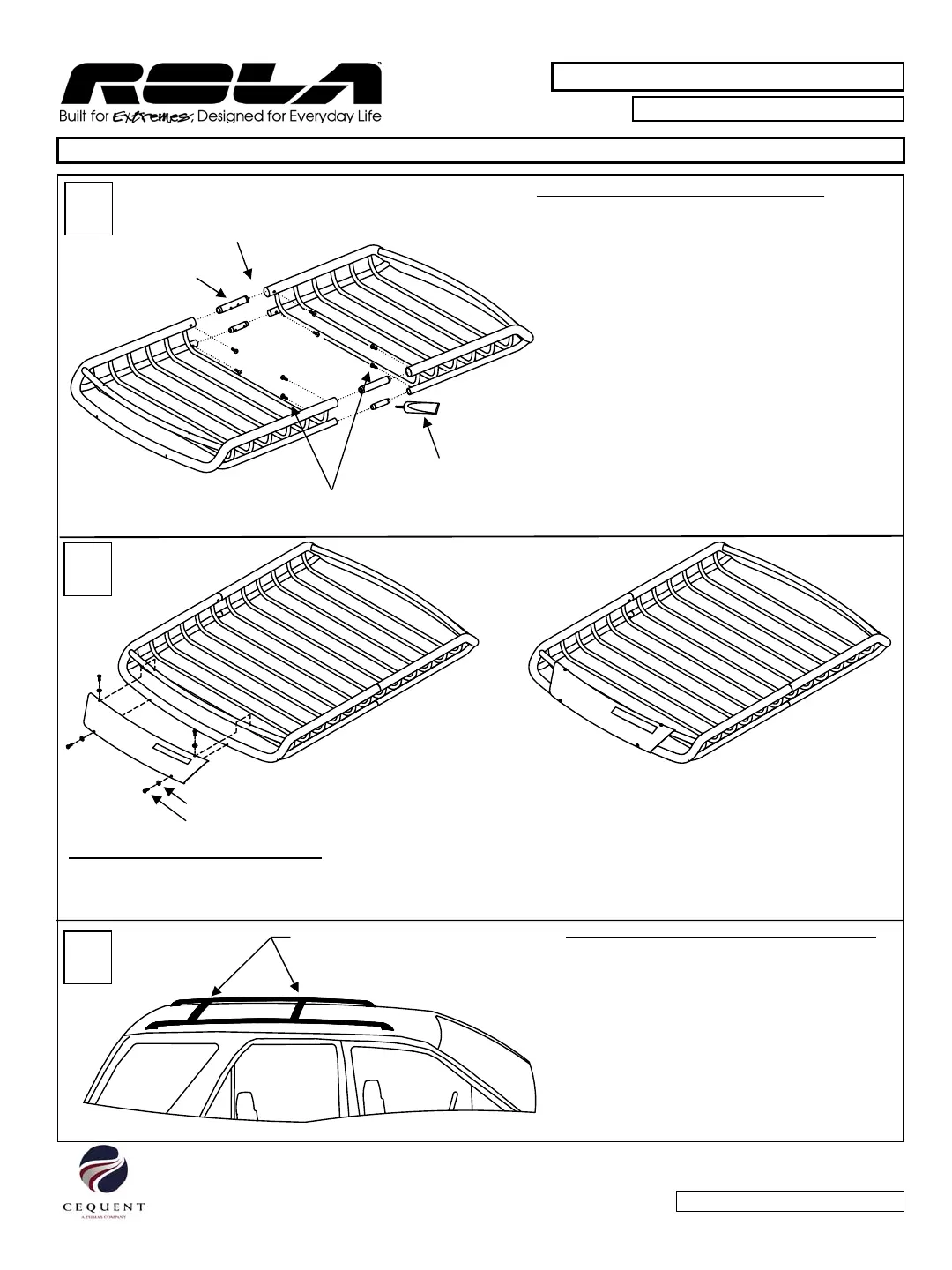

ENSAMBLE DEL PORTADOR DE CARGA
• Para armar la cesta de carga, coloque las dos
mitades de la cesta sobre una superficie plana y
segura.
• Aplique sellante de manera uniforme alrededor
de un extremo de cada tubo localizador e inserte
los localizadores hasta la mitad en un lado del
portador de carga.
• Alinee los orificios en los tubos localizadores con
las ranuras en la cesta de carga.
• Fije los tornillos localizadores en su lugar con
tornillos de auto-enroscado.
• Aplique sellante de manera uniforme alrededor
del otro extremo de los tubos localizadores y
deslice ambas mitades de la cesta hasta unirla.
• Alinee los orificios en los tubos localizadores con
las ranuras en la cesta de carga.
• Asegure los tubos localizadores en su lugar con
tornillos de auto-enroscado.
SELLANTE
TUBO LOCALIZADOR
TORNILLOS DE AUTO-ENROSCADO
(8) LUGARES
ALINEE LOS ORIFICIOS
